Daspi BIG FOOT User Manual

Versione peso Max aliMentazione potenza assorbiMento teMp. di esercizio protezione condensatore cicli Giri piGnone unità peso
cancello KG V W a °c terMica °c uF laVoro uscita controllo KG
VerSion MaxiMuM gate’S power Supply rated abSorbed operating therMic capacitor cycleS out put pinion control weight
weight Kg V power w power a teMperature °c protection °c uF per hour reVolutionS panel Kg
Version poids MaxiMuM aliMentation puissance puissance teMpérature protection condensateur cycles tours piGnon centrale poids
du portail KG V W absorbée a d’eMploi °c therMique °c uF par heure sortie electronique KG
Modelo peSo MáxiMo aliMentación Fuerza abSorción teMperatura protección condenSador ManiobraS giroS piñón cuadro peSo
de la puerta Kg V w a de FuncionaMiento °c térMica °c uF por hora en Salida de Maniobra Kg
biG Foot 1200 1200 360 2.2 -25° +70° 150° 25,0 50% 52 z 18 M4 Mach6 18,00
biG Foot 1600 1600 500 2.5 -25° +70° 150° 30,0 50% 52 z 18 M4 Mach6 18,00
biG Foot 2200 2200 600 2.8 -25° +70° 150° 31,5 50% 52 z 17 M4 Mach6 18,00
230 V÷10%
50 hz
10
4
3
3
9
4
7
9
3
8
8
2
11
6
5
2

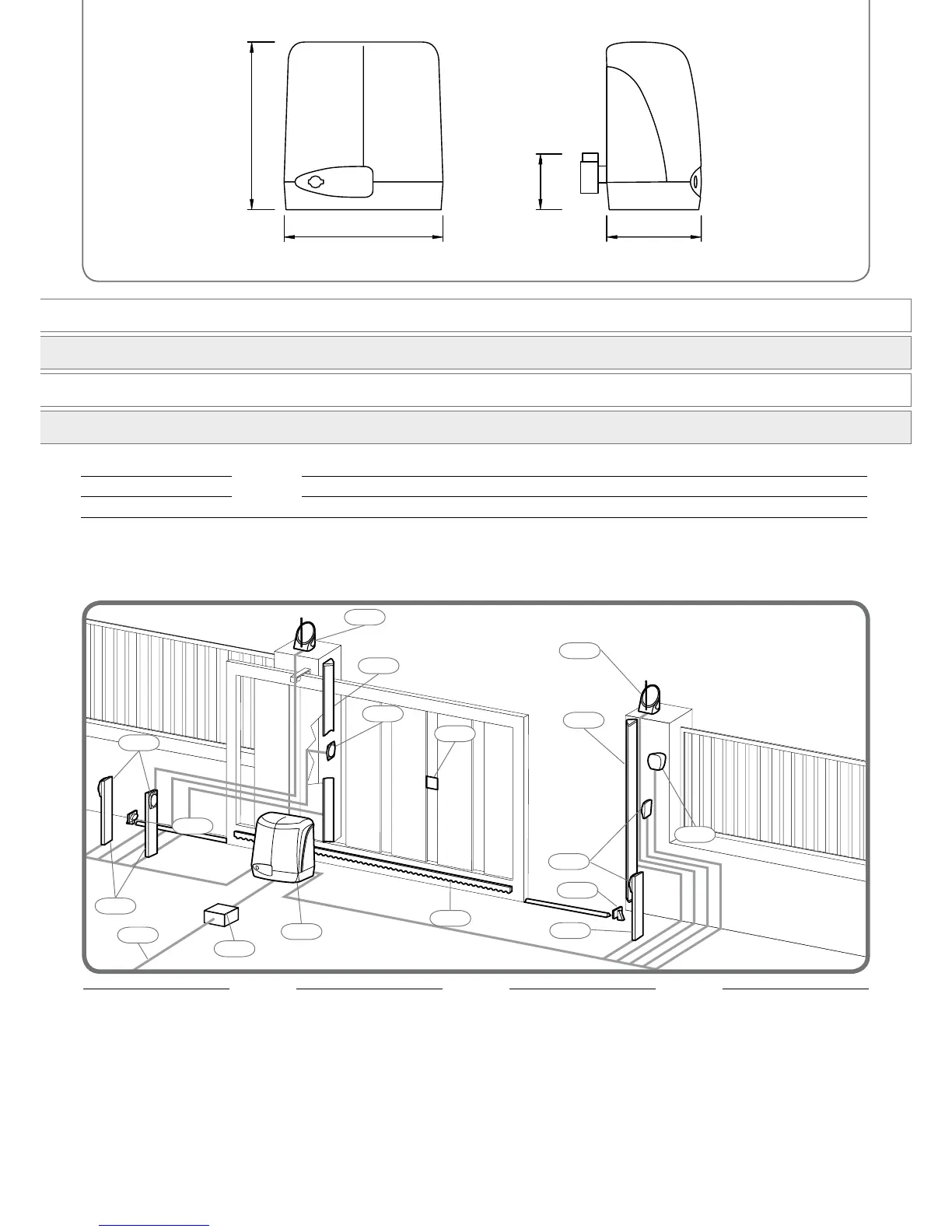

Quadro d’insieMe
1 linea 230 Vac 50 hz
3 x 1,5
2 colonnina Fotocellula
3 Fotocellula • 4 x 1
4 laMpeGGiante con antenna
3 x 1 + rG58
5 creMaGliera
6 Motoriduttore biG Foot
7 selettore a chiaVe • 3 x 1
8 FerMi Meccanici
9 costa Meccanica • 2 x 1
10 cartello di sicurezza
11 MaGnetoterMico 16 a
asseMbly lIne
1 230 V line 50 hz • 3 x 1,5
2 coluMnS photocellS
3 photocellS • 4 x 1
4 FlaShing light + antenne
3 x 1 + rg58
5 racK
6 gear Motor big Foot
7 Key Select Switch • 3 x 1
8 Mechanical catch
9 Mechanical Face • 2 x 1
10 Security Sign-board
11 MagnetotherMic 16A
tableau d’enseMble
1 liGne à 230 V - 3 x 1,5
2 colonne pour cellule
photo-électrique
3 cellule photo-électrique
4 x 1
4 cliGnoteur + antenne
3 x 1 + rG58
5 créMaillère
6 Motoréducteur biG Foot
7 sélecteur à clé • 3 x 1
8 Fijaciónes Mécanico
9 tranche Mécanique • 2 x 1
10 Écriteau de sûreté
11 MaGnetotherMique 16 a
esqueMa de conjunto
1 linea 230 V 50 hz
3 x 1,5
2 coluMna para Fotocélula
3 Fotocélula • 4 x 1
4 luz de adVertencia
+ antena • 3 x 1 + rg58
5 creMallera
6 Motorreductor big Foot
7 Selector de laVe • 3 x 1
8 FijacióneS Mécanico
9 loMo de goMa Mécanico
2 x 1
10 cartel de Seguridad
11 MagnetoterMico 16 a
106
190320
337
1
