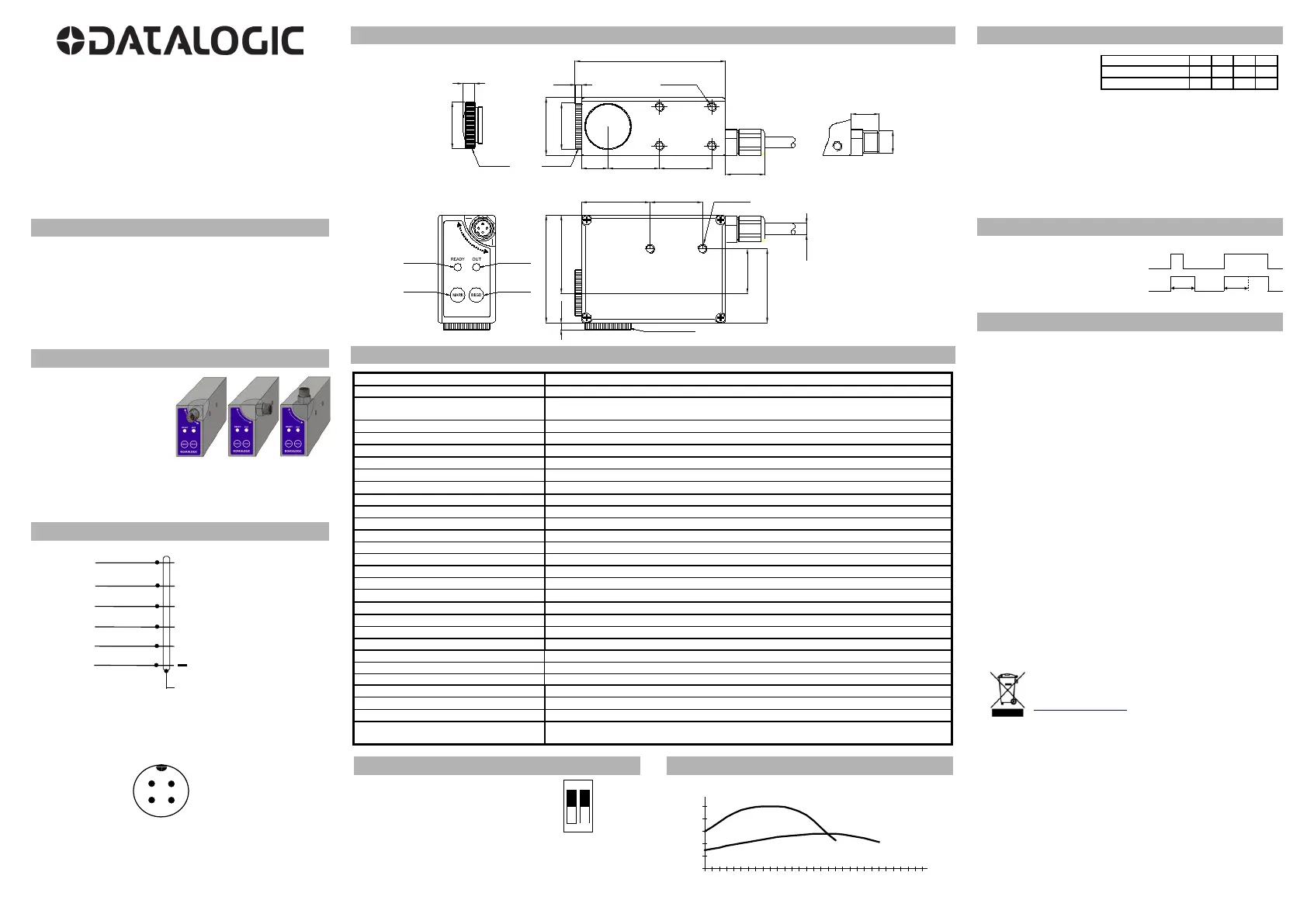

TL
m SERIE
BEDIENUNGSANLEITUNG
ANZEIGE-, UND BEDIENELEMENTE
OUTPUT LED
Die rote LED signalisiert den Status des Ausganges.
READY LED
Die grüne LED signalisiert durch ständiges leuchten
Betriebsbereitschaft. Schnelles blinken zeigt Überlast am Ausgang.
Weitere Anzeigen siehe “Einstellung”.
MARK / BKGD Tasten
Durch Betätigung wird die Einstellprozdur aktiviert
INSTALLATION
Der Arbeitsbereich wird von der
Linsenoberfläche angegeben.
Ein gegenseitiger Austausch
der Linsen 9mm und 18mm ist
möglich.
Durch lösen einer Sicherungs-
schraube lässt sich der
Anschluss-block in 3 Positionen
arretieren. Danach Sicherungsschraube wieder festziehen.
Der Lichtaustritt kann durch gegenseitiges tauschen von Linse und
Abdeckkappe geändert werden.
Die Markenerfassung auf reflektierenden Oberflächen wird verbessert
durch Neigung des Gerätes von 5° ... 20°.
ANSCHLUSS
* = wenn nicht genutzt, an 0 V anschliessen.
** = Schirm ist isoliert vom Sensorgehäuse; wir empfeheln Schirm an 0 V
anschliessen.
M12 – Steckerversion
ABMESSUNGEN
.
7.5
Ø25
READY LED OUTPUT LED
BKGD TASTEN
SCHRAUBVERSCHLUSS
LINSEN 9 mm
TL
m
-x6x
LINSEN 18 mm
MARK TASTEN
M12 STECKER
15
M12x1
20.9
Ø6.1
4.3
mm
Ø25
31
n°.4 M5x6
n°.4 M5x0.24
81.2
14.1
27.5 28
42.2
58
36.6 28
n°.4 M5x6
n°.4 M5x0.24
39.8
24
4.3
TECHNISCHE DATEN
10 … 30 Vdc Grenzwerte; verpolgeschützt
Stromaufnahme
(ohne Last):
80 mA max.
NPN oder PNP, pull down/up Widerstand 10kΩ (kuzschlussfest)
0 … 2 V ± 10% (Weiss 90%); 5,5 V max.; Welligkeit 40 mVpp max.; Ausgangswiderst. 2.2 kΩ
1V max. bei NPN Version / 2V max bei PNP Version
50 ms max. / 25 ms max. (TLm-4xx/5xx)
10 kHz max. / 20 kHz max. (TLm-4xx/5xx)
aktivierbar, minimum Signal 20 ms
OUTPUT LED (ROT) / READY LED (GRÜN)
Empfindlichkeitseinstellung:
über Tasten / über Kabel; 4 Formate speicherbar (Kabelversion)
nichtflüchtige EEPROM Speicher
9 mm (TLµ-x1x/4xx/5xx) / 18 mm (TLµ-x6x)
Lichtfleckabmessungen (Minimumwerte) :
1,5 x 5 mm (TLµ-x1x) / 2 x 7 mm (TLµ-x6x) / / ∅ 3 mm (TLm-4xx/5xx)
± 3 mm (TLµ-x1x/4xx/5xx) / ± 4 mm (TLµ-x6x)
LED GRÜN (526 nm) / LED ROT (630 nm), automatische Selektion oder weiss (400-700 nm)
Amplitude 0.5 mm, Schaltfrequenz 10 … 55Hz, für allen Achsen (EN60068-2-6)
11 ms (30 G) 6 Schocks für allen Achsen (EN60068-2-27)
3 m Kabel 6 adrig geschirmt ∅ 6.1 mm / M12-Stecker 4 polig
450 g. max. Kabelversionen / 310 g. max. Steckerversionen
II 3G EX nA II T6 ;
II 3D EX tD A22 IP67 T85°C
Nach entfernen des Gerätedeckels wird
ein doppelter DIP
-
Schalter bzw. ein
Schiebeschalter zugänglich. Die DIP-
Schalter ermöglichen die Aktivierung
der TIMER Funktion sowie die Auswahl
von REMOTE SET/FORMAT.
0
20
40
60
80
100
0 2 4 6 8 10 12
26 28
20 22 24
Tastweite
Relative Empfindlichkeit
TL -x1x/4xx/5xx
%
mm
16 18
30
14
m
TL -x6xm
Der Schiebeschalter ermöglicht die Auswahl des Ausganges (NPN
oder PNP).
FUNKTIONSAUSWAHL
Wenn die Funktion
FORMAT (Werksein-
stellung) ausgewählt ist
(DIP-Schalter 1), sind die
Tasten MARK und BKGR aktiv. Bei Beschaltung der Remote-Eingänge (TLµ-
xx1) entsprechend der Tabelle können bis zu 4 unterschiedliche
Einstellungen (Formate) abgespeichert werden. Bei Auswahl eines Formates
ohne Speicherinhalt ist das Gerät nicht betriebsbereit und die grüne LED
blinkt langsam. Eine Einstellung kann gespeichert werden, indem ein Format
angewählt wird und entsprechend der Prozedur “Einstellung” verfahren wird.
Wenn die Funktion SET ausgewählt ist, sind die Tasten MARK und BKGR
gesperrt. Die Remote-Eingänge (TLµ-x1x) sind nun mit den Tasten
geichzusetzen. Eine Beschaltung dieser Eingänge (Remote A und B) mit +V
sind gleichbedeutend wie ein manuelles betätigen der MARK/BKGR – Tasten
(ungenutzte Eingänge an 0 V anschliessen).
TIMER FUNKTION
Wenn die Funktion aktiviert ist
(DIP-Schalter 2 ON), beträgt
die minimale Länge des
Ausgangsignals 20 ms.
Werkseitige Einstellung ist
Timer OFF.
EINSTELLUNG
Die nachfolgenden 2 Schritte beschreiben die Einstellung für Ausgang aktiv,
bei Erfassung der Marke. Während dieser Prozedur wird die Schaltschwelle
automatisch auf das Optimun eingestellt und die Schaltungsart entsprechend
selektiert.
1) Erfassung mit Ausgang ON (MARK)
Marke im Lichtfleck plazieren. MARK-Taste drücken bis grüne LED
erlischt. Der Sensor erlernt die Schaltschwelle. Marke während dieser
Phase nicht bewegen.
2) Erfassung mit Ausgang OFF (BKGD)
Hintergrund im Lichtfleck plazieren. BKGR-Taste drücken. Die grüne LED
blinkt kurz auf. Der Sensor erlernt die Schaltschwelle. Hintergrund während
dieser Phase nicht bewegen.
Wenn die grüne LED ständig leuchtet ist Betriebsbereitschaft und sicherer
Betriebszustand signalisiert. Lamgsames blinken ist auf unzureichenden
Kontrast zurückzuführen. In diesem Fall ist die Einstellprozedur zu
wiederholen.
