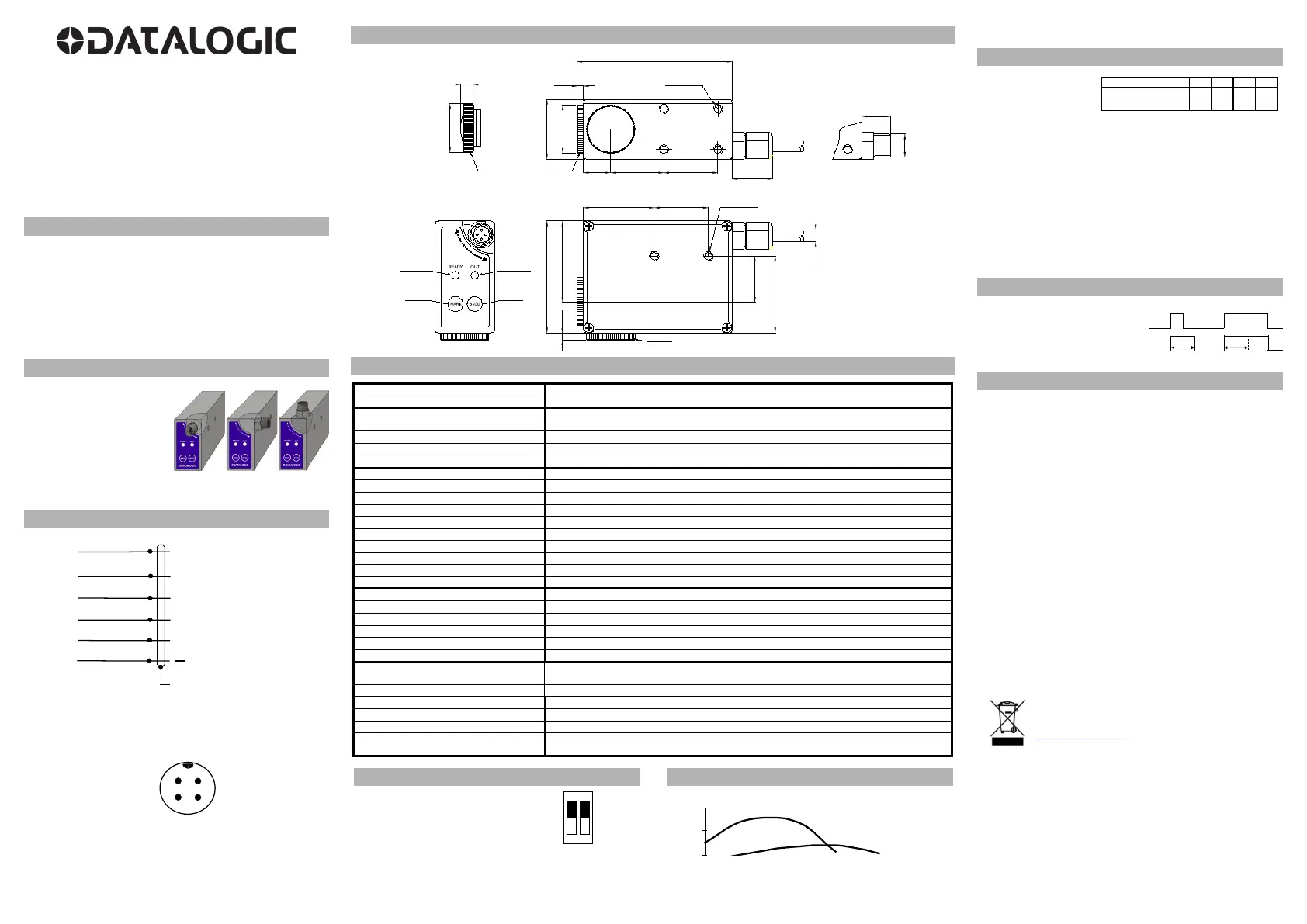

SERIE TL
m
MANUEL D’INSTRUCTIONS
CONTRÔLES
LED DE SORTIE
La LED rouge indique l’état de la sortie.
LED READY
Pendant le fonctionnement, la LED verte est en permanence allumée et
indique les conditions normales de fonctionnement; le clignotement
rapide indique que la sortie est en surcharge..
Voir le paragraphe “REGLAGES” pour les indications de réglage.
BOUTON MARK / BKGD
Ces boutons activent la procédure de réglage.
INSTALLATION
La distance de détection
commence à partir de la surface
de la lentille.
La sortie câble ou connecteur
M12 peut être mise en rotation
dans trois positions en ôtant la
vis de blocage et en la remettant
après l’opération.
La détection sur une surface
réfléchissante est améliorée en inclinant la direction du faisceau de 5°
… 20°.
CONNEXIONS
* = Connecter les fils DEPORT inutilisés au 0 V.
** = Il est recommander de connecter la tresse au 0 V .
M12 CONNECTEUR
DIMENSIONS
7.5
Ø25
READY LED LED DE SORTIE
BKGD
BOUTON
.
M12 CONNECTEUR
15
M12x1
20.9
Ø6.1
4.3
mm
Ø25
31
n°.4 M5x6
n°.4 M5x0.24
81.2
14.1
27.5 28
42.2
58
36.6 28
n°.4 M5x6
n°.4 M5x0.24
39.8
24
4.3
BOUCHON
Obj. 9 mm
TL
m
-x6x
Obj.18 mm
MARK
BOUTON
CARACTERISTIQUES TECHNIQUES
10 … 30 Vcc; Protégée contre les inversions de polarités
Consommation
(hors courant de sortie):
80 mA max.
NPN ou PNP, résistance pull down/up 10 kΩ (protection contre les courts-circuits)
0 … 2 V ± 10% (blanc 90%); 5.5 V max.; ondulation 40 mVpp max.; résistance de sortie 2.2 kΩ
Tension de saturation en sortie:
1V max. versions NPN / 2V max versions PNP
50 ms max. / 25 ms max. (TLm-4xx/5xx)
Fréquence de commutation:
10 kHz max. / 20 kHz max. (TLm-4xx/5xx)
LED DE SORTIE (ROUGE) / LED READY (VERTE)
Par boutons / par câblage 4 mémorisation version câble
mémoire EEPROM non volatile
Température de fonctionnement:
Protection contre les chocs électriques:
9 mm (TLm-x1x/4xx/5xx) / 18 mm (TLm-x6x)
Dimension du spot minimum:
1.5 x 5 mm (TLm-x1x) / 2 x 7 mm (TLm-x6x) / ∅ 3 mm (TLm-4xx/5xx)
± 3 mm (TLm-x1x/4xx/5xx) / ± 4 mm (TLm-x6x)
verte (526 nm) / rouge (630 nm) avec sélection automatique ou blanche (400-700 nm)
Réjection à la lumière ambiante:
0.5 mm amplitude, 10 … 55Hz fréquence, pour chaque axes (EN60068-2-6)
11 ms (30 G) 6 chocs pour chaque axes (EN60068-2-27)
procédure d’apprentissage
câble 3 m blindé ∅ 6.1 mm / connecteur M12 4-pôles
450 g. max. versions câble / 310 g. max. versions connecteur
II 3G EX nA II T6 ;
II 3D EX tD A22 IP67 T85°C
UN double sélecteur et un switch sont
disponibles sous le couvercle du
détecteur. Le sélecteur permet de
valider la temporisation et d choisir
entre les boutons et le déport
(REMOTE).
40
60
80
100
Sensibilité relative
TL -x1x/4xx/5xx
%
m
TL -x6xm
Pour le mode de fonctionnement, le switch permet de sélectionner le
type de sortie (NPN ou PNP).
SELECTIONDE LA FONCTION
Quand FORMAT est
sélectionné (configuration
sélecteur section 1), les
boutons MARK et BKGD
sont disponibles en connectant l’entrée REMOTE (TLm-xx1) à
l’alimentation comme indiqué dans le tableau pour sélectionner 4
différents réglages (formats).
Si un format non réglé est sélectionné , le détecteur est inhibé et la LED
verte clignote lentement..
Un réglage peut-être mémorisé en sélectionnant un format et en
exécutant la procédure décrite dans le paragraphe “REGLAGES”
Quand SET est sélectionné (configuration sélecteur section 1),les
boutons MARK et BKGD sont inhibés, l’entrée REMOTE (TLm-x1x)
remplace la fonctionnalité des boutons.
En connectant les fils A et B du REMOTE à la borne positive de
l’alimentation, ceci équivaut à une pression sur les boutons A et B
respectivement. Connecter les fils au 0V dans le cas d’une non
utilisation.
FONCTION TEMPORISATION
Quand ON est sélectionné
(configuration sélecteur
section 2), une fonction de
temporisation est activée
avec un temps de sortie ON
à 20ms minimum. Le réglage usine est OFF (temporisation inhibée).
REGLAGES
Une procédure en deux étapes permet d’ajuster le seuil de commutation
et le mode CLAIR/SOMBRE. En utilisant la procédure ci dessous le
réglage de la sortie détecteur est à ON quand une marque est détectée.
1) Etat d’acquisition sortie ON (MARK)
Placer la cible (marque) sous le spot d’émission et appuyer sur le
bouton MARK jusqu’à ce que la LED verte s’éteigne.
Ne pas bouger la cible durant cette phase.
2) ETAT d’acquisition sortie OFF (BKGD)
Enlever la cible et appuyer sur le bouton BKGD, la LED verte se
rallume.
Si la LED verte est allumée en permanence, l’opération a réussie, si elle
clignote lentement la procédure de réglage a échouée, due à un
contraste insuffisant. Répéter alors la procédure depuis le début.
Datasensing S.r.l.
Strada S. Caterina 235 - 41122 Modena - Italy
Tel: +39 059 420411 - Fax: +39 059 253973 - www.datasensing.com
La période de garantie pour ce produit est de 36 mois. Voir les
Conditions Générales de Vente pour plus de détails.
Pour toute information relative à l’élimination des déchets
électroniques (WEEE), veuillez consulter le site internet
www.datasensing.com
.
© 2007 – 2022 Datasensing S.r.l. TOUS DROITS RÉSERVÉS. Aucune
partie de cette documentation ne peut être reproduite, stockée ou introduite
dans un système de recherche, ni transmise sous quelque forme ou par
quelque moyen que ce soit, ni à quelque fin que ce soit, sans l'autorisation
écrite expresse de Datasensing S.r.l. ♦ Datasensing et le logo Datasensing
sont des marques de commerce de Datasensing S.r.l. ♦ Datalogic et le logo
Datalogic sont des marques de commerce de Datalogic S.p.A. déposées
dans de nombreux pays, y compris les États Unis et l'Union Européenne..
826000027 Rev. I
