DazeTechnology DazeBox C - Switch-Based Configuration Setup

17.
DAZEBOX
C

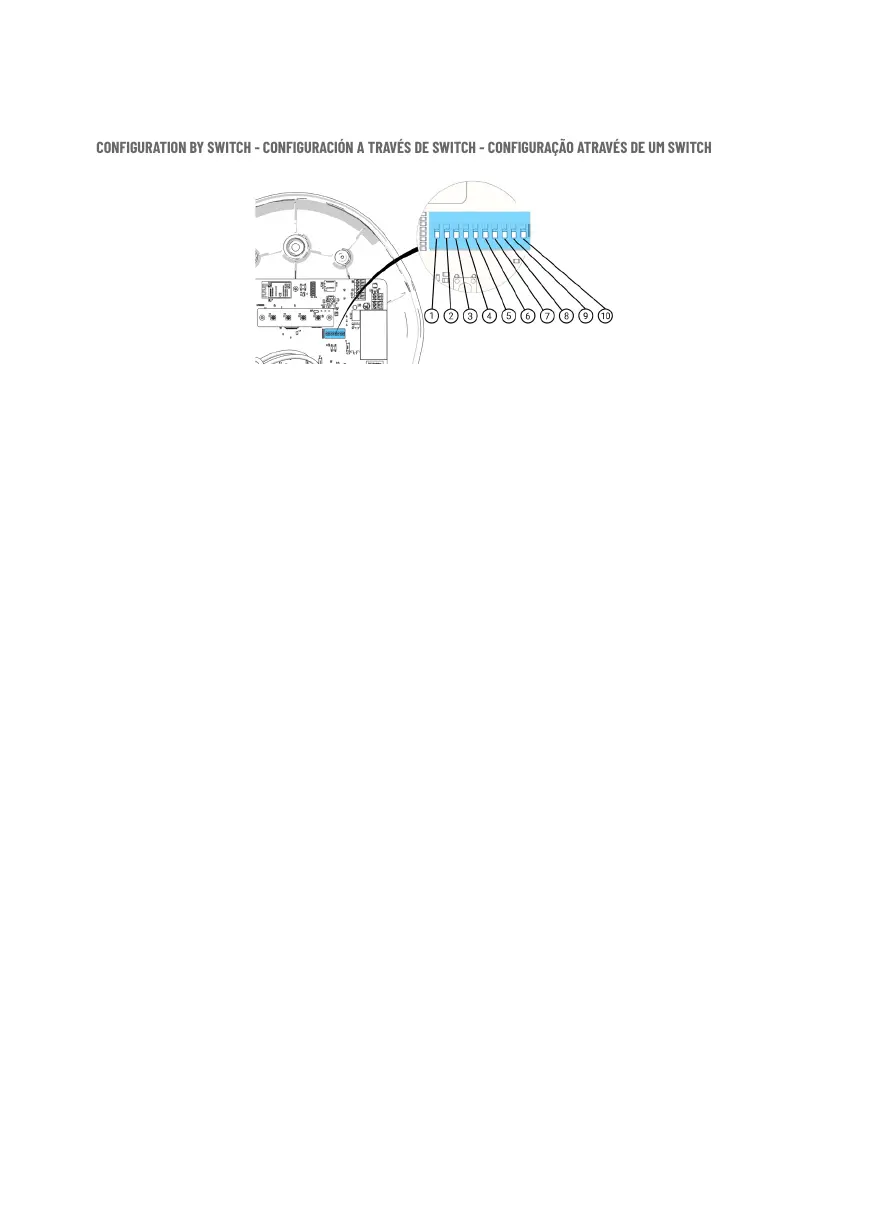

CONFIGURATION BY SWITCH - CONFIGURACIÓN A TRAVÉS DE SWITCH - CONFIGURAÇÃO ATRAVÉS DE UM SWITCH
08.2 CONFIGURAZIONE TRAMITE INTERRUTTORI
IT Qualora non fosse possibile congurare Daze-
Box C tramite App, è possibile effettuare la congu-
razione iniziale anche tramite interruttori su scheda.
Questa congurazione è da effettuare quando Da-
zeBox C non è alimentata.
1. Servirsi dello schema a lato individuando lo
scenario di utilizzo di DazeBox C da parte
dell’utente e le caratteristiche dell’impianto
elettrico (monofase o trifase).
2. Individuare la tabella corretta tra quelle se-
guenti (scelta tramite lo schema).
3. Agire sui 10 interruttori del selettore situato
in alto a sinistra della scheda elettronica (si
veda gura in alto) seguendo le combinazioni
della tabella. Le tabelle riportano due pos-
sibili valori associati a ciascun interruttore:
0: levetta in basso / 1: levetta in alto.
Nota: una volta che i parametri vengono modicati tramite app Da-
zeBox C non considera più eventuali modiche delle congurazioni
degli interruttori ma fa solo riferimento a quanto congurato via app.
ES Si no puede congurar DazeBox C a través de
la aplicación, también puede realizar la congura-
ción inicial a través de interruptores de tarjeta. Esta
conguración se realiza cuando DazeBox C no
recibe alimentación.
1. Utilice el esquema de lado identicando el
escenario de uso de DazeBox C por el usua-
rio y las características del sistema eléctrico
(monofásico o trifásico).
2. Busque la tabla correcta entre las siguientes
(elección a través del esquema).
3. Actuar sobre los 10 interruptores del selector
situado en la parte superior izquierda de la
tarjeta electrónica (véase la gura superior)
siguiendo las combinaciones de la tabla.
Los cuadros muestran dos posibles valores
asociados a cada interruptor: 0: palanca en la
parte inferior / 1: palanca en la parte superior.
Nota: Una vez que los parámetros se cambian a través de la aplicación
DazeBox C, ya no se tienen en cuenta los cambios en la conguración
de los interruptores, solo se hace referencia a lo que se congura a
través de la aplicación.
EN If it is not possible to congure DazeBox C via
the App, the initial conguration can also be made
via tab switches. This conguration is performed
when DazeBox C is not powered.
1. Use the diagram to the side identifying the
scenario of use of DazeBox C by the user and
the characteristics of the electrical system
(single-phase or three-phase).
2. Find the correct table among the following
(chosen through the scheme).
3. Act on the 10 switches of the switch loca-
ted at the top left of the electronic board
(see gure above) following the combina-
tions of the table. The tables show two pos-
sible values associated with each switch:
0: bottom lever / 1: Top lever.
Note: Once the parameters are changed via the DazeBox C app, it no
longer considers changes to the switch congurations, but only refers
to what is congured via the app.
PT Se não for possível congurar o DazeBox C por
meio do aplicativo, a conguração inicial também
pode ser feita por meio de switches de guias. Esta
conguração é executada quando o DazeBox C
não é alimentado.
1. Use o diagrama para identicar o cenário
de uso do DazeBox C pelo usuário e as ca-
racterísticas do sistema elétrico (monofásico
ou trifásico).
2. Encontre a tabela correta entre os seguintes
(escolhidos através do esquema).
3. Agir sobre os 10 interruptores do in-
terruptor localizado no canto superior
esquerdo da placa eletrônica (ver gura
acima) seguindo as combinações da ta-
bela. Os quadros mostram dois valores
possíveis associados a cada parâmetro:
0: alavanca inferior / 1: alavanca superior.
Nota: Uma vez que os parâmetros são alterados através do aplicativo
DazeBox C, ele não considera mais as alterações nas congurações
do switch, mas apenas se refere ao que é congurado através do
aplicativo.
