COLLEGAMENTI ELETTRICI

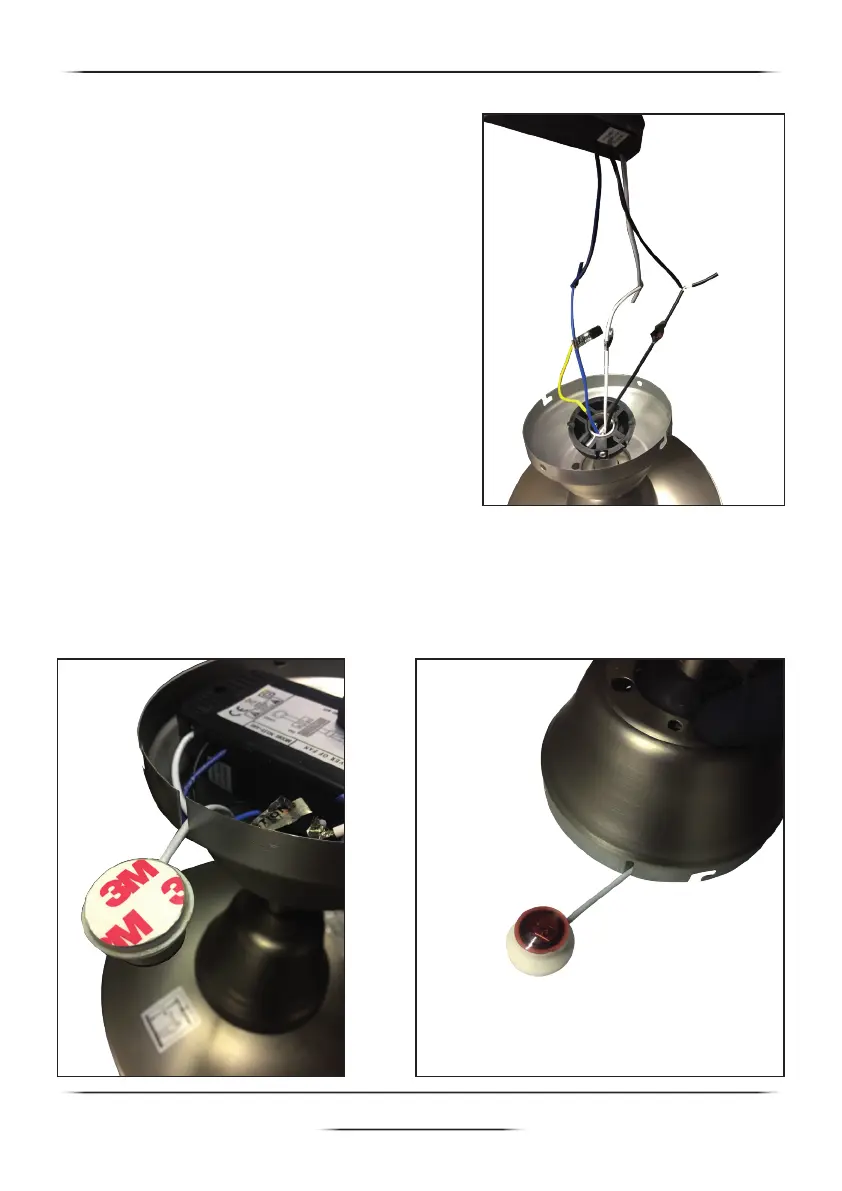

• collegare il cavo nero della scato-
la (ACL BLACK) al lo di tensione nel
softto.
• collegare il cavo bianco (ACN WHI-
TE) al secondo lo di tensione (solita-
mente marrone).
• collegare il cavo giallo/verde al cavo
di messa a terra.
• collegare il cavo bianco (COM WHI-
TE), il cavo nero (FAN L BLACK) e il
cavo blu (LIGHT) della centralina, ai
cavi dei colori rispettivi del ventilatore.
• A questo punto agganciare la coppa del softto e avvitare le viti di
sicurezza che erano state tolte nel punto 1. Far passare il cavo con
il sensore infrarosso nella fessura come in foto, e attaccare la parte
adesiva esclusivamente al softto.
