Instructions de montage
5
REMARQUE : l'assemblage de cette chaufferette exige des connaissances de base en mécanique.
L'installateur est responsable de l'assemblage adéquat.
ETAPE 1
Sortez tous les éléments des cartons. Jetez l'emballage.
ETAPE 2
Enlevez le capuchon protecteur d'un des bouts du tuyau
d'admission. Recouvrez les filets de quelques tours de ruban
de téflon. • N'entourez pas de ruban les deux premiers filets
du tuyau (fig. 01)
ETAPE 3
Repérez le boîtier du brûleur et disposez-le sur
un plan de travail horizontal stable. En choisissant
ce plan de travail (établi, plancher ou autre),
assurez-vous de pouvoir y étendre la chaufferette
de tout son long. Enlevez le panneau de com-
mande en retirant d'abord le bouton, puis les 4
vis. Ne tirez pas sur le fil d'allumage, car il est
branché à ses deux extrémités. Retirez délicate-
ment ce fil (qui est attaché au moyen d'une fiche
amovible).
En tenant fermement la soupape de sûreté avec
une pince ajustable, vissez le tuyau d'admission
dans la soupape de sûreté en le faisant tourner
dans le sens des aiguilles d'une montre, jusqu'à ce
qu'il soit serré. Remettez le panneau de com-
mande avant de passer à l'étape 4 pour installer
le mât.

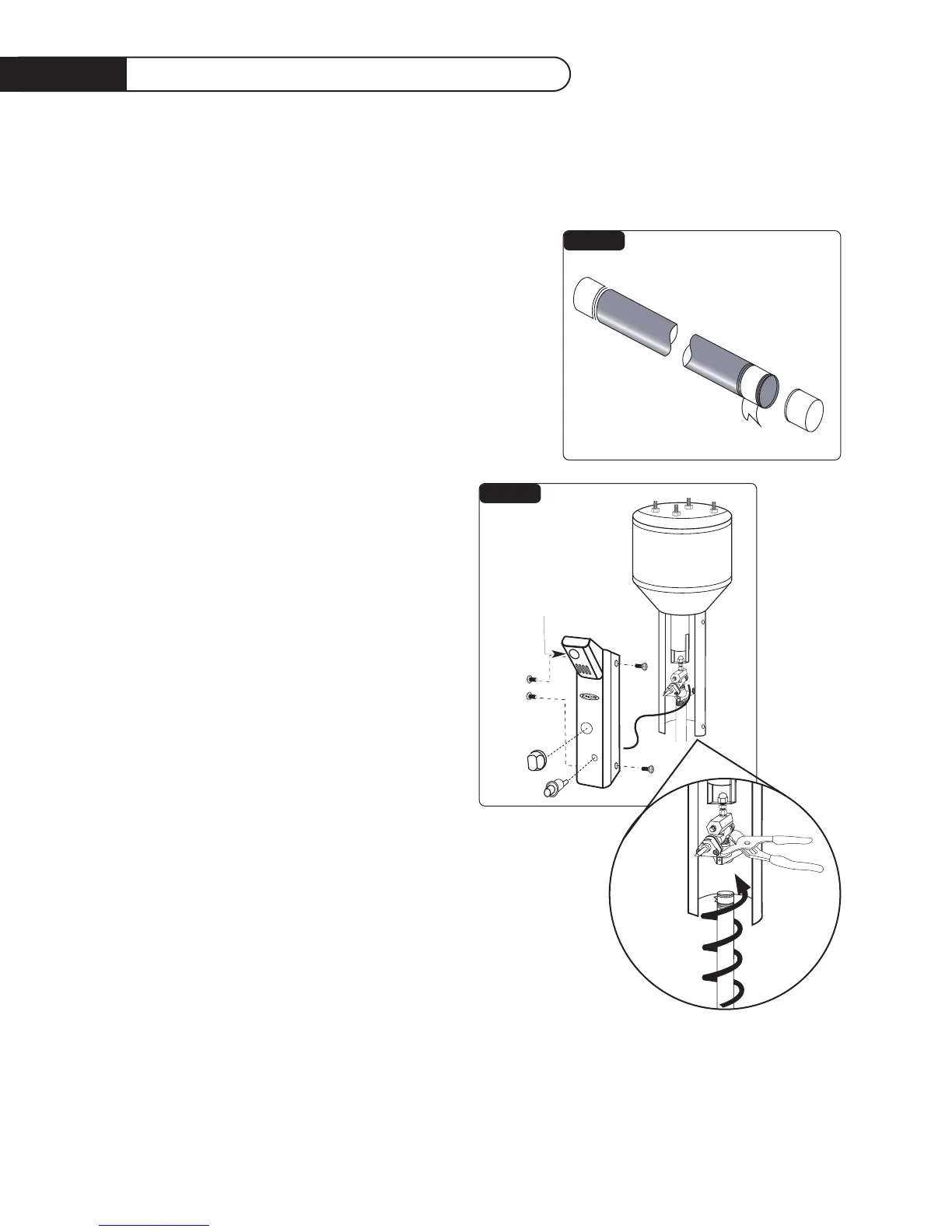

FIG.01
Dynamic Cooking Systems, Inc .
FIG.02
Accès pour
l'allumage
