Instructions de montage
11

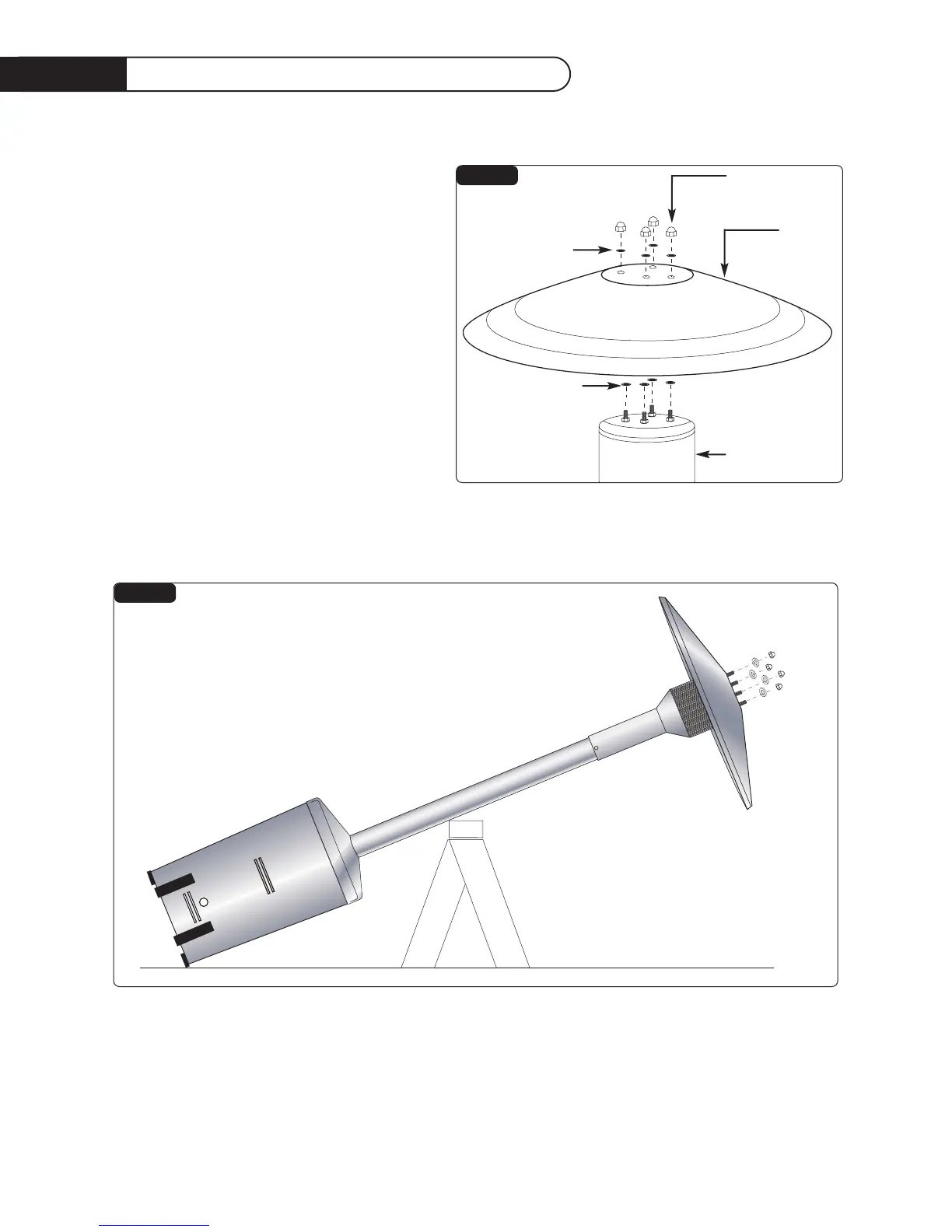

ETAPE 9
Ayez sous la main les écrous borgnes, les 4
rondelles et le réflecteur. Inclinez la
chaufferette et appuyez-la sur un support
stable (par exemple un tréteau, un établi ou
un escabeau).
Fixez le réflecteur au moyen des écrous
borgnes et des rondelles.
Ne serrez pas trop
fort pour ne pas endommager le
réflecteur.
Remettez l'appareil sur sa base et lisez la
section suivante pour connaître les
dégagements à respecter lorsque vous
l'utilisez.
QUINCAILLERIE UTILISEE
1) Réf. 15005-15 Rondelles plates (4)
2) Réf. 15019-07 Écrous borgnes 1/4 (4)
3) Réf. 15005-10 Rondelles ouvertes (4)
FIG.11
FIG.10
REFLECTEUR
ECROU BORGNE
RONDELLE OUVERTE
RONDELLE PLATE
BRÛLEUR
