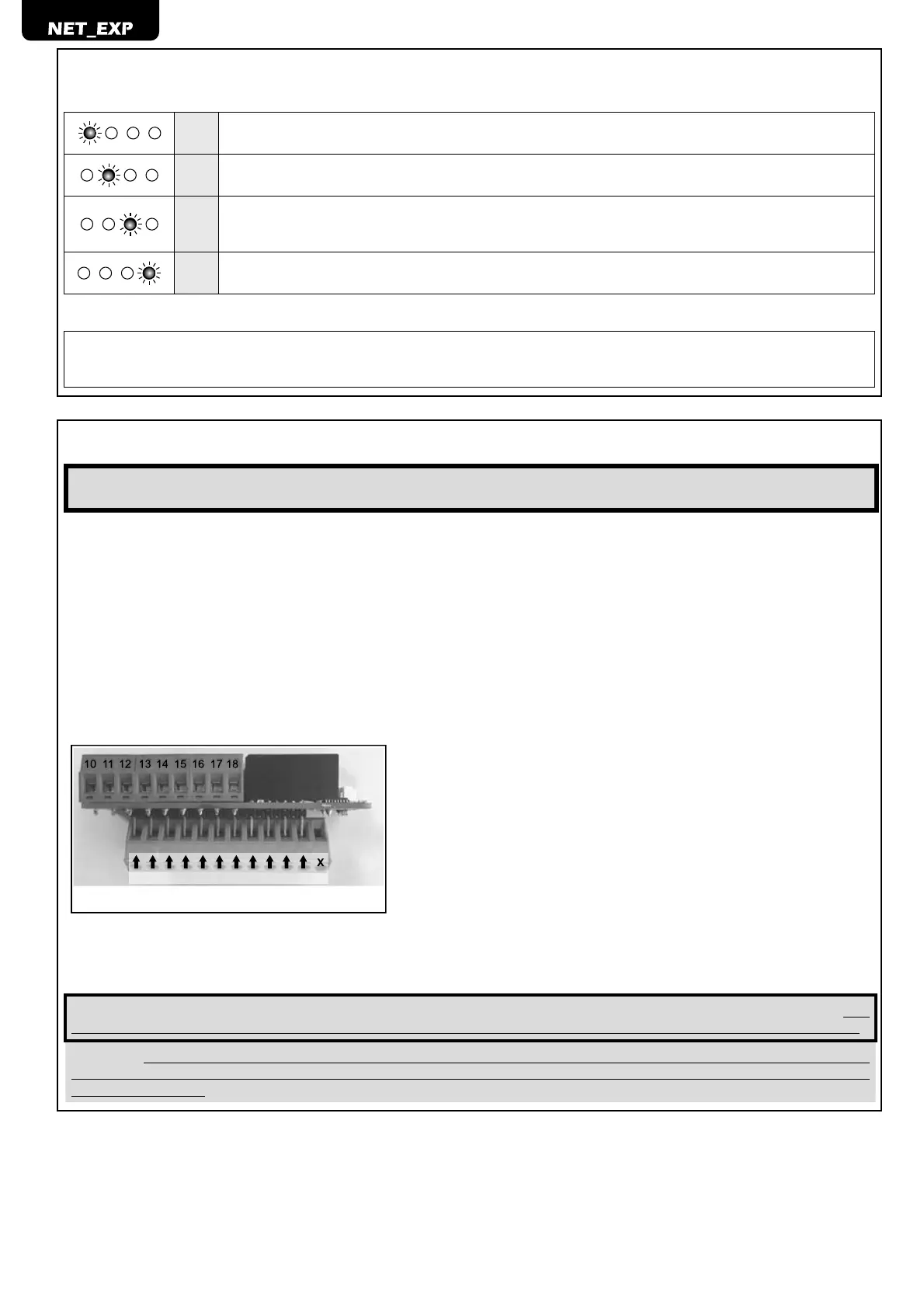

4 DESCRIPTION DES VOYANTS D’ÉTAT
NET_EXP
LD1
Voyant vert fi xe: La carte d’extension est alimentée.
Voyant éteint: La carte d’extension n’est pas alimentée.
LD2 Non utilisé.
LD3
Voyant rouge clignotant: La carte d’extension est activée.
Voyant éteint: La carte d’extension n’est pas activée ou le câble de connexion n’est pas correctement branché
à l’unité de commande.
LD4
Voyant vert clignotant: Indique le bon fonctionnement du logiciel interne.
Voyant éteint: Indique un dysfonctionnement de la carte d’extension.
NET_EXP mini
Led fi xe: La carte d’extension est alimentée et communique correctement.
Led éteinte: La carte d’extension n’est pas alimentée.
Led clignotante: La carte d’extension est alimentée mais ne communique pas correctement.
5 ACTIVATION DE LA CARTE NET_EXP
ATTENTION La connexion et la disconnextion de la carte d’expansion NET_EXP à la carte NET doit être effectué
sans alimentation.
Suivre les instructions ci-dessous pour effectuer le câblage et activer la carte d’extension:
NET_EXP
1. Hors tension, brancher la carte d’extension à l’unité de commande NET en utilisant le câble fourni en dotation. Vérifi er que le câble
soit correctement branché.
2. Mettre l’unité de commande sous tension (le voyant vert LD1 s’allume de façon fi xe et le voyant LD4 commence à clignoter).
3. Activer l’extension en confi gurant le paramètre P078=1. Le voyant rouge LD3 clignotant confi rme la bonne communication de la
carte avec l’unité de commande. S’il est éteint , cela indique l’absence de communication (vérifi er que les paramètres ont été correctement
confi gurés et que le câble de connexion n’est pas endommagé ou déconnecté).
NET_EXP mini
1. Quand l’alimentation est éteinte, brancher la carte d’extension à la centrale de commande NET24N ou NET230N de la manière
indiquée et raccorder le petit câble en dotation. S’assurer que le petit câble est branché correctement.
CIN1CIN2CIN3CIN4CIN5CIN6
NET24N - NET230N
2. Alimenter la centrale (la LED s’allume en clignotant).
3. Habiliter l’extension en confi gurant le paramètre P078=1. La LED allumée avec lumière fi xe confi rme la bonne communication
de la carte avec la centrale de commande. Si elle clignote, ceci indique un problème de communication (contrôler la juste confi guration du
paramètre et que le petit câble de connexion n’est pas endommagé ni débranché).
ATTENTION En activant l’expansion, les entrées et sorties relatives sont elles aussi confi gurées pour une installation standard. Veil-
ler à établir un pont électrique entre les éventuelles entrées NC inutilisées de l’expansion avant d’effectuer toute autre opération.
ATTENTION À chaque fois que les paramètres I/O sont réinitialisés (P010), les paramètres indiqués ci-dessus seront modifi és à leur
valeur par défaut (avec désactivation conséquente de la carte d’extension). Ne pas oublier de les reconfi gurer comme indiqué ci-dessus
avant toute utilisation.
