FR-3

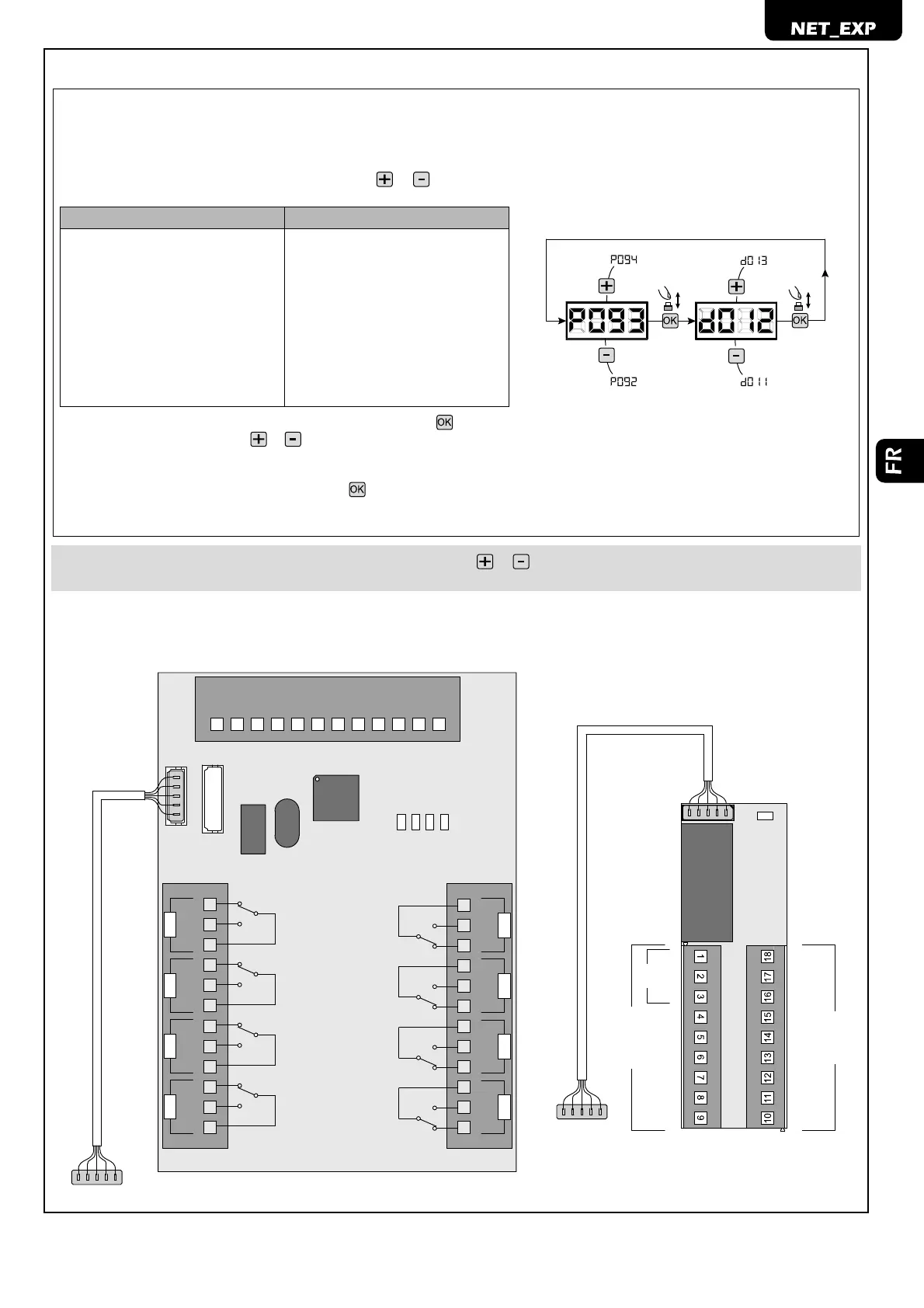

6 CONFIGURATION DES ENTRÉES ET SORTIES
Si l’installation nécessite des commande différentes et/ou supplémentaires
par rapport à celles standards décrites sur les schémas, il est possible de
con gurer chaque entrée/sortie en fonction du type de fonctionnement
désiré.
1. Faire ler les paramètres à l’aide des touches
et jusqu’à celui
désiré:
ENTRÉES SORTIES
P085=pour ENTRÉE 1 P091=pour SORTIE 1
P086=pour ENTRÉE 2 P092=pour SORTIE 2
P087=pour ENTRÉE 3 P093=pour SORTIE 3
P088=pour ENTRÉE 4 P094=pour SORTIE 4
P089=pour ENTRÉE 5 P095=pour SORTIE 5
P090=pour ENTRÉE 6 P096=pour SORTIE 6
P097=pour SORTIE 7
P098=pour SORTIE 8
2. Accéder au paramètre (ex: P093) en appuyant sur la touche
;
3. En appuyant sur les touches et , con gurer la valeur correspondant
au fonctionnement souhaité (voir le tableau “paramètres de con gura-
tion” page FR-8);
4. Con rmer le choix en appuyant sur la touche (l’indication P093 s’af -
che à nouveau sur l’écran).
5. Effectuer le branchement juste après la con guration.
ATTENTION À la n du processus de con guration, utiliser les touches et jusqu’à ce que le symbole “- - - -” s’af che sur l’écran,
l’automatisme est maintenant en attente de commandes pour le fonctionnement normal.
