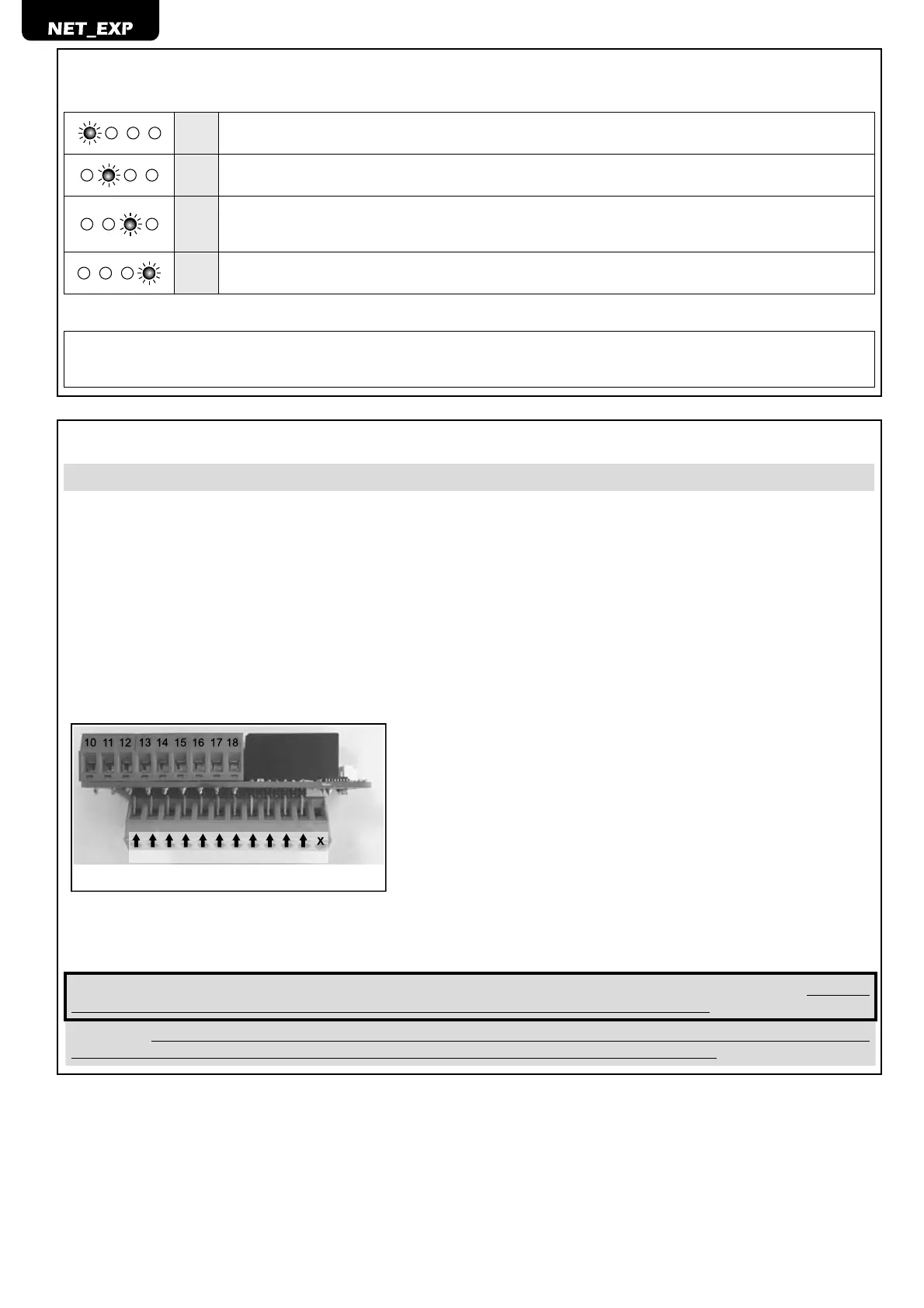

4 DESCRIZIONE LED DI STATO
NET_EXP
LD1
Led verde fi sso: La scheda espansione è alimentata.
Led spento: La scheda espansione non è alimentata.
LD2 Non utilizzato
LD3
Led rosso lampeggiante: La scheda espansione è abilitata.
Led spento: La scheda espansione non è abilitata oppure il cavo di collegamento non è cablato correttamente
alla centrale di comando.
LD4
Led verde lampeggiante: Indica il corretto funzionamento del software interno.
Led spento: Indica un malfunzionamento della scheda espansione.
NET_EXP mini
Led fi sso: La scheda espansione è alimentata e comunica correttamente.
Led spento: La scheda espansione non è alimentata.
Led lampeggiante: La scheda espansione è alimentata ma non comunica correttamente.
5 ABILITAZIONE SCHEDA NET_EXP
ATTENZIONE Il collegamento della scheda espansione NET_EXP va eseguito con la scheda di comando NET spenta.
Seguire quanto descritto di seguito per il corretto cablaggio e l’abilitazione della scheda espansione:
NET_EXP
1. Con alimentazione spenta, collegare la scheda espansione alla centrale di comando NET servendosi dell’apposito cavetto in
dotazione. Assicurarsi che il cavetto sia cablato correttamente.
2. Dare alimentazione alla centrale (il LED verde LD1 si accende fi sso mentre il LED verde LD4 si accente lampeggiante).
3. Abilitare l’espansione impostando il parametro P078=1. Il LED rosso LD3 lampeggiante conferma la corretta comunicazione della
scheda con la centrale di comando. Se spento segnala l’assenza di comunicazione (controllare la corretta impostazione del parametro e
che il cavetto di connessione non sia danneggiato o disinserito).
NET_EXP mini
1. Con alimentazione spenta, innestare la scheda espansione alla centrale di comando NET24N o NET230N come indicato e
collegare l’apposito cavetto in dotazione. Assicurarsi che il cavetto sia cablato correttamente.
CIN1CIN2CIN3CIN4CIN5CIN6
NET24N - NET230N
2. Dare alimentazione alla centrale (il LED si accende lampeggiante).
3. Abilitare l’espansione impostando il parametro P078=1. Il LED acceso con luce fi ssa, conferma la corretta comunicazione della
scheda con la centrale di comando. Se lampeggiante, indica un problema di comunicazione (controllare la corretta impostazione del
parametro e che il cavetto di connessione non sia danneggiato o disinserito).
ATTENZIONE Abilitando l’espansione anche i relativi ingressi e uscite sono già confi gurati per un’installazione standard. Ricordarsi
di ponticellare gli eventuali ingressi NC non utilizzati dell’espansione, prima di qualsiasi altra operazione.
ATTENZIONE Ad ogni ripristino delle impostazioni I/O (P010), i parametri sopra indicati vengono modifi cati per default (disattivando la
scheda espansione). Ricordarsi di impostarli nuovamente come indicato prima di qualsiasi altra operazione.
