DE-2

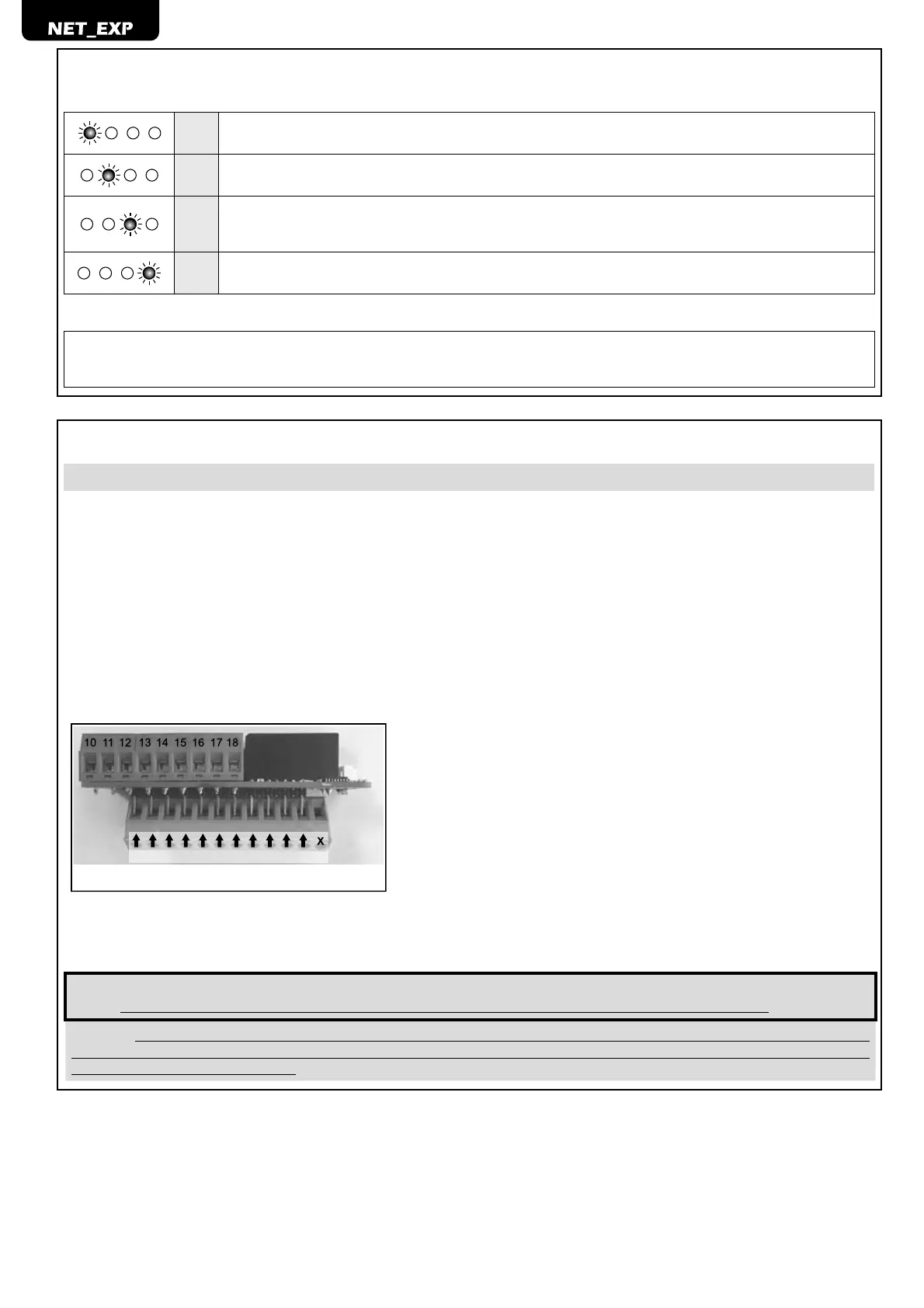

4 BESCHREIBUNG LED-Anzeigen
NET_EXP
LD1
Grüne LED leuchtet: Die Erweiterungskarte ist stromversorgt.
LED leuchtet nicht: Die Erweiterungskarte ist nicht eingespeist.
LD2 nicht benutzt
LD3
Rote LED blinkt: Die Erweiterungskarte ist Betriebsbereit.
LED leuchtet nicht: Die Erweiterungskarte ist nicht Betriebdsbereit oder das Anschlusskabel ist nicht richtig
mit der Steuerung verbunden.
LD4
Grüne LED blinkt: Zeigt den einwandfreien Betrieb der internen Software an.
LED leuchtet nicht: Zeigt eine Betriebsstörung der Erweiterungskarte an.
NET_EXP mini
Ständig leuchtende Led: Die Erweiterungskarte wird mit Strom versorgt und kommuniziert ordnungsgemäß.
Led erloschen: Die Erweiterungskarte wird nicht mit Strom versorgt.
Led blinkend: Die Erweiterungskarte wird mit Strom versorgt, kommuniziert jedoch nicht ordnungsgemäß.
5 FREIGABE KARTE NET_EXP
ACHTUNG: Die Verbindung der Erweiterungskarten NET_EXP an die Steuerung NET muss Stromlosen ausgeführt werden.
Wie hier beschrieben die Verkabelung und die Freigabe der Erweiterungskarte vornehmen:
NET_EXP
1. Im stromlosen Zustand die Erweiterungskarte an die Steuerung NET mit seinem dafür vorgesehenen mitgelieferten Kabel
anschließen. Sicherstellen, dass das Kabel laut Schema am richtigen Platz aufgesteckt ist.
2. Die Steuerung mit Strom versorgen (grüne LED „LD1“ leuchtet fest, während grüne LED „LD4“ blinkt).
3. Die Erweiterungskarte durch die Parameter P078=1 freigeben. Wenn die rote LED „LD3“ blinkt, bestätigt sie die richtige Kom-
munikation der Karte mit der Steuerung. Wenn diese ausgeschaltet ist, zeigt sie die fehlende Kommunikation an (kontrollieren, dass die
Parameter richtig eingestellt sind und das Anschlusskabel weder beschädigt, noch unterbrochen ist).
NET_EXP mini
1. Bei ausgeschalteter Stromversorgung, die Erweiterungskarte in die Steuerzentrale NET24N oder NET230N wie angegeben,
einstecken und das entsprechende mitgelieferte Kabel anschließen. Sicherstellen, dass das Kabel richtig verkabelt ist.
CIN1CIN2CIN3CIN4CIN5CIN6
NET24N - NET230N
2. Die Steuerzentrale unter Strom setzen (die Led beginnt zu blinken).
3. Die Erweiterung durch Eingabe des Parameters P078=1 freigeben. Die ständig leuchtende Led bestätigt die ordnungsgemäße
Kommunikation der Erweiterungskarte mit der Steuerzentrale. Blinkt diese, zeigt dies ein Kommunikationsproblem an (die korrekte Eingabe
des Parameters überprüfen und ob das Verbindungskabel beschädigt oder nicht ordnungsgemäß angeschlossen ist).
ACHTUNG Bei Freigabe der Erweiterungskarte sind auch die entsprechenden Ein- und Ausgänge für eine Standardinstallation konfi -
guriert. Nicht vergessen, eventuelle nicht verwendete NC-Eingänge vor jedwedem anderen Eingriff zu überbrücken.
ACHTUNG Bei jeder Rückstellung der Einstellungen für „I/O“ (P010), werden für die oben genannten Parameter (P078) wieder die Wer-
kseinstellung geladen. (demzufolge wird die Erweiterungskarte deaktiviert). Nicht vergessen, diese erneut wie angegeben vor jedem
weiteren Schritt, wieder zu aktivieren.
