DE-3

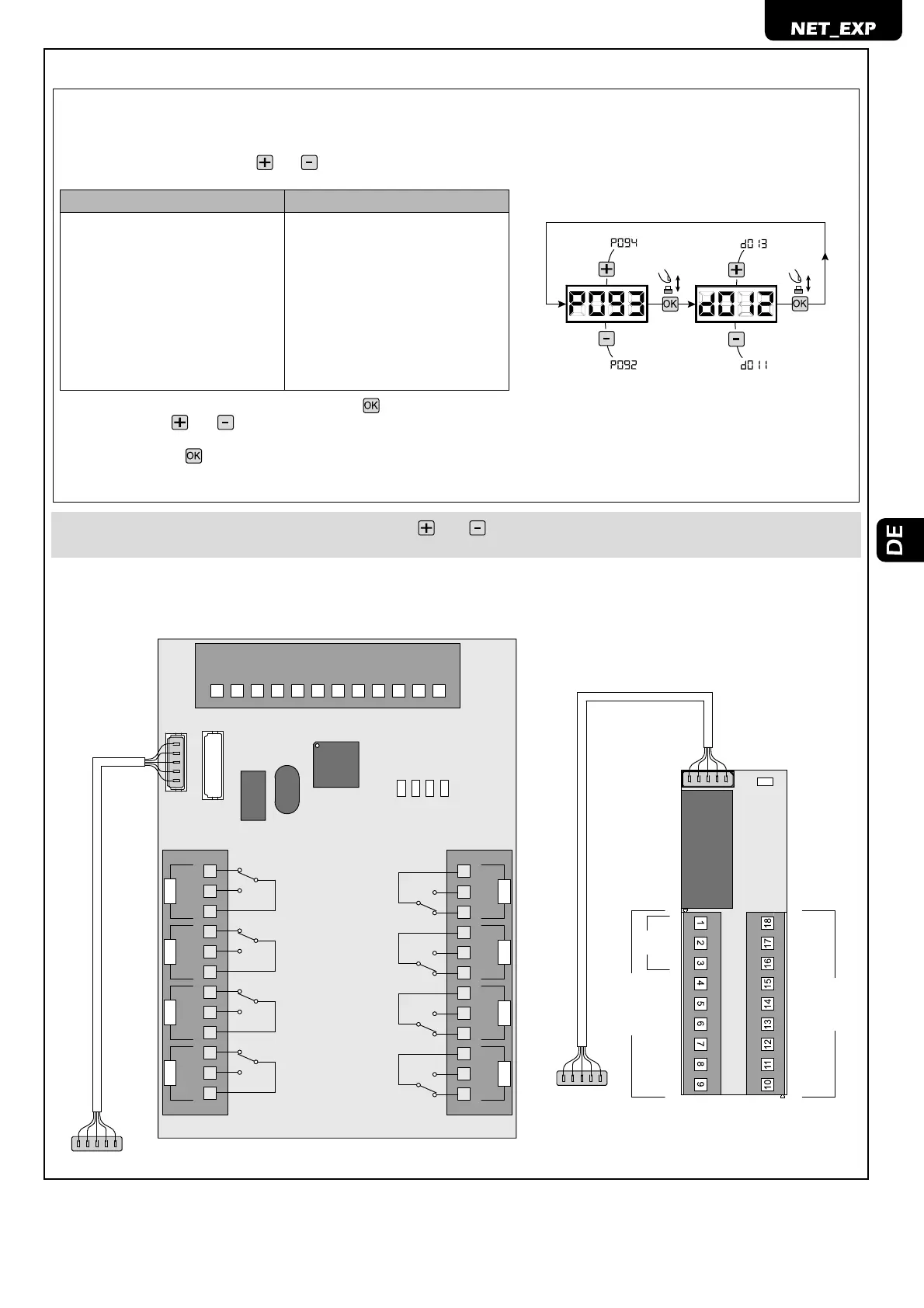

6 KONFIGURATION EIN-/AUSGÄNGE
Sollten aufgrund der Installation andere bzw. zusätzliche Ansteuerungen als
in den Schaltplänen angegebn notwendig sein, kann jeder Ein-/Ausgang für
den gewünschten Betrieb kon guriert werden.
1. Die Parameter mit den Tasten
und durchlaufen, bis der gewünschte
angezeigt wird:
INPUT OUTPUT
P085=für INPUT 1; P091=für OUTPUT 1;
P086=für INPUT 2; P092=für OUTPUT 2;
P087=für INPUT 3; P093=für OUTPUT 3;
P088=für INPUT 4; P094=für OUTPUT 4;
P089=für INPUT 5; P095=für OUTPUT 5;
P090=für INPUT 6; P096=für OUTPUT 6;
P097=für OUTPUT 7;
P098=für OUTPUT 8;
2. Den Parameter (z.B. P093) durch Betätigen der
-Taste aufrufen;
3. Mit den Tasten und den Wert für den gewünschten Betrieb einstel-
len (siehe Tabelle „Kon gurationsparameter“, Seite DE-8);
4. Die Wahl mit der -Taste bestätigen (auf dem Display erscheint wieder
P093).
5. Die soeben kon gurierte Verbindung herstellen.
ACHTUNG Am Ende des Kon guriervorgangs mit den Tasten oder , wieder ans Ende gehen bis das Symbol „- - - -“ erscheint. Die
Toranlage ist nun wieder für den Normalbetrieb bereit und warten auf eine Befehlseingabe.
