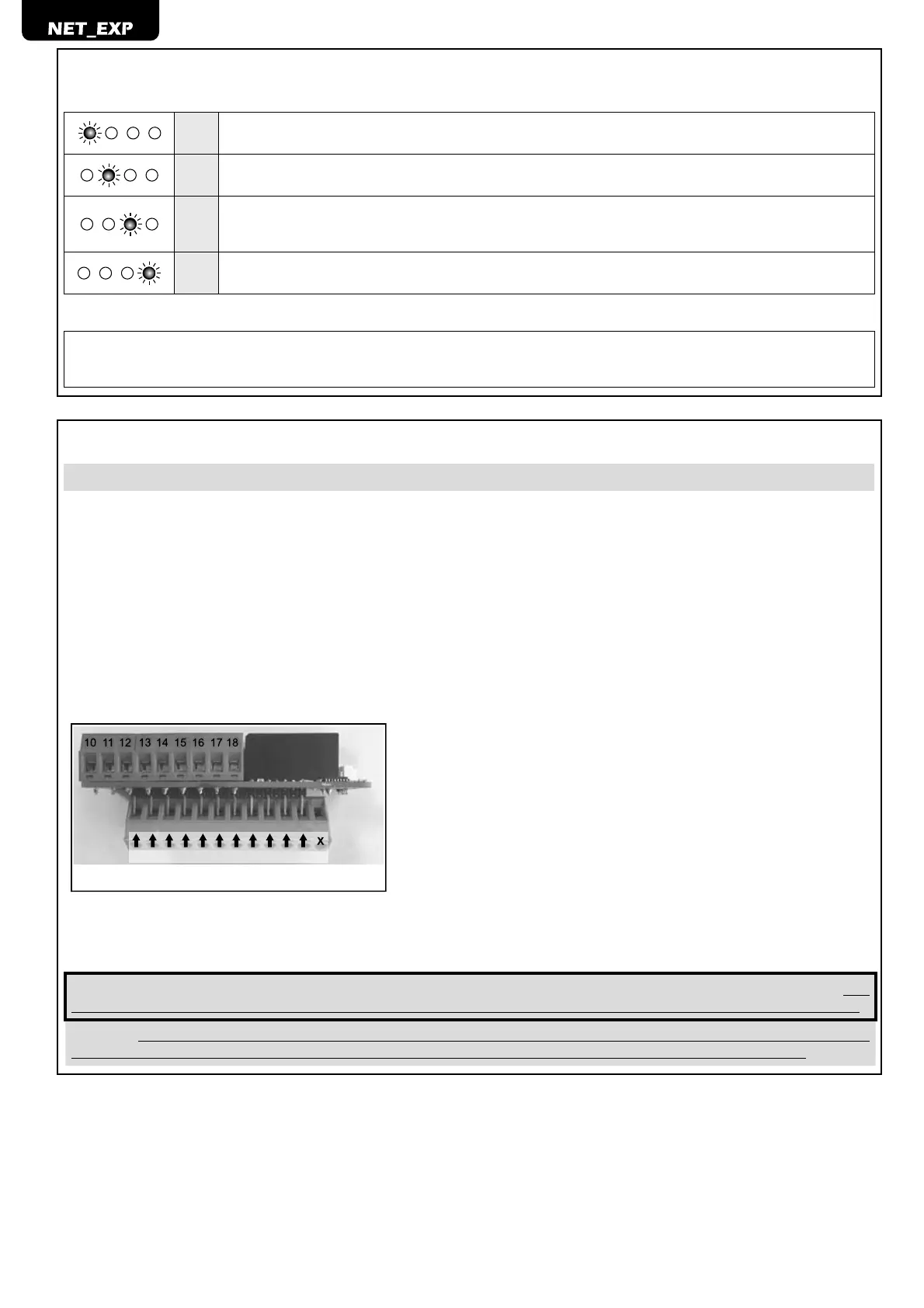

4 DESCRIPCIÓN LED DE ESTADO
NET_EXP
LD1
Led verde fi jo: La tarjeta de expansión está alimentada.
Led apagado: La tarjeta de expansión no está alimentada.
LD2 No utilizado.
LD3
LED rojo intermitente: La tarjeta de expansión está habilitada.
Led apagado: La tarjeta de expansión no está habilitada o el cable de conexión no está cableado correctamente
a la central de mando.
LD4
Led verde intermitente: Indica el correcto funcionamiento del software interno.
Led apagado: Indica un mal funcionamiento de la tarjeta de expansión.
NET_EXP mini
Led fi jo: La tarjeta expansión está conectada y comunica de forma correcta.
Led apagado: La tarjeta de expansión no está conectada.
Led intermitente: La tarjeta expansión está conectada pero no comunica de forma correcta.
5 HABILITACIÓN TARJETA NET_EXP
ATENCIÓN La conexión de la tarjeta de expansión NET_EXP debe ser hecha con el cuadro de maniobras NET apagado.
Efectuar lo que se describe a continuación para el correcto cableado y la habilitación de la tarjeta de expansión:
NET_EXP
1. Con alimentación apagada, conectar la tarjeta de expansión a la central de mando NET con la ayuda del cable correspondiente
suministrado. Asegurarse de que el cable esté cableado correctamente.
2. Dar alimentación a la central (el LED verde LD1 se enciende fi jo mientras que el LED verde LD4 se enciende de forma intermitente).
3. Habilitar la expansión programando el parámetro P078=1. El LED rojo LD3 intermitente confi rma la correcta comunicación de la
tarjeta con la central de mando. Si está apagado indica la ausencia de comunicación (controlar la correcta programación de los parámetros
y que el cable de conexión no esté dañado o desconectado).
NET_EXP mini
1. Con la alimentación apagada, acoplar la tarjeta expansión con la central de mando NET24N o NET230N como se indica y conectar
el cable en dotación. Asegurarse de que el cable esté cableado correctamente.
CIN1CIN2CIN3CIN4CIN5CIN6
NET24N - NET230N
2. Conectar la central (el LED se enciende de forma intermitente).
3. Habilitar la expansión programando el parámetro P078=1. El LED encendido con luz fi ja confi rma la correcta comunicación de la
tarjeta con la central de mando. Si parpadea indica un problema de comunicación (controlar la correcta confi guración del parámetro y que
el cable de conexión que no esté averiado ni desconectado.
ATTENTION En activant l’expansion, les entrées et sorties relatives sont elles aussi confi gurées pour une installation standard. Veil-
ler à établir un pont électrique entre les éventuelles entrées NC inutilisées de l’expansion avant d’effectuer toute autre opération.
ATENCIÓN Cada vez que se restablecen las programaciones I/O (P010), los parámetros indicados arriba son modifi cados por defecto
(desactivando la tarjeta de expansión). Recuerde programarlos de nuevo como se indica antes de cualquier otra operación.
