ES-3

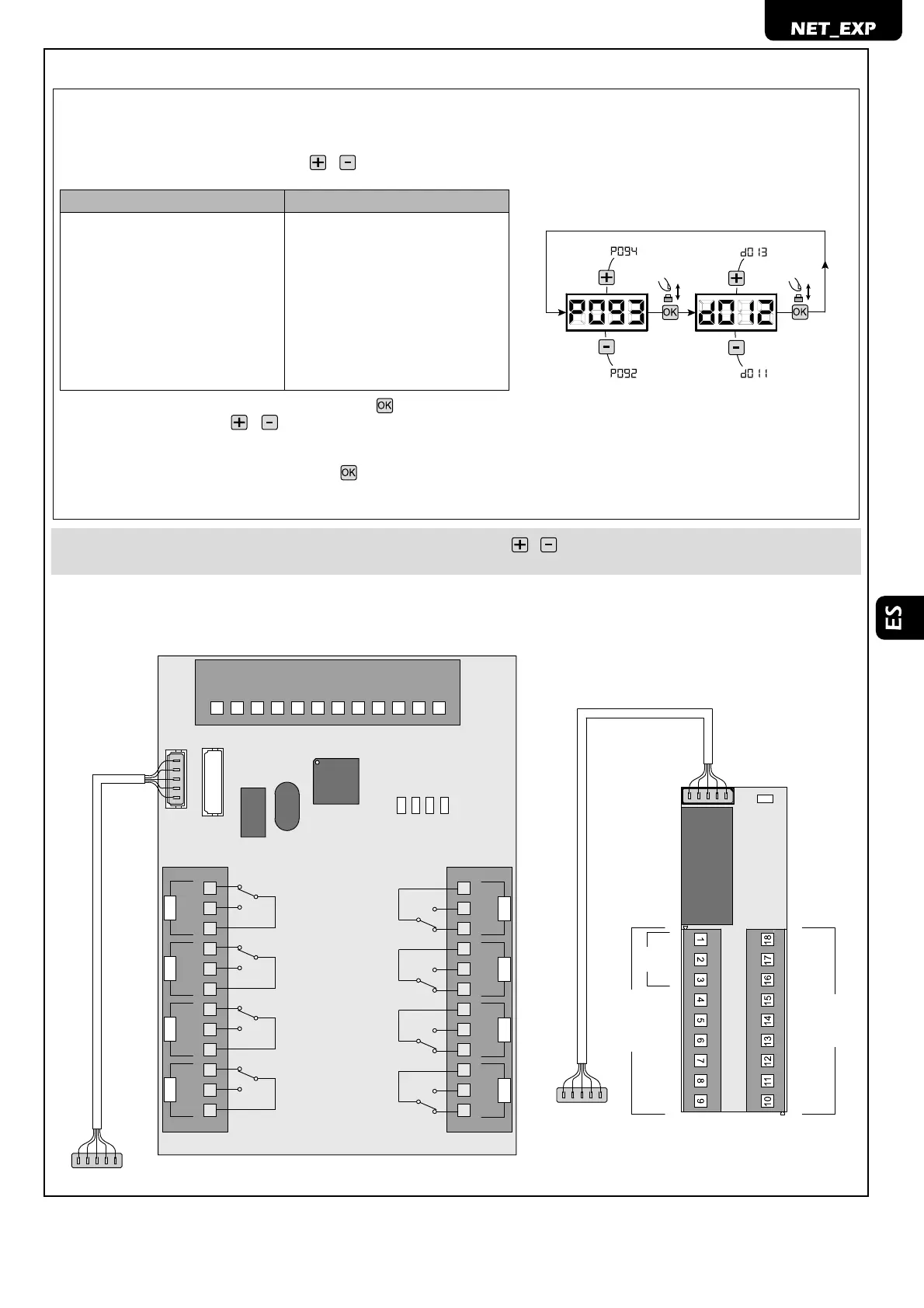

6 CONFIGURACIÓN ENTRADAS Y SALIDAS
Si la instalación requiere mandos diferentes y/o adicionales con respecto al
estándar descrito por los esquemas eléctricos, es posible con gurar cada
entrada/salida para el funcionamiento deseado.
1. Deslizar los parámetros con las teclas
y hasta visualizar el desea-
do:
INPUT OUTPUT
P085=para INPUT 1; P091=para OUTPUT 1;
P086=para INPUT 2; P092=para OUTPUT 2;
P087=para INPUT 3; P093=para OUTPUT 3;
P088=para INPUT 4; P094=para OUTPUT 4;
P089=para INPUT 5; P095=para OUTPUT 5;
P090=para INPUT 6; P096=para OUTPUT 6;
P097=para OUTPUT 7;
P098=para OUTPUT 8;
2. Acceder al parámetro (ej. P093) pulsando la tecla
;
3. Trabajando en las teclas y , programar el valor correspondiente al
funcionamiento deseado (hacer referencia a la tabla ”parámetros de con-
guración” en la pág. ES-8);
4. Con rmar la selección presionando la tecla (en la pantalla reaparece
P093).
5. Efectuar la conexión recién con gurada.
ATENCIÓN Al nal del procedimientos de con guración, trabajar en las teclas y hasta que aparezca el símbolo “- - - -“, el automati-
smo está ahora en espera de mandos para el funcionamiento normal.
NET_EXP NET_EXP mini
C
C
IN5
IN4
C
C
IN6
IN3
C
IN2
IN1
C
C
N
C
C
N
C
C
N
C
NO
NO
NO
C
N
C
NO
NC
C
N
C
C
N
C
C
N
O
NO
NO
NC
C
N
O
OUT5
OUT6 OUT7 OUT8
OUT1
OUT2 OUT3 OUT4
--> TO NET BOARD -->
LED 4
LED 3
LED 2
LED 1
--> TO NET BOARD -->
NC
NO
C
IN1
IN1
IN2
IN3
IN4
IN5
IN6
C
C
CC
C
IN4
IN2
IN3
NET BOARD
OUT1
NET-EXP
MINI
LED
