DECKEL FP4M - Page 126

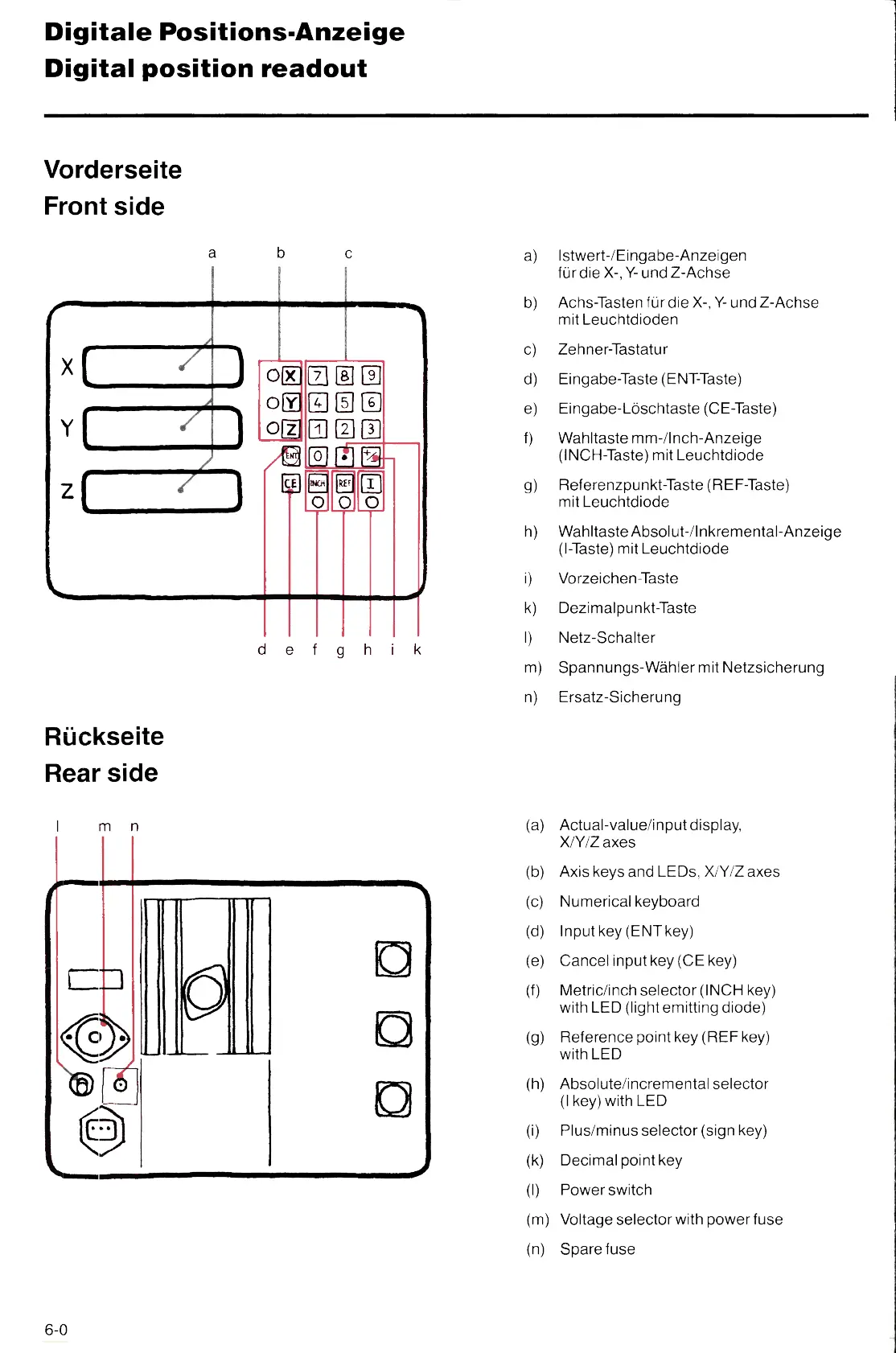

Digitale Positions-Anzeige
Digital position readout
Vorderseíte
Front side
a
b c
(
4]
Y ~
~
oXaaa
oıг 00©
oZaao
0 ~ +
e f g h i
Rückseíte
Rear síde
m
~
~
J
a) lstwert-/Eingabe-Anzeigen
für die X-, Y- und Z-Achse
b) Achs-Tasten fíár die X-, Y- und Z-Achse
mit Leuchtdioden
c) Zehner-Tastatur
d) Eingabe Taste (ENT-Taste)
e) Eingabe-Löschtaste (CE Taste)
f) Wahltaste mm-/lnch-Anzeige
(1NCH-Taste) mit Leuchtdiode
g) Referenzpunkt Taste (REF Taste)
mit Leuchtdiode
h) WahltasteAbsolut-/lnkremental-Anzeige
(1-Taste) mit Leuchtdiode
i) Vorzeichen Taste
k) Dezimalpunkt Taste
1) Netz-Schalter
m) Spannungs-Wahler mit Netzsicherung
n) Ersatz-Sícherung
(a) Actual-value/inputdisplay,
X/Y/Z axes
(b) Axis keys and LEDs, X/Y/Z axes
(c) Numerical keyboard
(d) lnput key (ENT key)
(e) Cancel input key (CE key)
(f) Metric/inch selector (1NCH key)
with LED (light emitting diode)
(g) Reference poínt key (REF key)
wíth LED
(h) Absolute/incremental selector
(1 key) with LED
(i) P1us/minus selector (sign key)
(k) Decímal point key
(1) Power switch
(m) Voltageselectorwithpowerfuse
(n) Spare fuse
