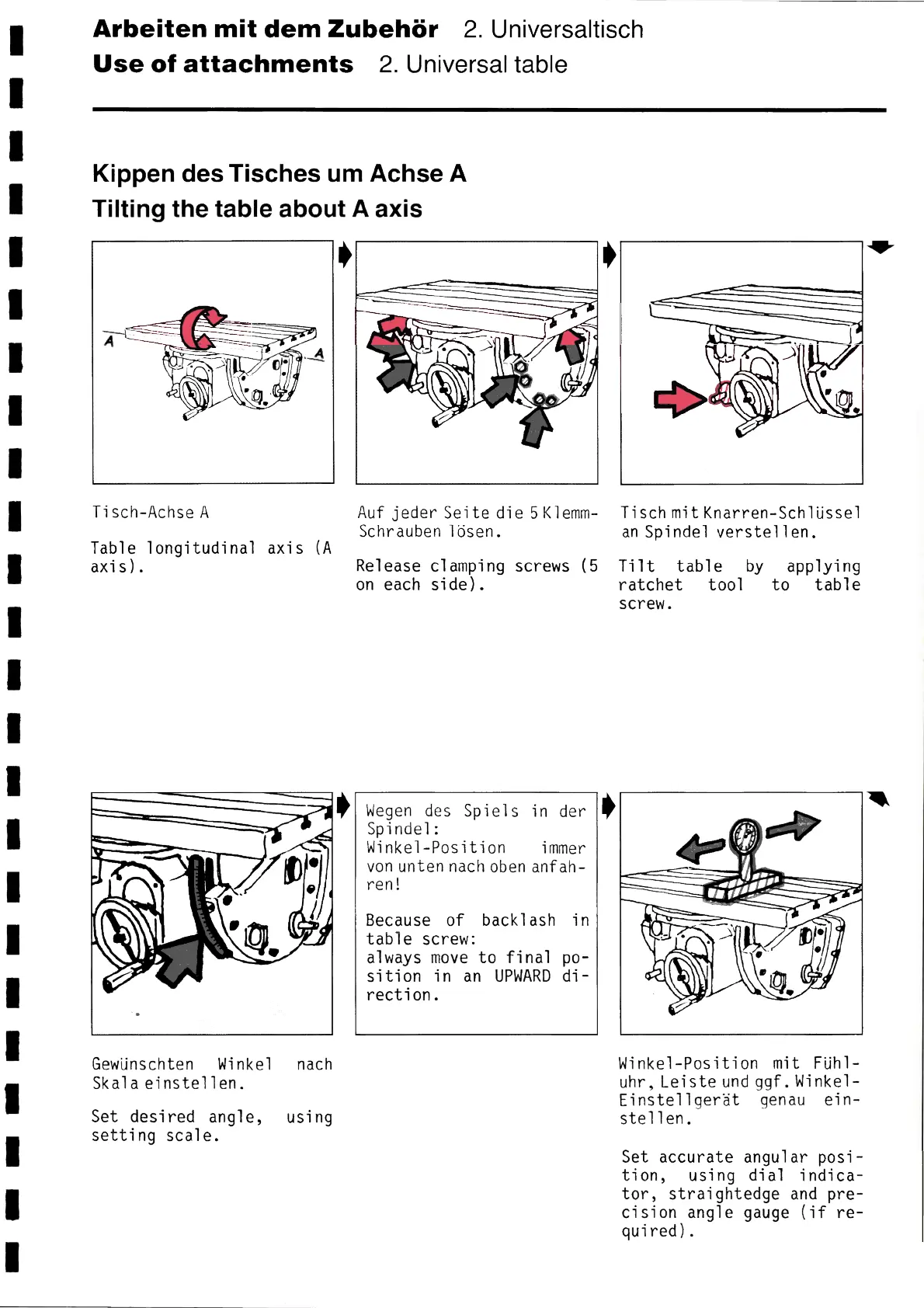

Arbeiten mít dem Zubehör 2. Universaltisch
Use of attachments 2. Universal table
Kíppen des Tísches um Achse A
Tíltíng the table about A axís
Tisch-Achse A
TaЬ1e longitudinal axis (A
axis).
Gewünschten Winkel
Ska1a einstellen.
Set desired angle,
setting scale.
nach
using
,
Auf jeder Seite die 5 K1emm-
Schrauben lösen.
Release
on each
clamping screws
side).
Tisch mitKnarren-Schlüssel
an Spindel verstellen.
(5 Tí1t table by
ratchet tool
screw.
Wegen des Spiels in der
Spindel:
Winkel-Position immer
von unten nach oben anfah-
ren!
Because of backlash in
table screw:
always move to final po-
sition in an UPWARD di-
rection.
applying
to table
Winkel-Position mit Füh1-
uhr, Lei ste und ggf.. Wi nkel-
Eínstellgerät genau ein-
stellen.
Set accurate angular posi-
tion, using dial indica-
tor, straightedge and pre-
cision angle gauge (if re-
quired).
