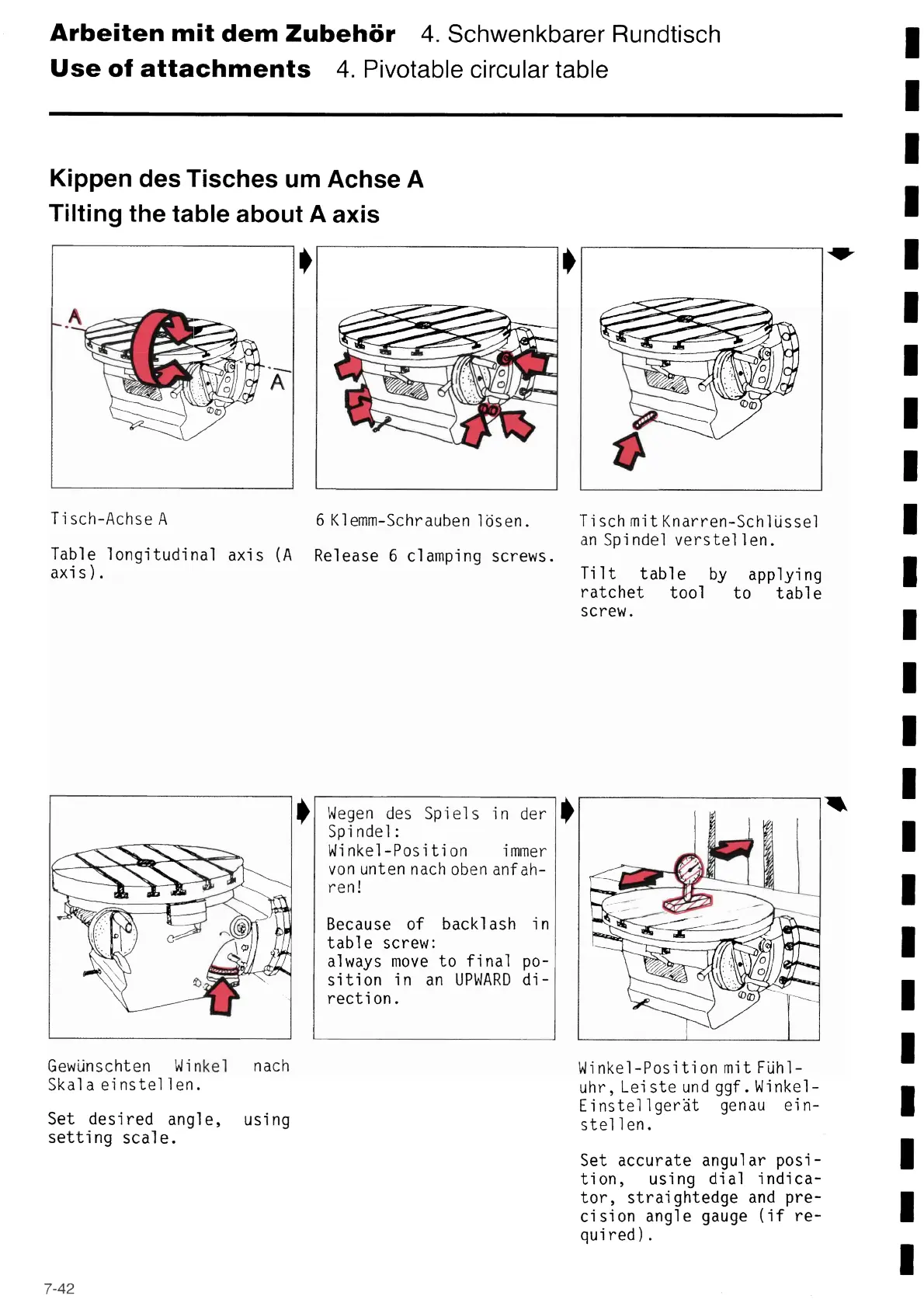

Arbeíten mít dem Zubehőr 4. Schwenkbarer Rundtisch
Use of attachments 4. Pivotable circular table
Kíppen des Tísches um Achse A
Tíltíng the table about A axís
~
Tisch-Achse A
6 K1emm-Schrauben lösen.
TaЬ1e longitudinal axis (A Release 6 clamping screws.
axís).
Wegen des Spiels in der
Spindel:
Winkel-Position ímmer
von unten nach oben anf ah-
ren!
Because of backlash in
table screw:
always move to final po-
sition in an UPWARD di-
rection.
Gewünschten Winkel
Ska1a einstellen.
nach
Set desired angle, using
setting scale.
~
Tisch mít Knarren-Schlüssel
an Spindel verstellen.
Tí1t table by applying
ratchet tool to table
screw.
Winkel-Position mit Füh1-
uhr, Leiste und ggf. Winkel-
Eínstellgerät genau ein-
stellen.
Set accurate angular posi-
tion, using dial indica-
tor, straightedge and pre-
cision angle gauge (if re-
quired).
7-42
