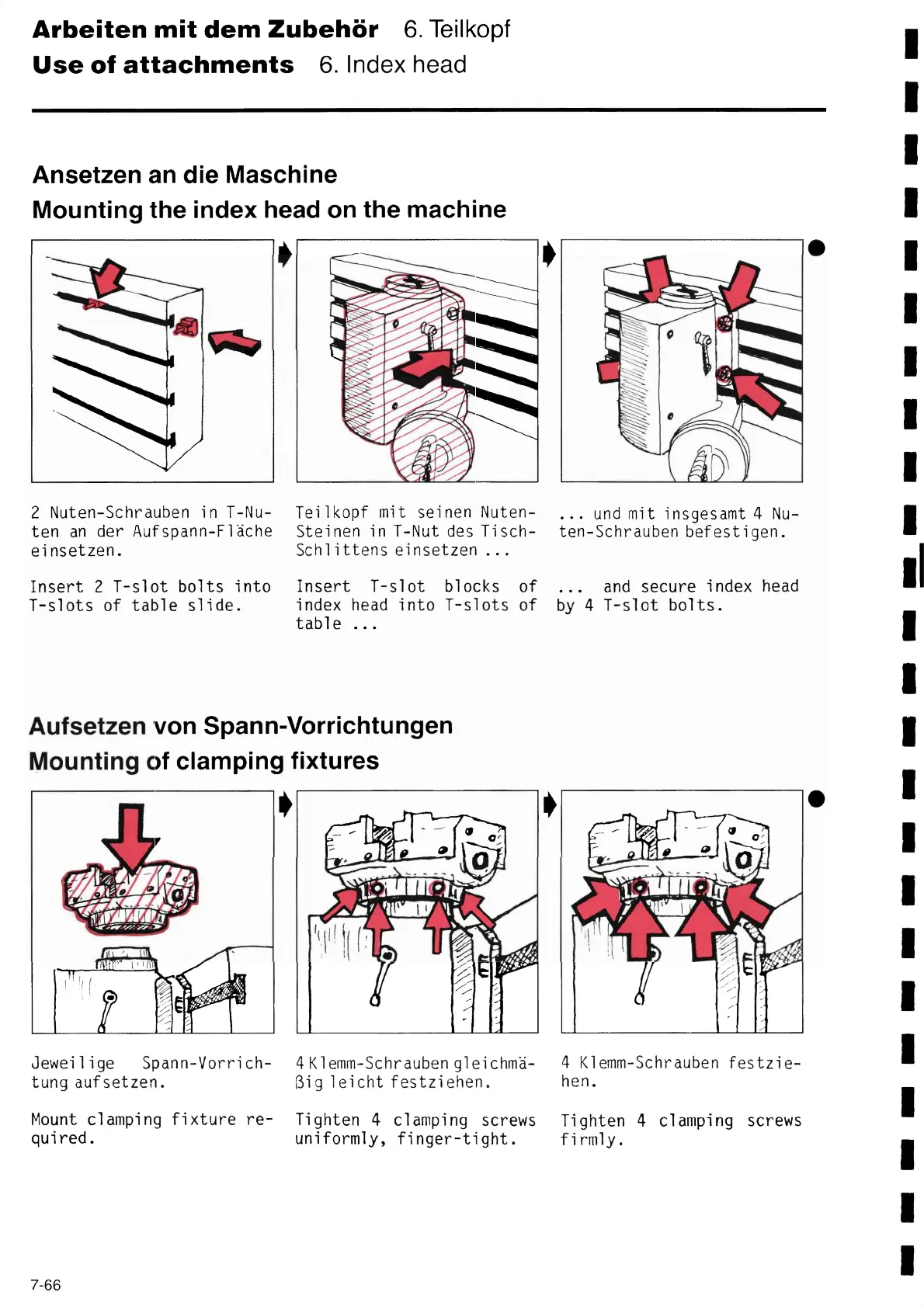

Arbeiten mit dem Zubehör 6. Teilkopf
Use of attachments 6. lndex head
Ansetzen an die Maschíne
Mounting the índex head on the machíne
~
2 Nuten-Schrauben ín T-Nu-
ten an der Aufspann-Fläche
einsetzen.
Insert 2 T-slot bolts into
T-slots of table slide.
Teilkopf mit seínen Nuten-
Steinen in T-Nut des Tisch-
Schlíttens einsetzen ...
... und mit insgesamt 4 Nu-
ten-Schrauben befestigen.
Insert T-slot blocks of ... and secure index head
index head into T-slots of by 4 T-slot bolts.
table ...
Aufsetzen von spann-Vorríchtungen
Mountíng of clampíng fíxtures
,
Jeweilige Spann-Vorrich-
tung aufsetzen.
Mount clamping fixture re-
quired.
4K1emm-Schrauben gleichmä- 4 K1emm-Schrauben festzie-
Big leicht festziehen.
hen.
Tighten 4 clamping screws Tighten 4 clampíng screws
uniformly, finger-tight. firmly.
