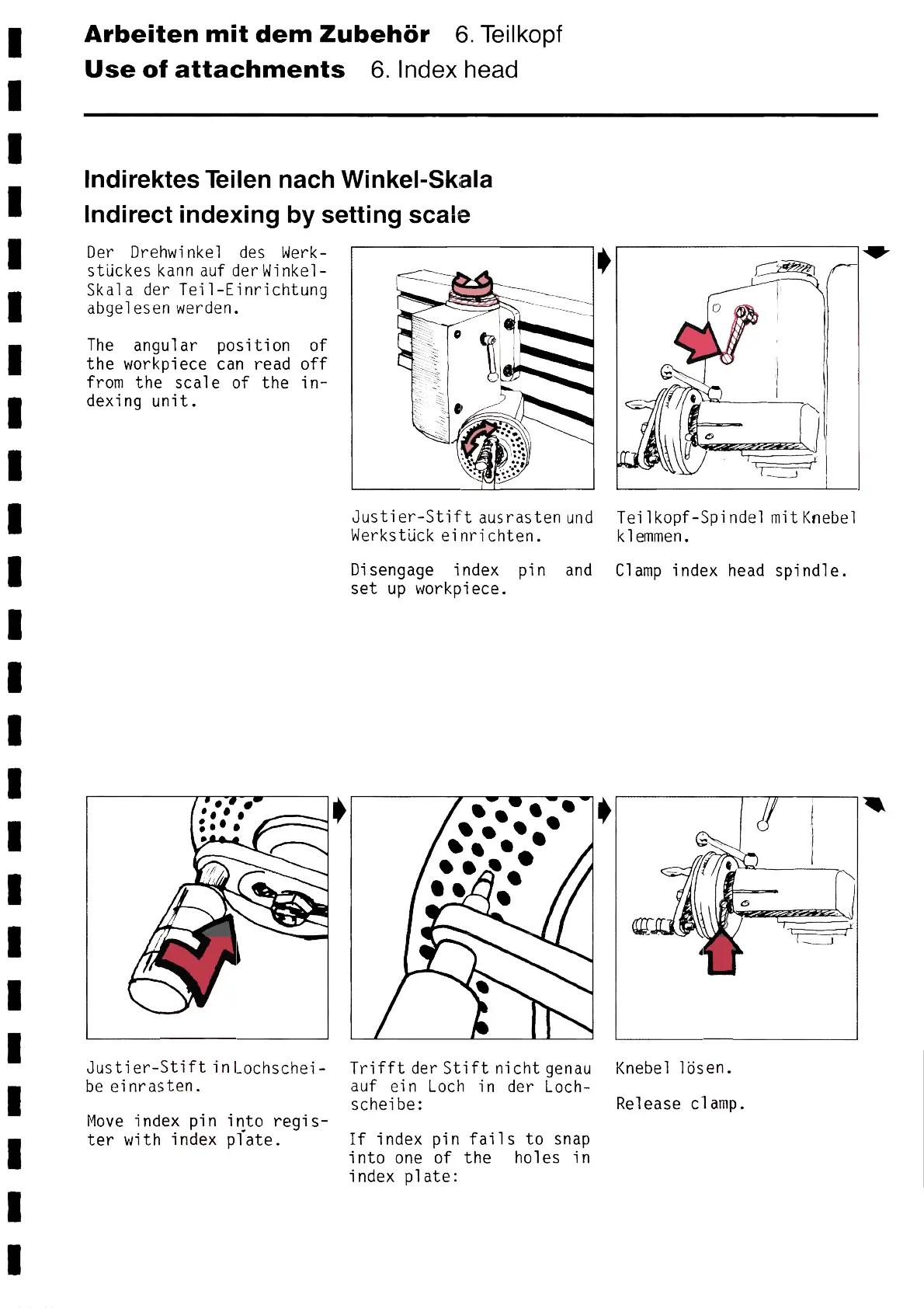

Arbeiten mit dem Zubehör 6. Teilkopf
Use of attachments 6. lndex head
lndirektes Teílen nach Wínkel-Ska1a
lndírect índexing by settíng scale
Der Drehwinkel des Werk-
stückes kann auf der Wi nkel-
Ska1a der Tei1-Einrichtung
abgelesen werden.
The angular position of
the workpiece can read off
from the scal e of the i n-
dexing unit.
Justier-Stift inLochschei-
be einrasten.
Move index pin into regis-
ter with index plate.
Justier-Stift ausrastenund
Werkstück einrichten.
Disengage index pín and
set up workpiece.
Trifft der Stíft nicht genau
auf ein Loch in der Loch-
scheibe:
If index pin fails to snap
into one of the holes ín
index plate:
Teilkopf-Spindel mit Knebel
klemmen.
C1amp index head spíndle.
Knebel ldsen.
Release clamp.
7-73
