DECKEL FP4M - Page 222

І

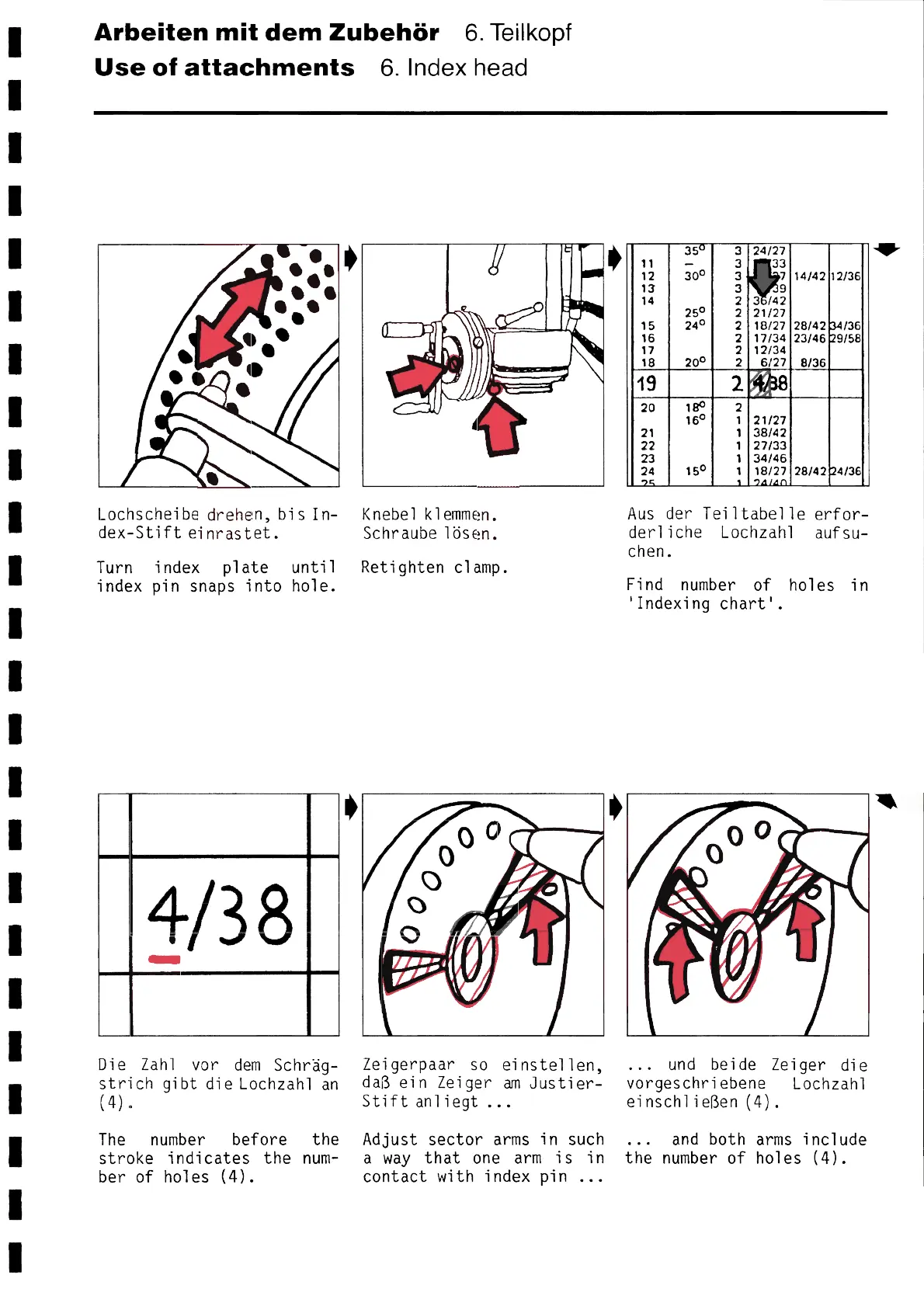

Arbeiten mit dem Zubehör 6. Teilkopf
Use of attachments 6. lndex head
І
І
І
І
І
І
1
1
І
І
І
І
І
1
І
І
Lochscheíbe drehen, bis In-
dex-Stíft einrastet.
Turn index plate until
index pin snaps into ho1e.
4/38
.
Die Zah1 vor dem Schräg-
strich gibt die Lochzahl an
(4).
The number before the
stroke indicates the num-
ber of holes (4).
Knebel klemmen.
Schraube lösen.
Retighten clamp.
Zeigerpaar so einstellen,
daB eín Zeiger am Justier-
Stift an1 íegt ...
Adjust sector arms in such
a way that one arm is in
contact with index pin ...
35 3 24/27
11 — 3 33
12 300 3 7 14/4212/36
13 3 9
14 2 3 /42
25° 2 21/27
15 24° 2 18/27 28/42 4І36
16 2 17/34 23/46 9/58
17 2 12/34
18 20° 2 6/27 8/36
19 2
2o ıa° 2
16° 1 21/27
21 1 38/42
22 1 27/33
23 1 34/46
24 15° 1 18/27 28/42 4/36
Aus der Teiltabelle erfor-
derliche Lochzahl aufsu-
chen.
Find number of holes in
'Indexíng chart'.
... und beide Zeiger die
vorgeschríebene Lochzahl
einschlieBen (4).
... and both arms include
the number of holes (4).
7-77
