Arbeiten mit dem Zubehör 6. Teilkopf
Use of attachments 6. lndex head

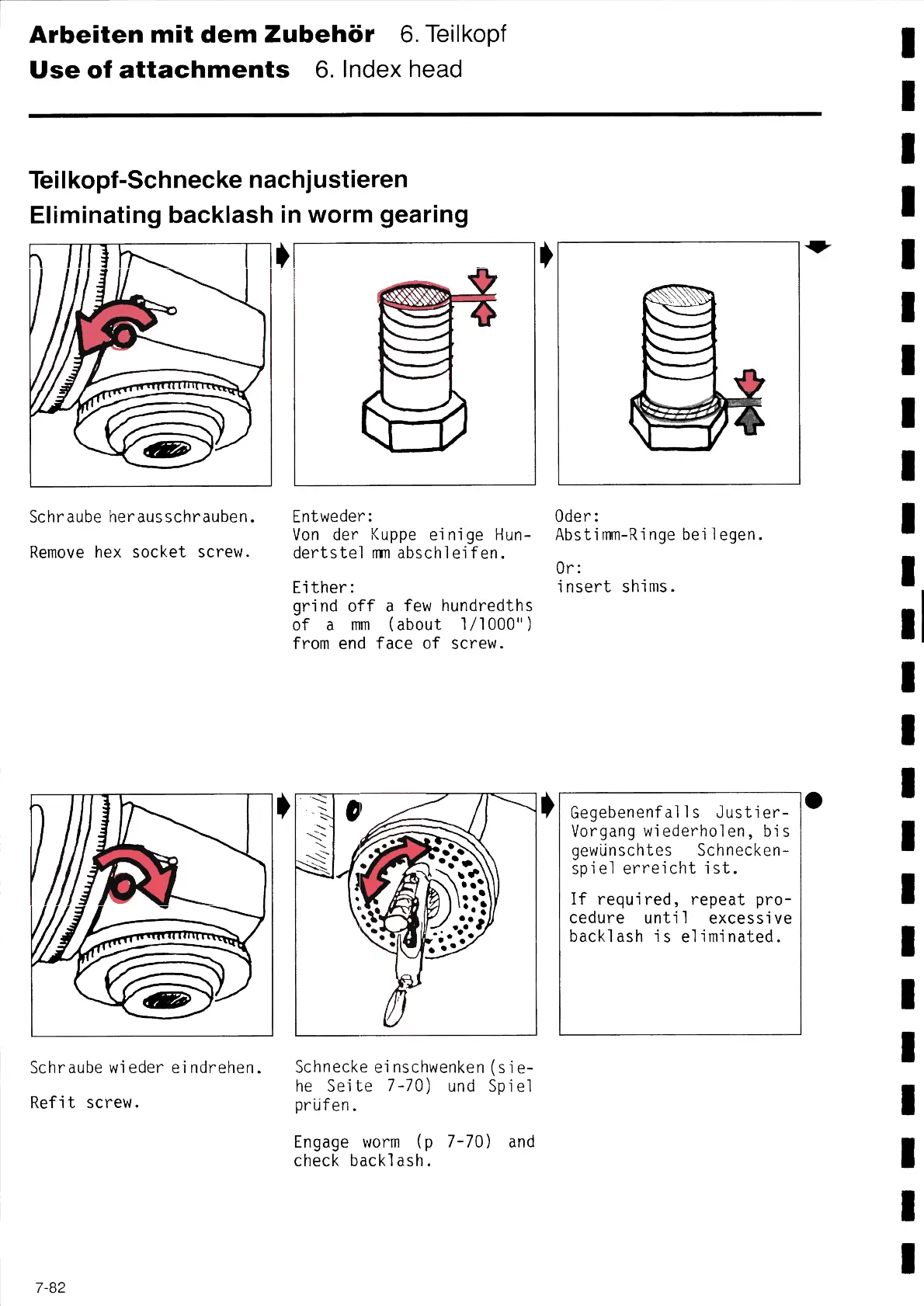

Teilkopf-Schnecke nachjustíeren
Elímínating backiash ín worm gearíng
Schraube herausschrauben.
Remove hex socket screw.
Schraube wieder eindrehen.
Ref i t screw.
~
Entweder:
Von der Kuppe einige Hun-
dertstel mm abschleifen.
Either:
grind off a few hundredths
of a mm (about 1/1000)
from end face of screw.
Schnecke einschwenken (sie-
he Seite 7-70) und Spíe1
prüfen.
Engage worm (p 7-70) and
check backlash.
~
~
~4
Oder:
Abstimm-Ringe beilegen.
Or:
insert shims.
Gegebenenfalls Justier-
Vorgang wíederholen, bis
gewünschtes Schnecken-
spiel erreicht ist.
If required, repeat pro-
cedure until excessive
backlash is eliminated.
7-82
