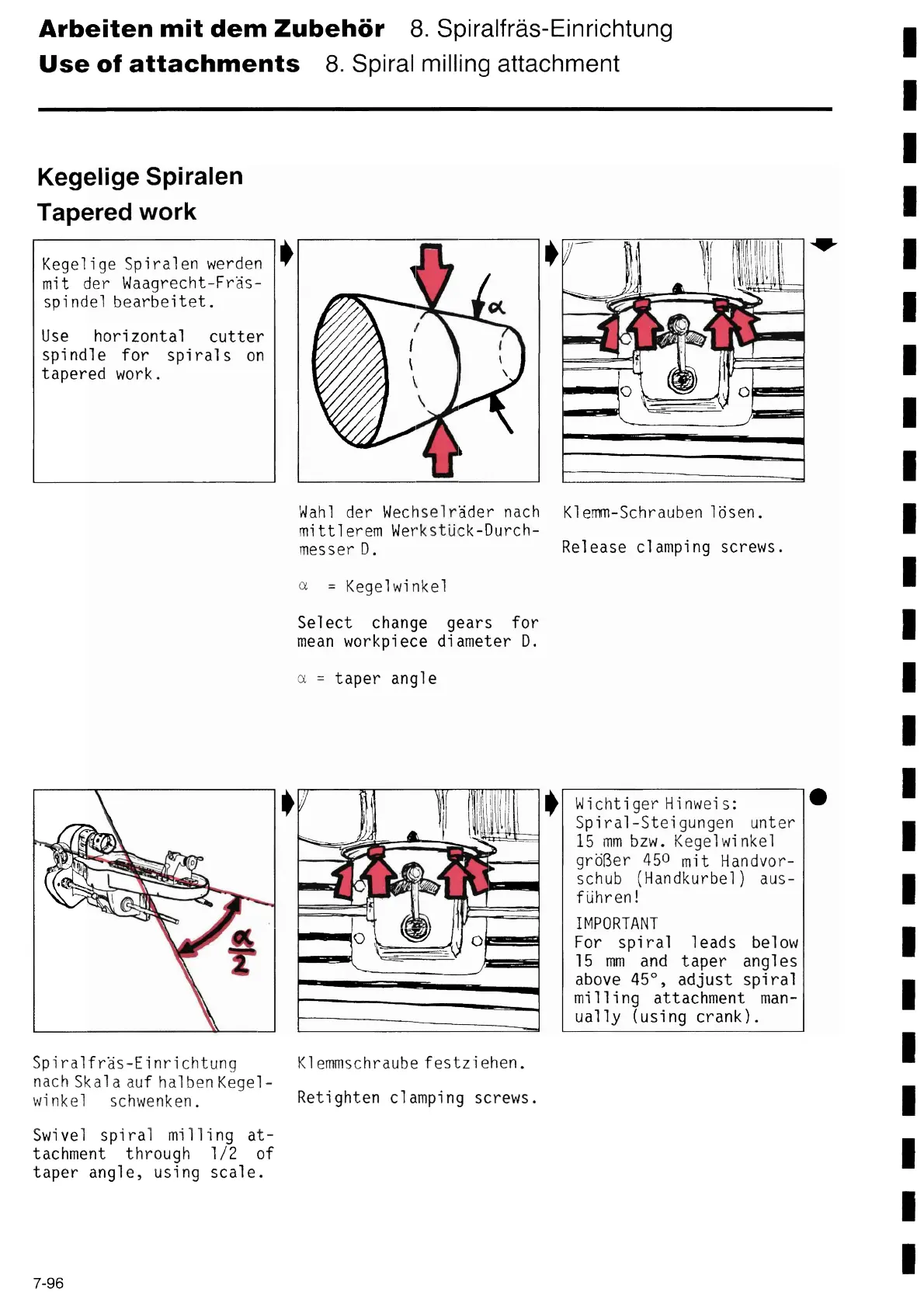

Arbeiten mit dem Zubehör 8. Spiralfräs-Einrichtung
Use of attachments 8. Spiral milling attachment
Kegelíge Spíralen
Tapered work
Kegelige Spíralen werden
mit der Waagrecht-Fräs-
spindel bearbeitet.
Use horizontal cutter
spindle for spirals on
tapered work.
Spíralfräs-Eínrichtung
nach Ska1a auf halbenKegel-
winkel schwenken.
Swível spíral milling at-
tachment through 1/2 of
taper angle, using scale.
,
Wah1 der Wechselräder nach
mittlerem Werkstűck-Durch-
messer D.
a = Kegelwinkel
Select change gears for
mean workpiece diameter D.
a = taper angle
Klemmschraube festziehen.
Retighten clamping screws.
,
K1emm-Schrauben lősen.
Release clamping screws.
Wichtiger Hinweis:
Spiral-Steigungen unter
15 mm bzw. Kegelwinkel
grőβer 450 mit Handvor-
schub (Handkurbel) aus-
fűhren!
IMPORTANT
For spiral leads below
15 mm and taper angles
above 45°, adjust spiral
milling attachment man-
ua11y (using crank).
І
І
І
І
І
І
І
І
І
І
І
І
. І
І
І
І
І
І
І
І
:
7-96
