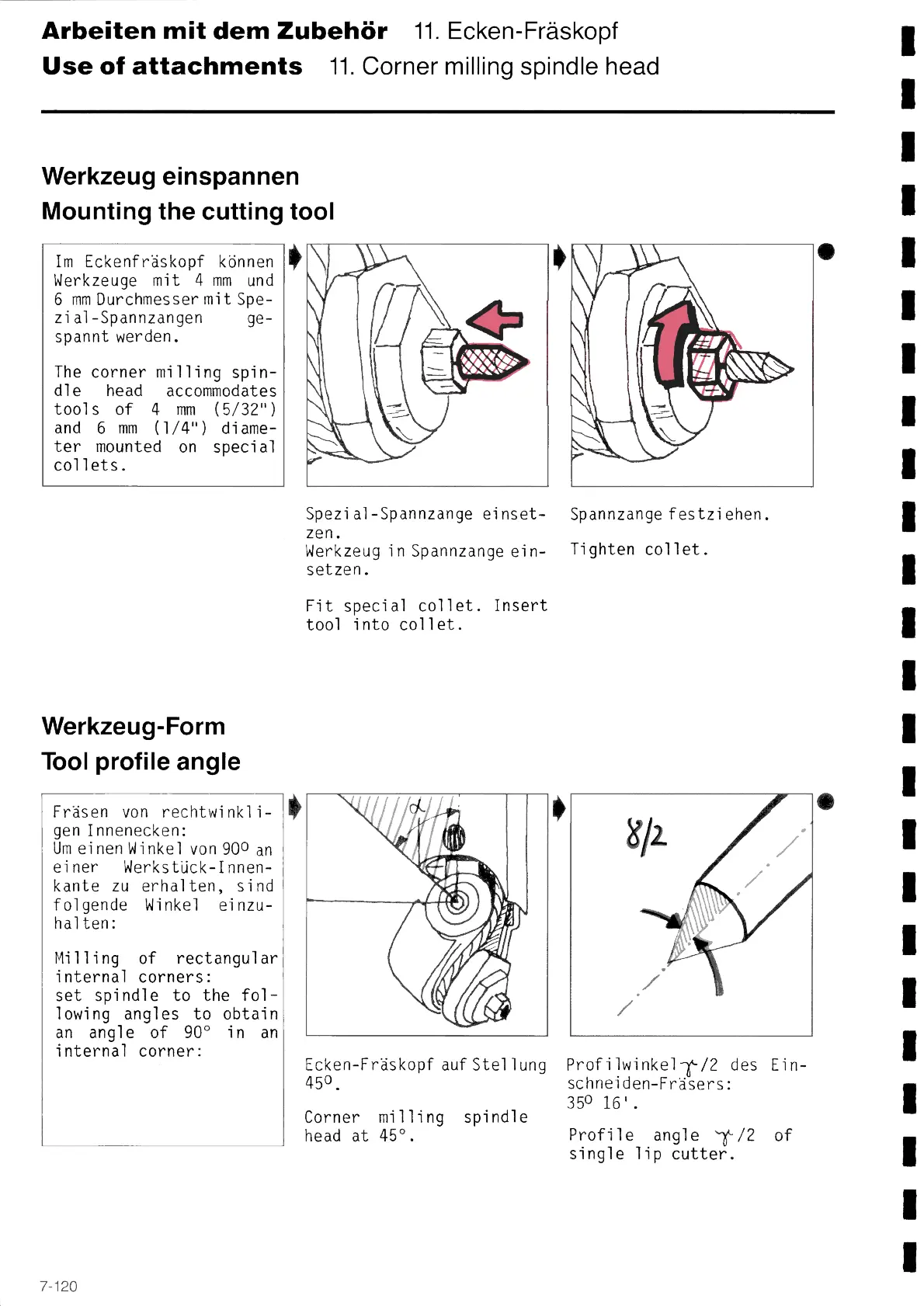

Arbeiten mit dem Zubehör 11. Ecken-Fräskopf
Use of attachments 11. Corner milling spindle head
Werkzeug eínspannen
Mountíng the cutting tool
Im Eckenfräskopf können
Werkzeuge mit 4 mm und
6 mm Durchmesser mit Spe-
zial-Spannzangen ge-
spannt werden.
The corner milling spin-
d1e head accommodates
tools of 4 mm (5/32")
and 6 mm (1/41) diame-
ter mounted on specíal
collets.
Werkzeug-Form
Too1 profíle angle
Fräsen von rechtwinkli-
gen Innenecken:
Um einen Winkel von 90o an
einer Werkstück-Innen-
kante zu erhalten, sind
f olgende Winkel einzu-
halten:
Millíng of rectangular
internal corners:
set spi nd1 e to the fo1-
lowing angles to obtain
an angle of 900 ín an
internal corner:
*
Spezial-Spannzange einset-
zen.
Werkzeug in Spannzange ein-
setzen.
Fit special collet. Insert
tool into collet.
Ecken-Fräskopf auf Stellung
450.
Corner milling spindle
head at 450.
Spannzange festziehen.
Tighten collet.
Prof í 1wí nkel--/2 des Ei n-
schneiden-Fräsers:
350 16' .
Profile angle - /2 of
single 1ip cutter.
