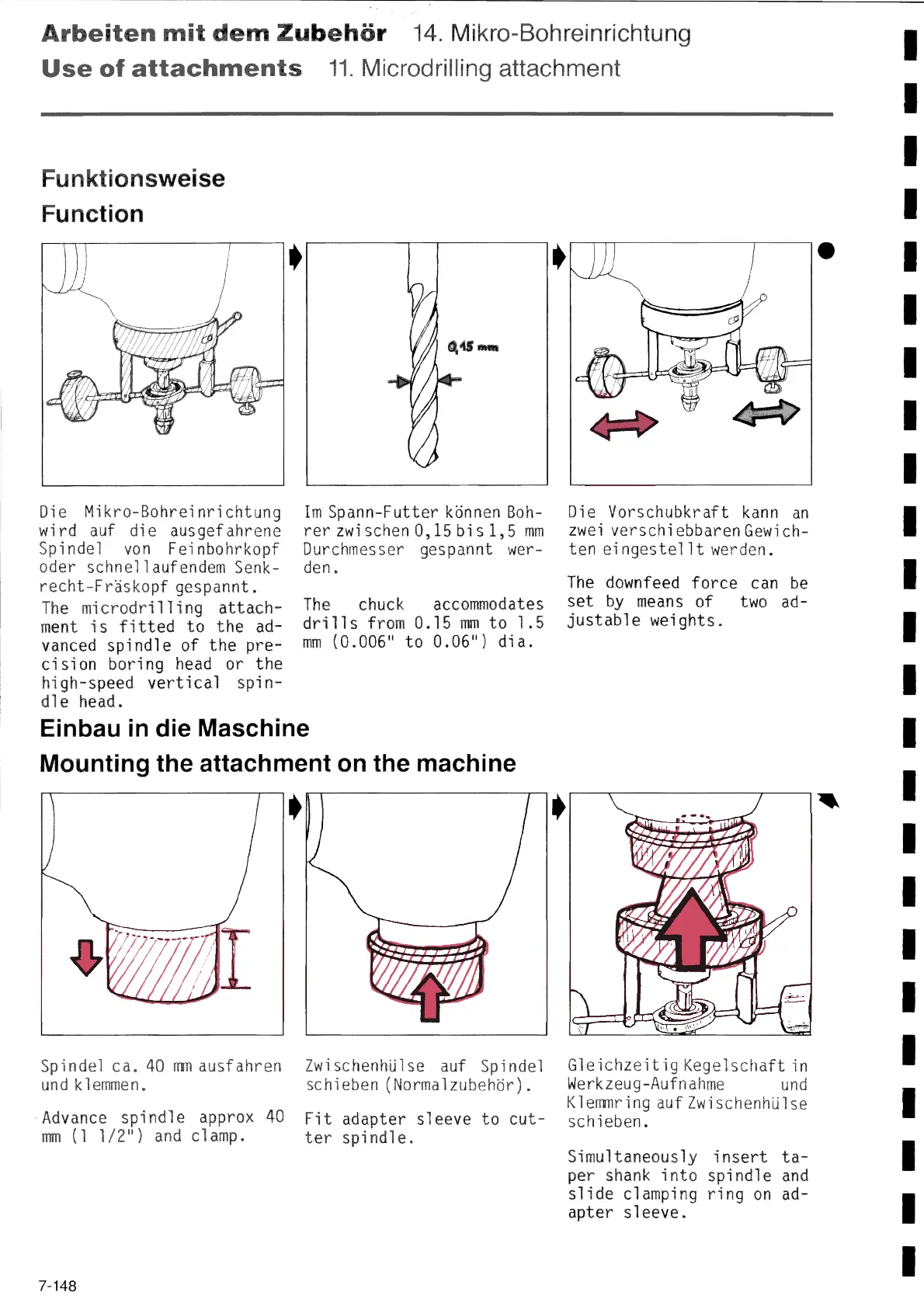

Arbeiten mit dem Zubehör 14. Mikro-Bohreinrichtung
Use of attachments 11. Microdrilling attachment
Funktíonsweíse
Functíon
Die Mikro-Bohreinrichtung
wird auf die ausgef ahrene
Spíndel von Feinbohrkopf
oder schnellaufendem Senk-
recht-Fräskopf gespannt.
The microdrilling attach-
ment is fitted to the ad-
vanced spindle of the pre-
cision boring head or the
high-speed vertical spin-
d1e head.
Eínbau ín die Maschine
Im Spann-Futter kőnnen Boh-
rer zwí schen 0,15 bí s 1, 5 mm
Durchmesser gespannt wer-
den.
The chuck accommodates
drílls from 0.15 mm to 1.5
mm (0.006" to 0.06) dia.
Mounting the attachment on the machíne
,
Spindel ca. 40 mm ausfahren
und klemmen.
Advance spindle approx 40
mm (1 1/2") and clamp.
Zwíschenhülse auf Spindel
schieben (Normalzubehőr).
Fit adapter sleeve to cut-
ter spindle.
Die Vorschubkraft kann an
zwei verschiebbarenGewich-
ten eingestellt werden.
The downfeed force can be
set by means of two ad-
justable weights.
Gleichzeitig Kegelschaft ín
Werkzeug-Aufnahme und
Klemmring auf Zwischenhülse
schieben.
Simultaneously insert ta-
per shank into spindle and
slide clamping ring on ad-
apter sleeve.
~
,
