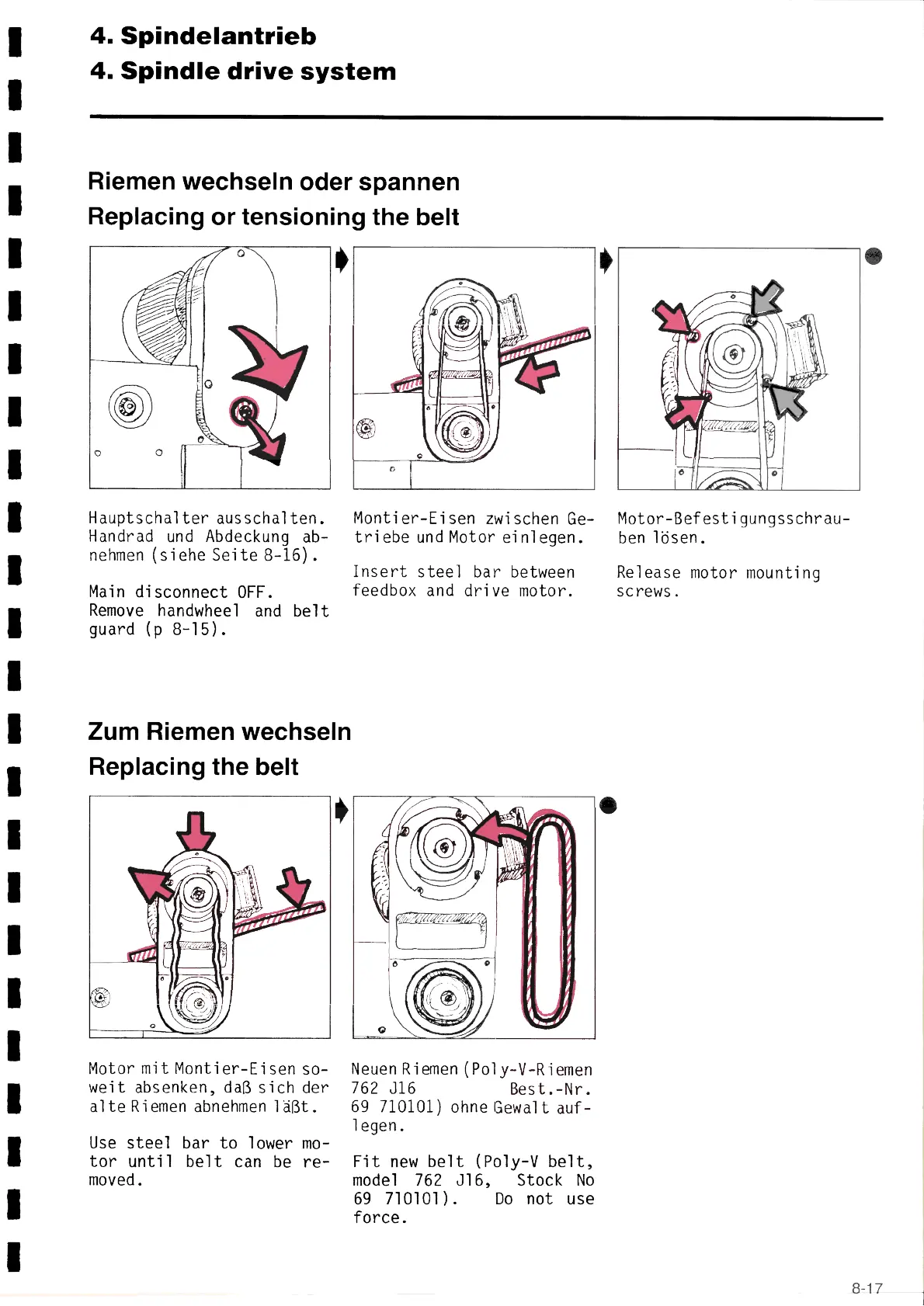

4. Spindelantrieb
4. Spindle drive system
Ríemen wechseln oder spannen
Replacíng or tensíoníng the belt
~
Hauptschalter ausschalten.
Handrad und Abdeckung ab-
nehmen (siehe Seite 8-16).
Main disconnect OFF.
Remove handwheel and belt
guard (p 8-15).
Zum Ríemen wechseln
Replacing the belt
*
Motor mit Montier-Eisen so-
weit absenken, daβ sich der
alte Riemen abnehmen 1äβt.
Use steel bar to lower mo-
tor unti 1 be1 t can be re-
moved.
Montier-Eisen zwischen Ge-
triebe und Motor einlegen.
Insert steel bar between
feedbox and drive motor.
Neuen Riemen(Po1y-V-Riemen
762 J16 Best.-Nr.
69 710101) ohne Gewa1 t auf -
legen.
Fit new belt (Po1y-V be1t,
model 762 J16, Stock No
69 710101). Do not use
force.
Motor-Befestigungsschrau-
ben lősen.
Release motor mounting
screws.
•
8-17
