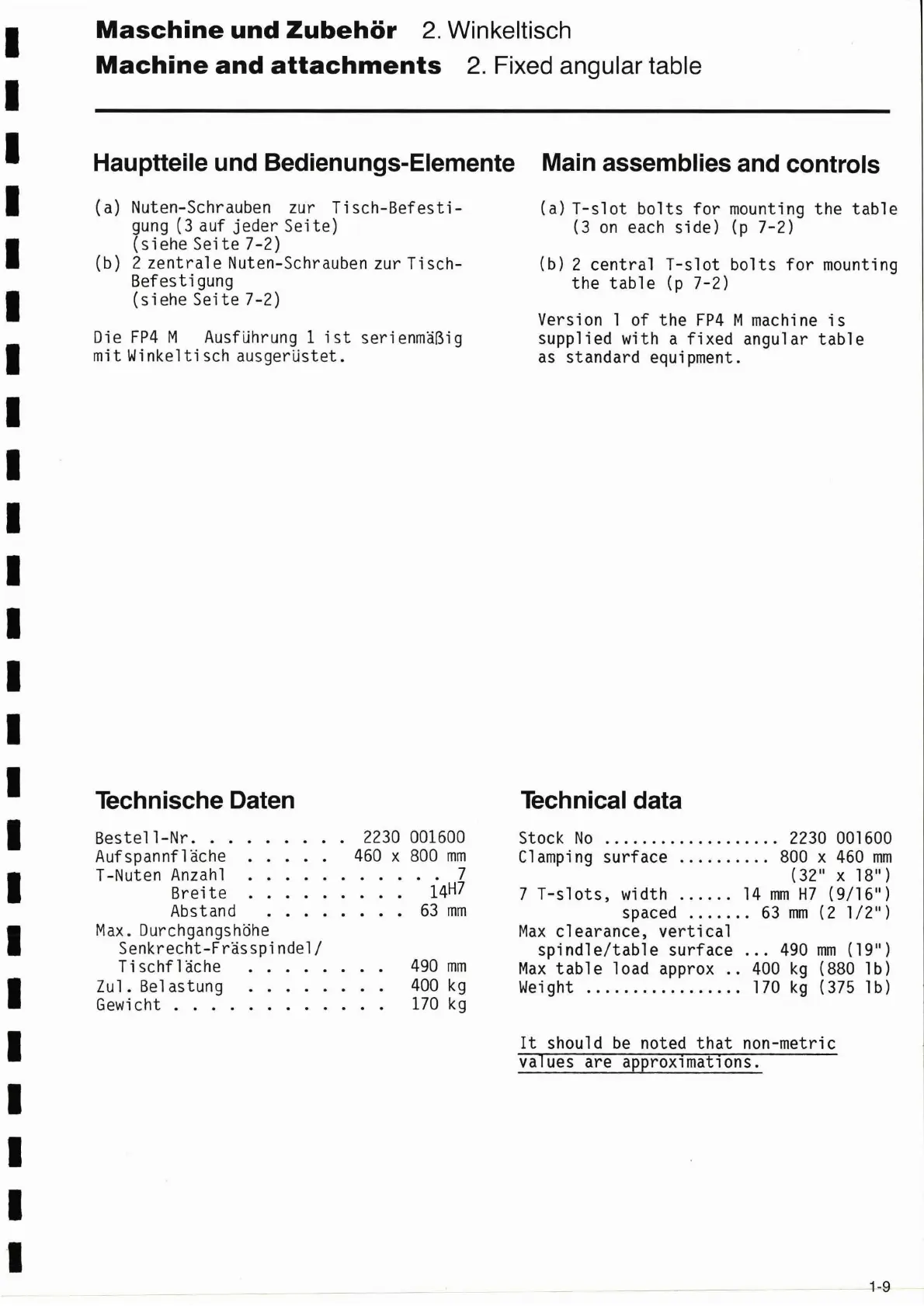

Maschine und Zubehör 2. Winkeltisch
Machine and attachments 2. Fixed angular table
Hauptteíle und Bedienungs-Elemente
(a)
(Ь)
Nuten-Schrauben zur Tisch-Befesti-
gung (3 auf jeder Seite)
(siehe Seite 7-2)
2 zentrale Nuten-Schrauben zur Tisch-
Befestigung
(siehe Seite 7-2)
Die FP4 M Ausführung 1 ist seríenmäβíg
mit Winkeltisch ausgerüstet.
Technísche Daten
Bestell-Nr......... 2230 001600
Auf spannf 1 äche . . . . . 460 x 800 mm
T-Nuten Anzahl . . . . . . . . . . 7
Brei te ......... 14H7
Abstand ........ 63 mm
Max. Durchgangshöhe
Senkrecht-Frässpindel
Tíschfläche ........ 490 mm
Zu1. Belastung ........ 400 kg
Gewi cht ............ 170 kg
/
Maín assemblíes and controls
(a) T-slot bolts for mounting the table
(3 on each side) (p 7-2)
(Ь) 2 central T-slot bolts for mounting
the table (p 7-2)
Version 1 of the FP4 M machine is
supplied with a fixed angular table
as standard equipment.
Technícal data
Stock No ................... 2230 001600
Clamping surface .......... 800 x 460 mm
(32" x 1811)
7 T-slots, width ...... 14 mm H7 (9/16")
spaced ....... 63 mm (2 1/21)
Max clearance, vertical
spindle/table surface ... 490 mm (191)
Max table load approx .. 400 kg (880 1Ь)
Weight ................. 170 kg (375 1b)
It should be noted that non-metric
va ues are approxımatıons.
1-9
