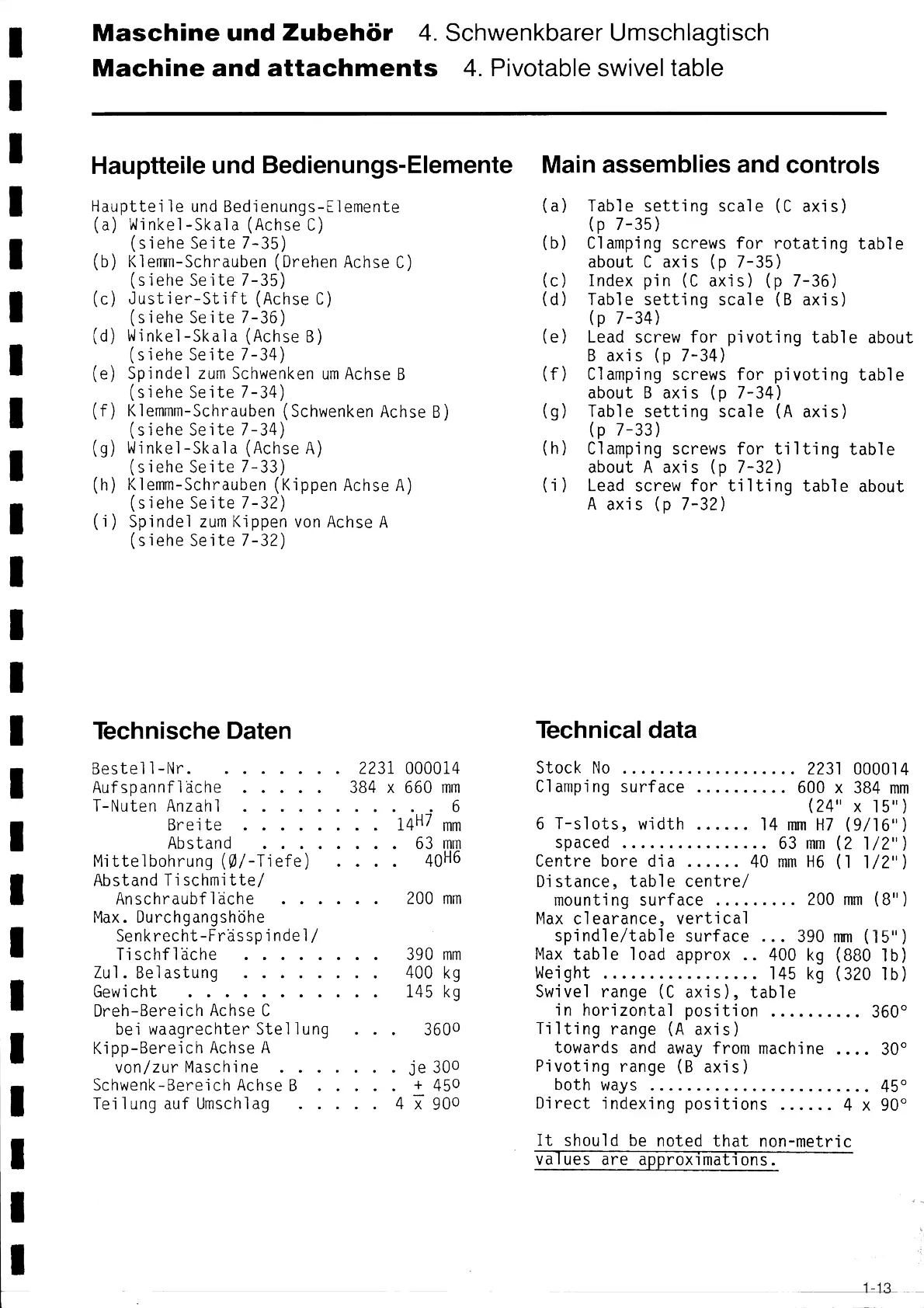

DECKEL FP4M - Page 38

Maschine und Zubehör 4.Schwenkbarer Umschlagtisch
Machine and attachments 4. Pivotable swivel table
Hauptteíle und Bedienungs-Elemente
Hauptteile und Bedienungs-Elemente
(a) Winkel-Ska1a (Achse C)
(siehe Seite 7-35)
K1emm-Schrauben (Drehen Achse C)
(siehe Seite 7-35)
Justíer-Stíft (Achse C)
(siehe Seite 7-36)
Wínkel-Ska1a (Achse B)
(siehe Seite 7-34)
Spindel zum Schwenken um Achse B
(siehe Seite 7-34)
Klemmm-Schrauben (Schwenken Achse B)
(siehe Seite 7-34)
Wínkel-Ska1a (Achse A)
(siehe Seite 7-33)
K1emm-Schrauben (Kippen Achse A)
(siehe Seíte 7-32)
Spindel zum Kippen von Achse A
(siehe Seite 7-32)
(b)
(c)
(d)
(e)
(f)
(9)
(h)
(í)
Technísche Daten
Bestell-fVr. ....... 2231 000014
Aufspannfläche ..... 384 x 660 mm
T-Nuten Anzahl ......... 6
Breite ........ 14H7 mm
Abstand ........ 63 mm
Mittelbohrung (Ø/-Tiefe) .... 40H6
Abstand Tischmitte/
Anschraubfläche ...... 200 mm
Max. Durchgangshöhe
Senkrecht-Frässpindel/
Tischfläche ........ 390 mm
Zu1. Belastung ........ 400 kg
Gewi cht ........... 145 kg
Dreh-Bereich Achse C
beí waagrechter Stellung ... 3600
Kipp-Bereich Achse A
von/zur Maschine ....... je 300
Schwenk-Bereích Achse B ..... + 450
Teilung auf Umschlag ..... 4 x 900
Maín assemblíes and controls
(a)
(Ь)
(c)
(d)
TaЬ1e setting scale (C axís)
(p 7-35)
Clamping screws for rotating table
about C axís (p 7-35)
Index pin (C axis) (p 7-36)
Tab1e setting scale (B axis)
(p 7-34)
(e) Lead screw for pivoting table about
B axís (p 7-34)
(f) Clamping screws for pivoting table
about B axis (p 7-34)
(g) Tab1e setting scale (A axís)
(p 7-33)
(h) Clamping screws for tiltíng table
about A axís (p 7-32)
(i) Lead screw for tilting table about
A axis (p 7-32)
Technícal data
Stock No ................... 2231 000014
Clamping surface .......... 600 x 384 mm
(24" x 15")
6 T-slots, width ...... 14 mm H7 (9/16")
spaced ................ 63 mm (2 1/2")
Centre bore dia ...... 40 mm H6 (1 1/2")
Distance, table centre/
mounting surface ......... 200 mm (8")
Max clearance, vertical
spindle/table surface ... 390 mm (15")
Max table load approx .. 400 kg (880 1Ь)
Weight ................. 145 kg (320 1b)
Swivel range (C axis), table
in horizontal position .......... 360°
Tilting range (A axis)
towards and away from machine .... 30°
Pivoting range (B axis)
both ways ........................ 45°
Direct indexing positions ...... 4 x 90°
It should be noted that non-metric
va ues are approxımatıons.
L--13--
