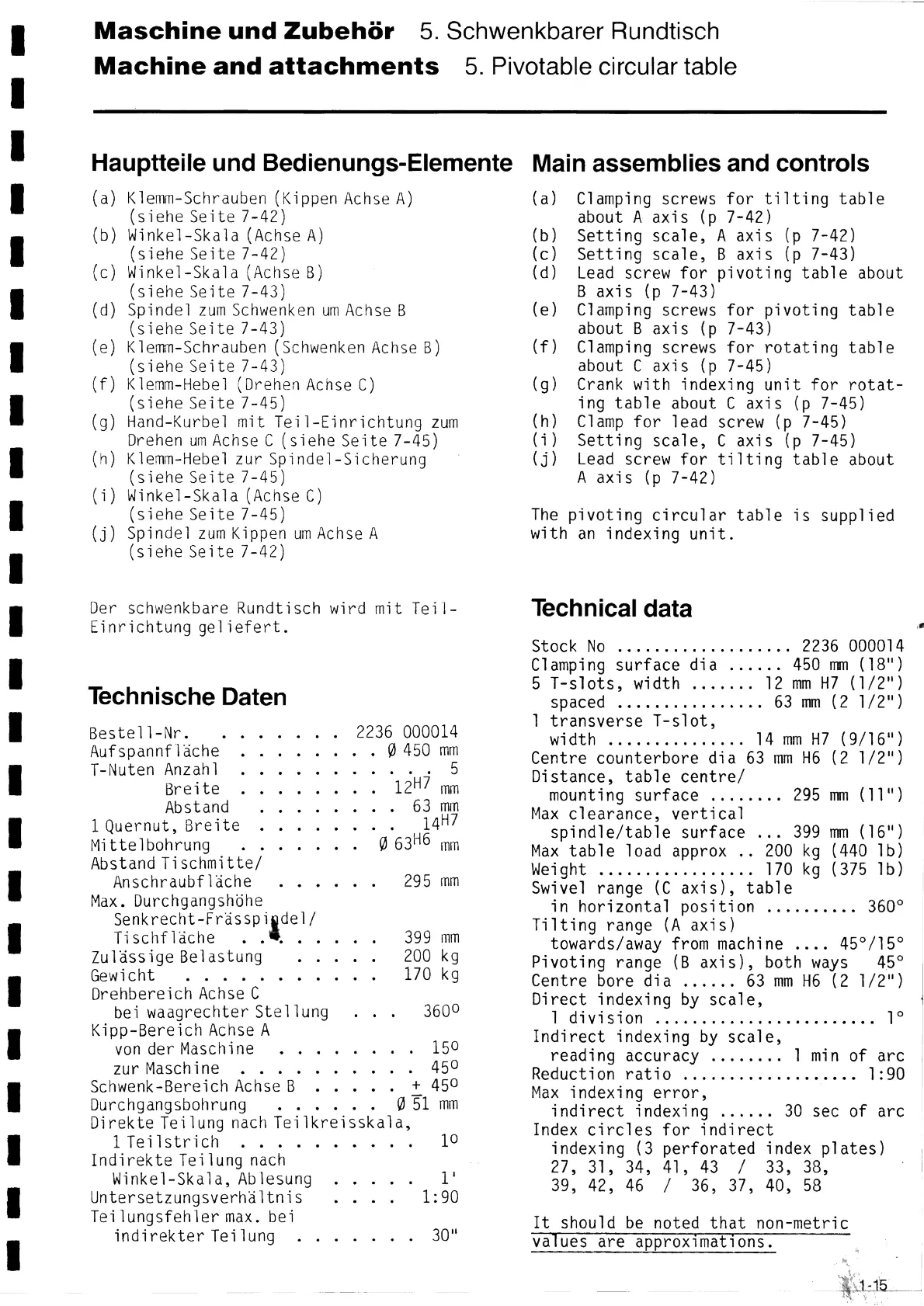

DECKEL FP4M - Page 40

Maschine und Zubehör 5.Schwenkbarer Rundtisch
Machine and attachments 5. Pivotable circular tabie
Hauptteíle und Bedíenungs-Elemente
(a)
(Ь)
(c)
(d)
(e)
(f)
(9)
(h)
(í)
(J)
K1emm-Schrauben (Kíppen Achse A)
(siehe Seite 7-42)
Winkel-Ska1a (Achse A)
(siehe Seite 7-42)
Winkel-Ska1a (Achse B)
(siehe Seite 7-43)
Spindel zum Schwenken um Achse B
(siehe Seite 7-43)
K1emm-Schrauben (Schwenken Achse B)
(siehe Seite 7-43)
K1emm-HeЬe1 (Drehen Achse C)
(siehe Seite 7-45)
Hand-Kurbel mit Teí1-Eínrichtung zum
Drehen um Achse C( s i ehe Se i te 7-45 )
K1emm-Hebe1 zur Spindel-Sícherung
(siehe Seite 7-45)
Winkel-Ska1a (Achse C)
(siehe Seite 7-45)
Spindel zum Kippen um Achse A
(siehe Seite 7-42)
Der schwenkbare Rundtisch wird mit Tei1-
Einrichtung geliefert.
Technísche Daten
Bestell-Nr. ....... 2236 000014
Aufspannfläche ........ Ø 450 mm
T-Nuten Anzahl ......... 5
Breite ........ 12H7 mm
Abstand ........ 63 mm
1 Quernut, Breite ........ 14H7
Mittelbohrung ....... Ø 63H6 mm
Abstand Tischmitte/
Anschraubfläche ...... 295 mm
Max. Durchgangshöhe
Senkrecht-Frässpi de1/
Tíschfläche ........ 399 mm
Zulässíge Belastung ..... 200 kg
Gewicht ........... 170 kg
Drehbereich Achse C
bei waagrechter Stellung ... 3600
Kipp-Bereich Achse A
von der Maschine
150
zur Maschine .......... 450
Schwenk-Bereich Achse B ..... + 450
Durchgangsbohrung .. ... Ø 51 mm
Direkte Teílung nach Teilkreisskala,
1 Tei lstrich .......... 10
Indirekte Teílung nach
Winke1-Ska1a, Ablesung ..... 1'
Untersetzungsverhältnis .... 1:90
Teílungsfehler max. beí
índírekter Teílung ....... 30"
Maín assemblíes and controis
(a)
(Ь)
(c)
(d)
(e)
(f)
(9)
(h)
(i)
(ј)
Clamping screws for tilting table
about A axís (p 7-42)
Setting scale, A axis (p 7-42)
Setting scale, B axís (p 7-43)
Lead screw for pivoting table about
B axís (p 7-43)
Clamping screws for pivoting table
about B axís (p 7-43)
Clamping screws for rotating table
about C axís (p 7-45)
Crank with indexing unit for rotat-
ing table about C axis (p 7-45)
C1amp for lead screw (p 7-45)
Setting scale, C axís (p 7-45)
Lead screw for tilting table about
A axis (p 7-42)
The pivoting círcular table is supplied
with an indexing unit.
Technícal data
Stock No ................... 2236 000014
Clamping surface dia ...... 450 mm (18")
5 T-slots, width ....... 12 mm H7 (1/2")
spaced ................ 63 mm (2 1/2")
1 transverse T-s1ot,
width ............... 14 mm H7 (9/16")
Centre counterbore dia 63 mm H6 (2 1/2")
Distance, table centre/
mounting surface ........ 295 mm (11")
Max clearance, vertical
spindle/table surface ... 399 mm (16")
Max table load approx .. 200 kg (440 1Ь)
Weight ........... .. 170 kg (375 1Ь)
Swivel range (C axis), table
in horizontal position .......... 360°
Tilting range (A axís)
towards/away from machine .... 45°/15°
Pivoting range (B axís), both ways 45°
Centre bore dia ...... 63 mm H6 (2 1/2")
Direct indexing by scale,
1 division ........................ 1°
Indirect indexing by scale,
reading accuracy ........ 1 min of arc
Reduction ratio .............. ... 1:90
Max indexing error,
indirect indexing ...... 30 sec of arc
Index circles for indirect
indexing (3 perforated index plates)
27, 31, 34, 41, 43 / 33, 38,
39, 42, 46 / 36, 37, 40, 58
It should be noted that non-metric
va ues are approxımatıons.
