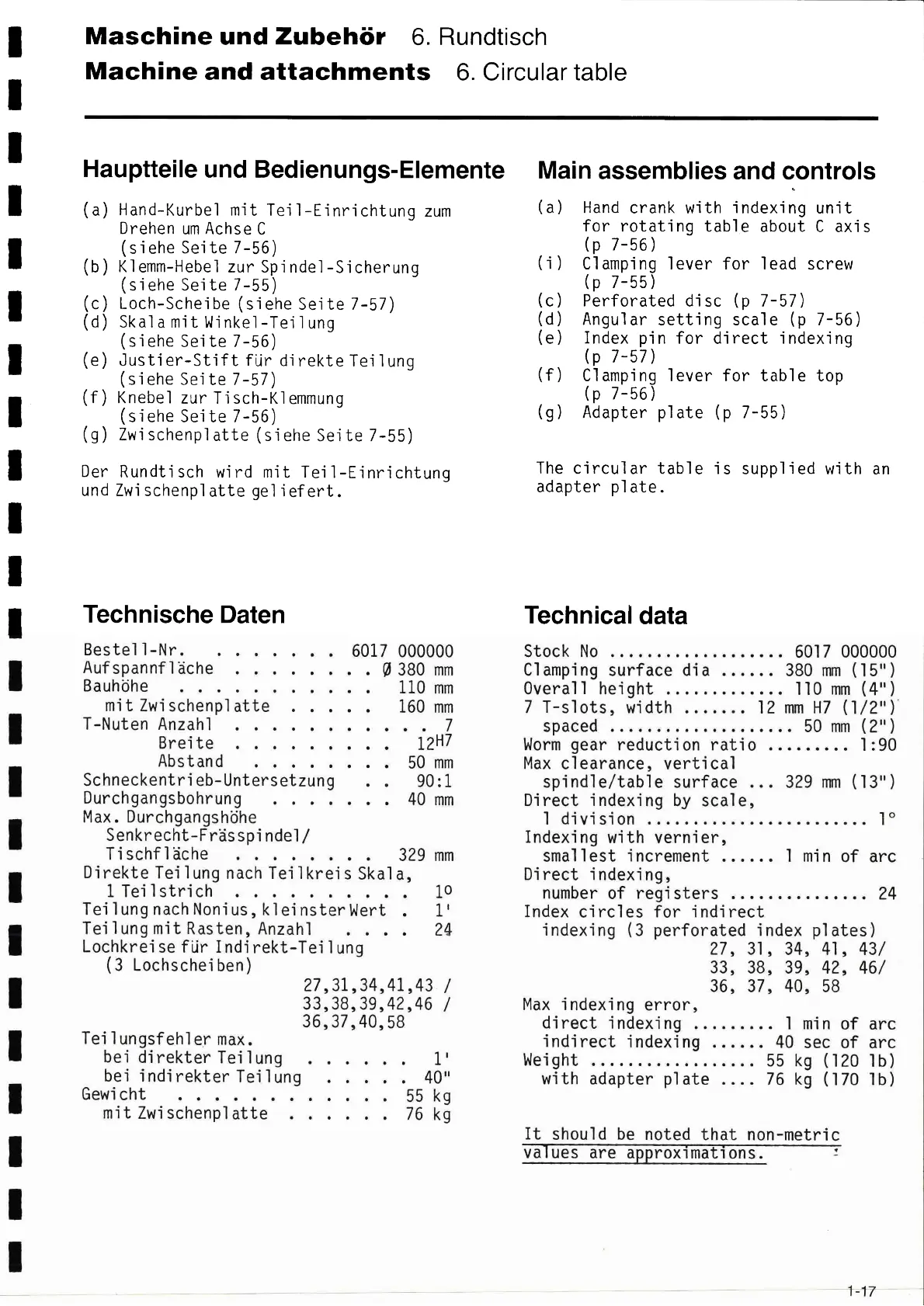

Maschine und Zubehör 6. Rundtisch
Machíne and attachments 6.Círcular table
Hauptteíle und Bedíenungs-Elemente
(a)
(Ь)
(c)
(d)
(e)
(f)
(9)
Hand-Kurbel mit Tei1-Einrichtung zum
Drehen um Achse C
(siehe Seite 7-56)
K1emm-HeЬe1 zur Spíndel-Sícherung
(siehe Seite 7-55)
Loch-Scheíbe (siehe Seíte 7-57)
Ska1a mit Winkel-Teílung
(siehe Seíte 7-56)
Justier-Stift für direkte Teilung
(siehe Seíte 7-57)
Knebel zur Tisch-Klemmung
(siehe Seite 7-56)
Zwischenplatte (siehe Seite 7-55)
Der Rundtisch wird mit Tei1-Einrichtung
und Zwíschenplatte gelief ert.
Technísche Daten
Bestell-Nr. ....... 6017 000000
Auf spannf 1 äche ........ Ø 380 mm
Bauhőhe ........... 110 mm
mit Zwischenplatte ..... 160 mm
T-Nuten Anzahl ........... 7
Brei te ......... 12H7
Ab s t an d ........ 50 mm
Schneckentrieb-Untersetzung .. 90:1
Durchgangsbohrung ....... 40 mm
Max. Durchgangshőhe
Senkrecht-Frässpindel/
T í schf 1 äche ........ 329 mm
Direkte Teilung nach Teilkreis Ska1a,
1 Teilstrich . . ...... 10
TeilungnachNonius,kleinster Wert . 1'
Tei 1 ung mit Rasten, Anzahl .... 24
Lochkreise für Indírekt-Teílung
(3 Lochscheiben)
27,31,34,41,43 /
33,38,39,42,46 /
36,37,40,58
Tei 1 ungsf eh1 er max.
bei direkter Teilung ...... 1'
beí índírekter Teílung ..... 40"
Gewi cht ... ........ 55 kg
mit Zwischenplatte ...... 76 kg
Maín assemblíes and controls
(a) Hand crank with indexing unit
for rotating tabl.e about C axis
(p 7-56)
(i) Clamping lever for lead screw
(p 7-55)
(c) Perforated disc (p 7-57)
(d) Angular setting scale (p 7-56)
(e) Index pin for direct indexing
(p 7-57)
(f) Clamping lever for table top
(p 7-56)
(g) Adapter plate (p 7-55)
The círcular table is supplied with an
adapter plate.
Technícal data
Stock No ................... 6017 000000
Clamping surface dia ...... 380 mm (15")
Overall height .............. 110 mm (411)
7 T-slots, width ....... 12 mm H7 (1/2")
spaced .................... 50 mm (2")
Worm gear reduction ratio ......... 1:90
Max clearance, vertical
spindle/table surface ... 329 mm (13")
Direct indexing by scale,
1 division ........................ 1°
Indexing with vernier,
smallest increment ...... 1 mín of arc
Direct indexing,
number of registers ............... 24
Index circles for indirect
indexing (3 perforated index plates)
27, 31, 34, 41, 43/
33, 38, 39, 42, 46/
36, 37, 40, 58
Max indexing error,
direct indexing ......... 1 min of arc
indirect indexing ...... 40 sec of arc
Weight .................. 55 kg (120 1Ь)
with adapter plate .... 76 kg (170 1Ь)
It should be noted that non-metric
va ues are approxımatıons.
1-17
