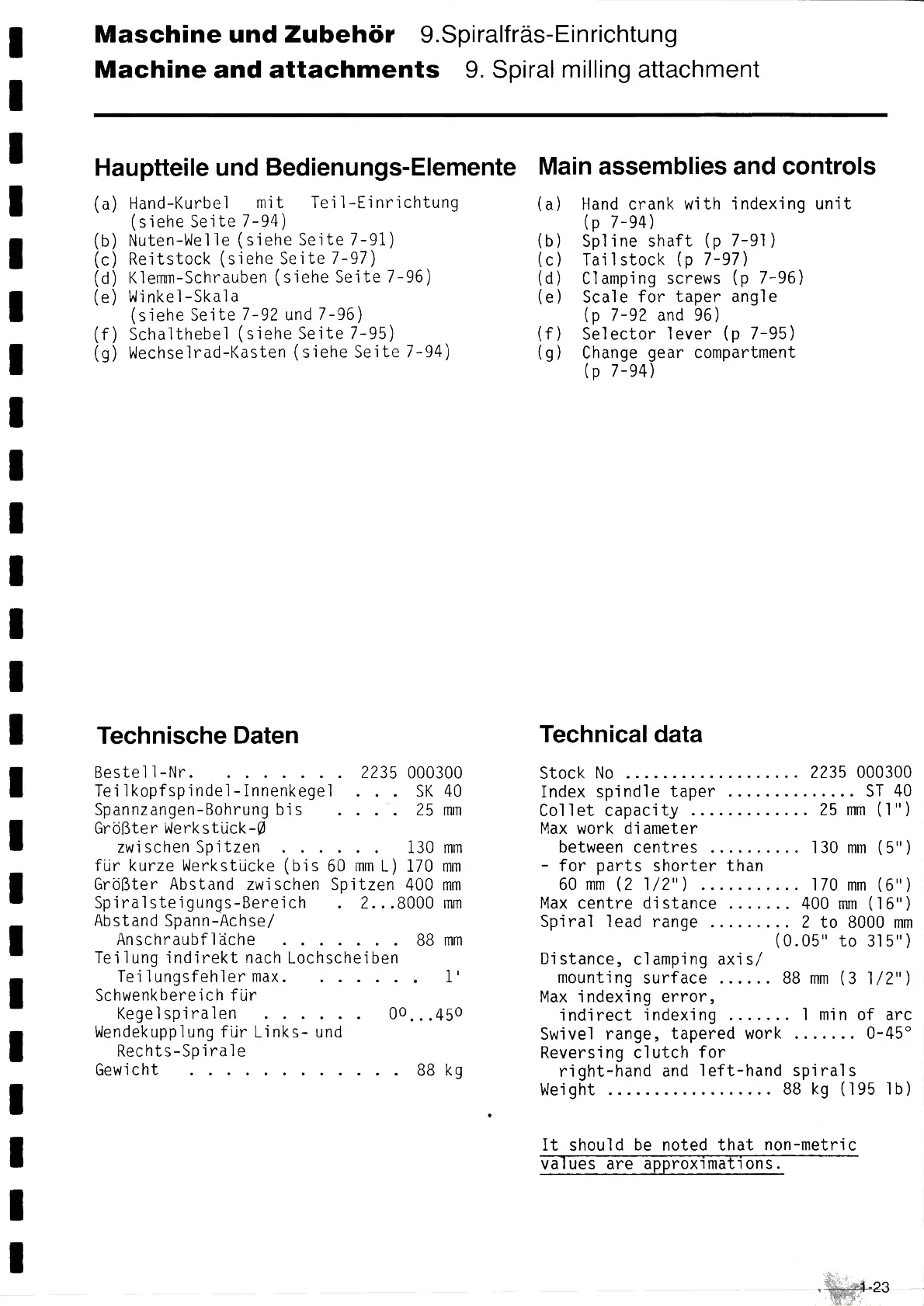

Maschine und Zubehör 9.Spíralfräs-Eínrichtung
Machíne and attachments 9. Spiral milling attachment
Hauptteíle und Bedíenungs-Elemente
(a)
(Ь)
(c)
(d)
(e)
(f)
(9)
Hand-Kurbel mit Tei1-Einrichtung
(siehe Seite 7-94)
Nuten-We11e (siehe Seite 7-91)
Reitstock (siehe Seite 7-97)
K1emm-Schrauben (siehe Seite 7-96)
Winkel-Ska1a
(siehe Seite 7-92 und 7-96)
Schalthebel (siehe Seite 7-95)
Wechselrad-Kasten (siehe Seite 7-94)
Technísche Daten
Bestell-Nr. ....... 2235 000300
Teilkopfspindel-Innenkegel ... SK 40
Spannzangen-Bohrung bis .... 25 mm
Gröβter Werkstűck-Ø
zwischen Spítzen ..... 130 mm
fűr kurze Werkstűcke (bís 60 mm L) 170 mm
Gröβter Abstand zwischen Spitzen 400 mm
Spiralsteígun4s-Bereích . 2...8000 mm
Abstand Spann-Achse/
Anschraubfläche .... . 88 mm
Teilung indirekt nach Lochscheiben
Teílungsfehler max. ...... 1'
Schwenkbereich fűr
Kegelspíralen .....
Wendekupplung fűr Links- und
Rechts-Spirale
Gewicht . . . . . . . . .
Oo...450
88 kg
Main assemblíes and controls
(a)
(b)
(c)
(d)
(e)
(f)
(g)
Hand crank with indexing unit
(p 7-94)
Spline shaft (p 7-91)
Tailstock (p 7-97)
Clamping screws (p 7-96)
Sca1e for taper angle
(p 7-92 and 96)
Selector lever (p 7-95)
Change gear compartment
(p 7-94)
Technical data
Stock No ................... 2235 000300
Index spindle taper .............. ST 40
Co11et capacity ............. 25 mm (1")
Max work diameter
between centres .......... 130 mm (5")
- for parts shorter than
60 mm (2 1/211) ........... 170 mm (611)
Max centre distance ....... 400 mm (16")
Spíral lead range ......... 2 to 8000 mm
(0.05" to 315)
Distance, clamping axis/
mounting surface ...... 88 mm (3 1/2")
Max indexing error,
indirect indexing ....... 1 min of arc
Swivel range, tapered work ....... 0-45°
Reversing clutch for
right-hand and left-hand spirals
Weight .................. 88 kg (195 1Ь)
It should be noted that non-metric
va ues are approxımatıons.
