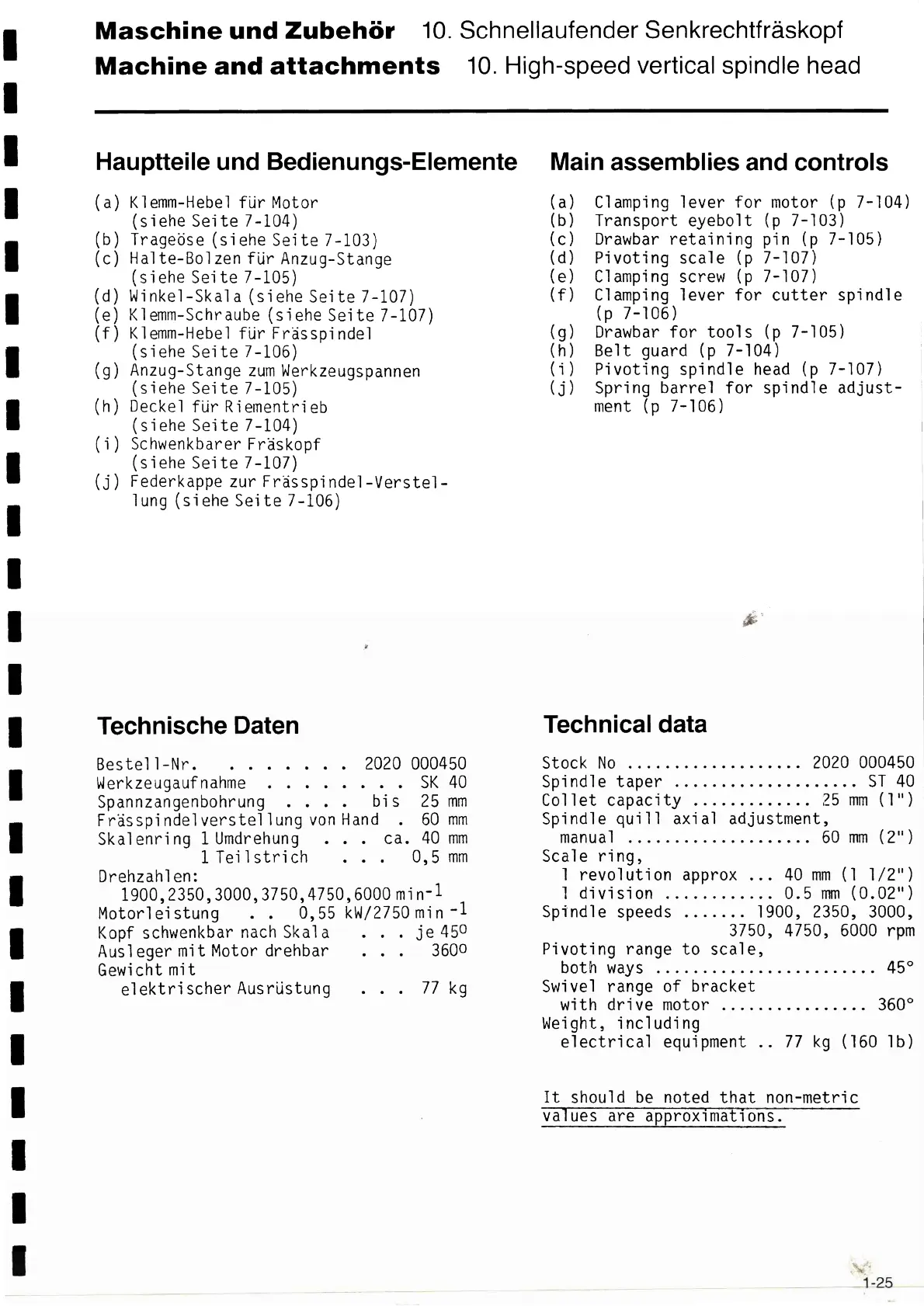

Maschine und Zubehör 10. Schnellaufender Senkrechtfräskopf
Machine and attachments 10. High-speed vertical spindle head
Hauptteíle und Bedíenungs-Elemente
(a)
(Ь)
(c)
(d)
(e)
(f)
(9)
(h)
(і)
(j )
K1emm-HeЬe1 für Motor
(siehe Seíte 7-104)
Trageőse (siehe Seíte 7-103)
Ha1te-Bolzenfür Anzug-Stange
(siehe Seite 7-105)
Winkel-Ska1a (siehe Seite 7-107)
K1emm-Schraube (siehe Seite 7-107)
K1emm-HeЬe1 für Frässpíndel
(siehe Seite 7-106)
Anzug-Stange zum Werkzeugspannen
(siehe Seite 7-105)
Deckel für Riementrieb
(siehe Seite 7-104)
Schwenkbarer Fräskopf
(siehe Seite 7-107)
Federkappe zur Frässpíndel-Verstel-
lung (siehe Seite 7-106)
Technísche Daten
Bestell-Nr. ....... 2020 000450
Werkzeugaufnahme ........ SK 40
Spannzangenbohrung .... bis 25 mm
Frässpíndelverstellung von Hand . 60 mm
Skalenring 1 Umdrehung ... ca. 40 mm
1 Teilstrich ... 0,5 mm
Drehzahlen:
1900,2350,3000,3750,4750,6000 mín-1
Motorleistung .. 0,55 kW/2750 mín -1
Kopf schwenkbar nach Ska1a ... je 450
Aus 1 eger mi t Motor drehbar . . . 3600
Gewicht mit
elektrischer Ausrüstung ... 77 kg
Maín assemblíes and controls
(a)
(b)
(c)
(d)
(e)
(f)
(g)
(h)
(i)
(j)
Clamping lever for motor (p 7-104)
Transport eyebolt (p 7-103)
Drawbar retaining pin (p 7-105)
Pivoting scale (p 7-107)
Clamping screw (p 7-107)
Clamping lever for cutter spindle
(p 7-106)
Drawbar for tools (p 7-105)
Be1t guard (p 7-104)
Pivoting spindle head (p 7-107)
Spring barrel for spindle adjust-
ment (p 7-106)
Technícal data
Stock No ................... 2020 000450
Spindle taper .................... ST 40
Co11et capacity ............. 25 mm (1")
Spíndle qui11 axial adjustment,
manual .................... 60 mm (2")
Sca1e ring,
1 revolution approx ... 40 mm (1 1/2")
1 division ............ 0.5 mm (0.02)
Spíndle speeds ....... 1900, 2350, 3000,
3750, 4750, 6000 rpm
Pivoting range to scale,
both ways ........................ 45°
Swivel range of bracket
with drive motor ................ 360°
Weight, including
electrical equipment .. 77 kg (160 1Ь)
It should be noted that non-metric
va ues are approxımatıons.
