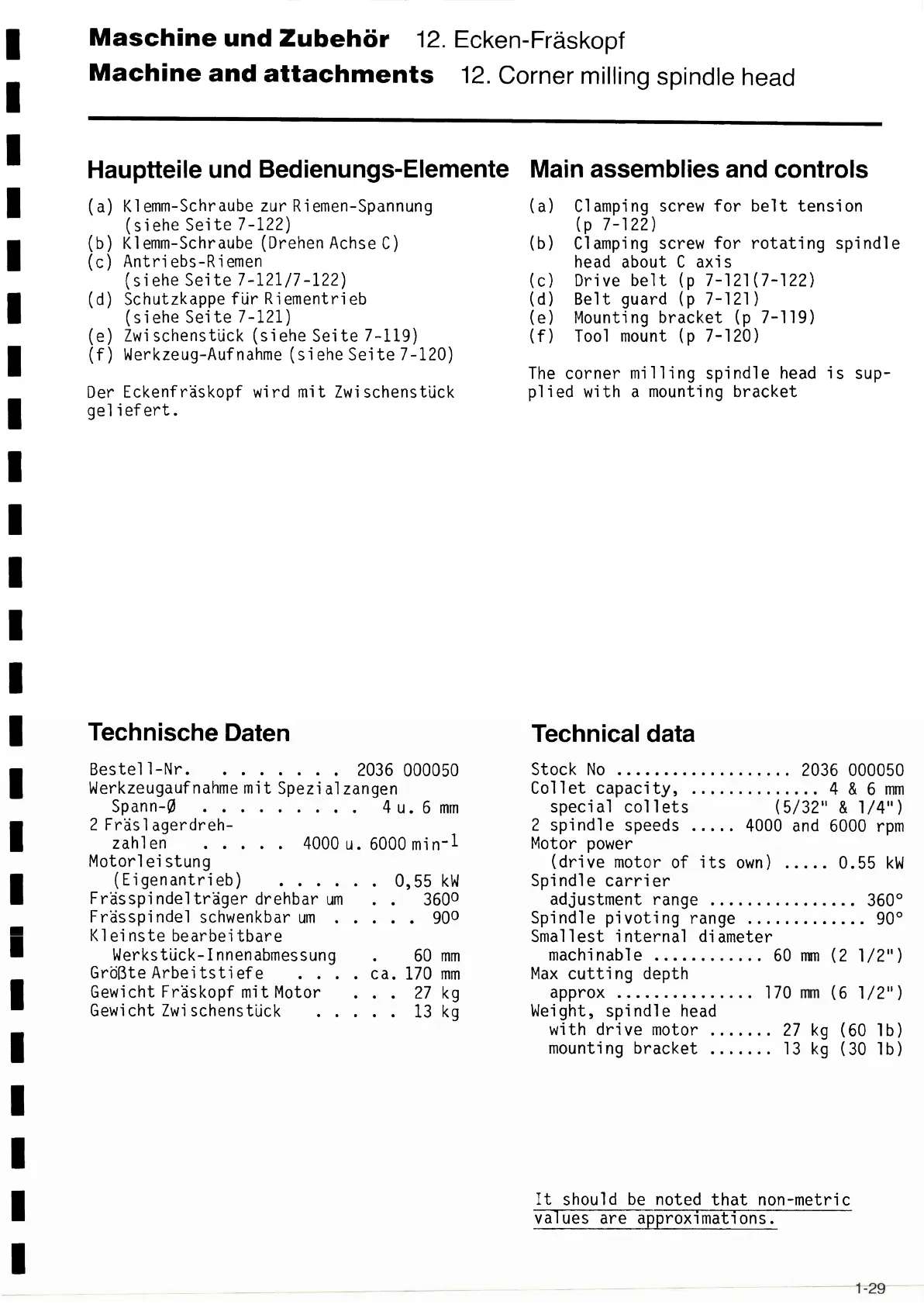

DECKEL FP4M - Page 54

Maschine und Zubehőr 12. Ecken-Fräskopf
Machine and attachments 12. Corner milling spindfe head
Hauptteíle und Bedíenungs-Elemente
(a) K1emm-Schraube zur Riemen-Spannung
(siehe Seite 7-122)
(b) K1emm-Schraube (Drehen Achse C)
(c) Antriebs-Riemen
(siehe Seite 7-121/7-122)
(d) Schutzkappe für Riementrieb
(siehe Seite 7-121)
(e) Zwíschenstück (siehe Seite 7-119)
(f ) Werkzeug-Auf nahme ( s i ehe Sei te 7-120)
Der Eckenfräskopf wird mit Zwischenstück
ge1 iefert.
Technísche Daten
Bestell-Nr. ....... 2036 000050
Werkzeugaufnahme mit Spezialzangen
Spann-Ø . . . . . . . . . 4 u. 6 mm
2 Fräslagerdreh-
zahlen ..... 4000 u. 6000 mín-1
Motorl ei stung
(Eigenantrieb) ...... 0,55 kW
Frässpíndelträger drehbar um .. 3600
Frässpindel schwenkbar um ..... 900
Kleinste bearbeitbare
Werkstück-Innenabmessung . 60 mm
Gröβte Arbeítstiefe .... ca. 170 mm
Gewicht Fräskopf mit Motor ... 27 kg
Gewicht Zwíschenstück ..... 13 kg
(c)
(d)
(e)
(f)
Maín assemblíes and controls
(a) Clamping screw for belt tension
(p 7-122)
(b) Clamping screw for rotating spindle
head about C axis
Drive belt (p 7-121(7-122)
Be1t guard (p 7-121)
Mounting bracket (p 7-119)
Too1 mount (p 7-120)
The corner milling spindle head is sup-
plied with a mounting bracket
Technícal data
Stock No ................... 2036 000050
Co11et capacity ............... 4& 6 mm
specíal collets (5/32" & 1/4")
2 spindle speeds ..... 4000 and 6000 rpm
Motor power
(drive motor of its own) ..... 0.55 kW
Spindle carrier
adjustment range ................ 360°
Spindle pivoting range ............. 90°
Smallest internal diameter
machinable ............ 60
Max cutting depth
approx ...............
Weight, spindle head
with drive motor ....... 27 kg (60 1b)
mounting bracket ....... 13 kg (30 1Ь)
mm (2 1/2")
170 mm (6 1/2")
It should be noted that non-metric
va ues are approxımatıons.
1-29
