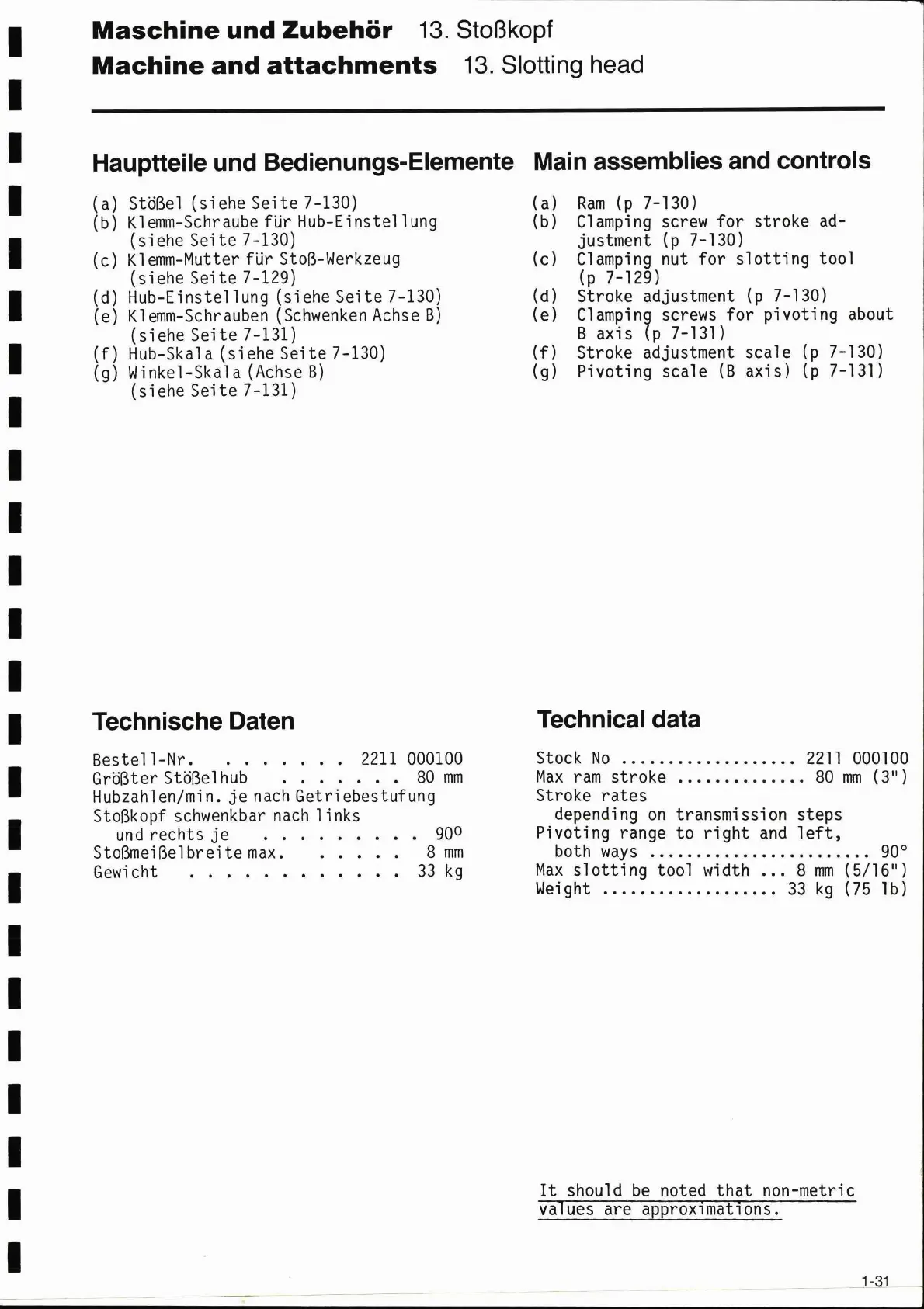

Maschine und Zubehőr 13. Stoβkopf
Machíne and attachments 13. slotting head
Hauptteíle und Bedíenungs-Elemente
(a)
(Ь)
(c)
(d)
(e)
(f)
(g)
Stöβel (siehe Seite 7-130)
klemm-Schraube für Hub-Einstellung
(siehe Seite 7-130)
klemm-Mutter für Stoβ-Werkzeug
(siehe Seite 7-129)
Hub-Einstellung (síehe Seite 7-130)
K1emm-Schrauben (Schwenken Achse B)
(siehe Seite 7-131)
Hub-Ska1a (siehe Seite 7-130)
Winkel-Ska1a (Achse B)
(siehe Seite 7-131)
Technísche Daten
Bestell-Nr. ....... 2211 000100
Gröβter Stdβelhub ....... 80 mm
Hubzahl en/mi n. je nach Getri ebestuf ung
Stoβkopf schwenkbar nach links
und rechts je ......... 90°
Stoβmeiβelbreite max. ..... 8 mm
Gewi cht . . . . . . . . . . . . 33 kg
Maín assemblíes and controls
(a)
(b)
(c)
(d)
(e)
(f)
(g)
Ram (p 7-130)
Clamping screw for stroke ad-
justment (p 7-130)
Clamping nut for slotting tool
(p 7-129)
Stroke adjustment (p 7-130)
Clamping screws for pivoting about
B axís (p 7-131)
Stroke adjustment scale (p 7-130)
Pivoting scale (B axís) (p 7-131)
Technícal data
Stock No ................... 2211 000100
Max ram stroke .............. 80 mm (311)
Stroke rates
depending on transmission steps
Pivoting range to right and 1eft,
both ways ..................... . 90°
Max slotting tool width ... 8 mm (5/16")
Weight ................... 33 kg (75 1b)
It should be noted that non-metric
va ues are approxımatıons.
1-31
