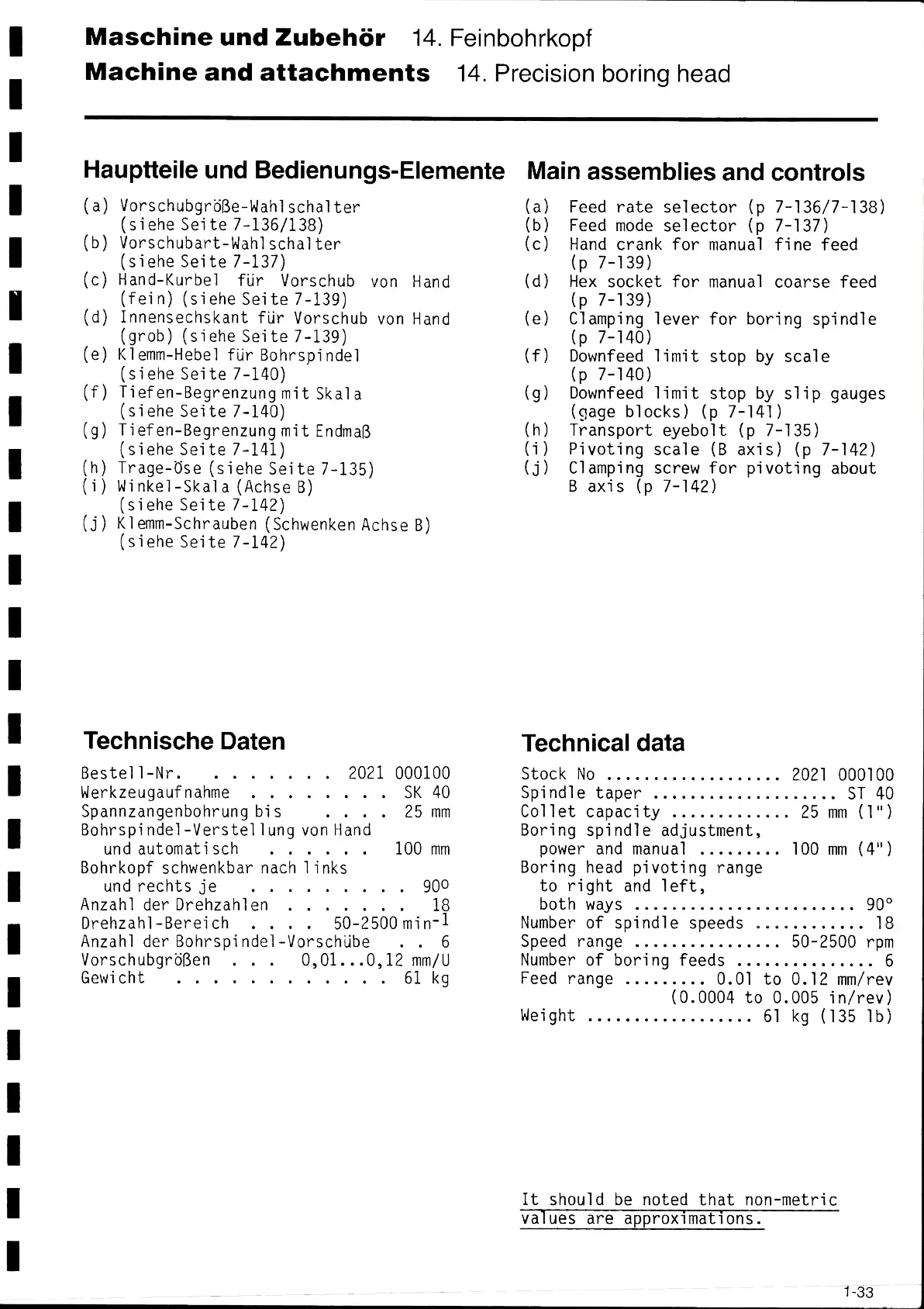

Maschine und Zubehör 14. Feinbohrkopf
Machine and attachments 14. Precision boring head
Hauptteíle und Bedíenungs-Elemente
(a)
(Ь)
(c)
(d)
(e)
(f )
(9)
(h)
(i)
(j )
Vorschubgrőβe-Wahlschalter
(siehe Seite 7-136/138)
Vorschubart-Wahl schal ter
(siehe Seite 7-137)
Hand-Kurbel für Vorschub von Hand
(fein) (siehe Seite 7-139)
Innensechskant für Vorschub von Hand
(grob) (siehe Seite 7-139)
K1emm-HeЬe1 für Bohrspindel
(siehe Seite 7-140)
Tiefen-Begrenzung mit Ska1a
(siehe Seite 7-140)
Tiefen-Begrenzung mit EndmaB
(siehe Seite 7-141)
Trage-Őse (siehe Seite 7-135)
Winkel-Ska1a (Achse B)
(siehe Seite 7-142)
K1emm-Schrauben (Schwenken Achse B)
(siehe Seite 7-142)
Technísche Daten
Bestell-Nr. ....... 2021 000100
Werkzeugaufnahme ........ SK 40
Spannzangenbohrung bis .... 25 mm
Bohrspindel-Verstellung von Hand
und automatisch ...... 100 mm
Bohrkopf schwenkbar nach links
und rechts je ......... 900
Anzahl der Drehzahlen ....... 18
Drehzahl-Bereích .... 50-2500 min-1
Anzahl der Bohrspi ndel -VогѕсhіЈЬе .. 6
VorschubgrdBen ... 0,01...0,12 mm/U
Gewi cht . . . . . . . . . . . . 61 kg
Maín assemblíes and controls
(a)
(Ь)
(c)
(d)
(e)
(f)
(g)
(h)
(i)
(j)
Feed rate selector (p 7-136/7-138)
Feed mode selector (p 7-137)
Hand crank for manual fine feed
(p 7-139)
Hex socket for manual coarse feed
(p 7-139)
Clamping lever for boring spíndle
(p 7-140)
Downfeed limít stop by scale
(p 7-140)
Downfeed limit stop by slíp gauges
(ηage blocks) (p 7-141)
Transport eyebolt (p 7-135)
Pivoting scale (B axís) (p 7-142)
Clamping screw for pivoting about
B axis (p 7-142)
Technícal data
Stock No ................... 2021 000100
Spíndle taper .................... ST 40
Co11et capacity ............. 25 mm (111)
Boring spindle adjustment,
power and manual ......... 100 mm (411)
Boring head pivoting range
to right and 1eft,
both ways ........................ 90°
Number of spindle speeds ............ 18
Speed range ................ 50-2500 rpm
Number of boring feeds ............... 6
Feed range ......... 0.01 to 0.12 mm/rev
(0.0004 to 0.005 in/rev)
Weight .................. 61 kg (135 1Ь)
It should be noted that non-metric
va ues are approxımatıons.
1-33
