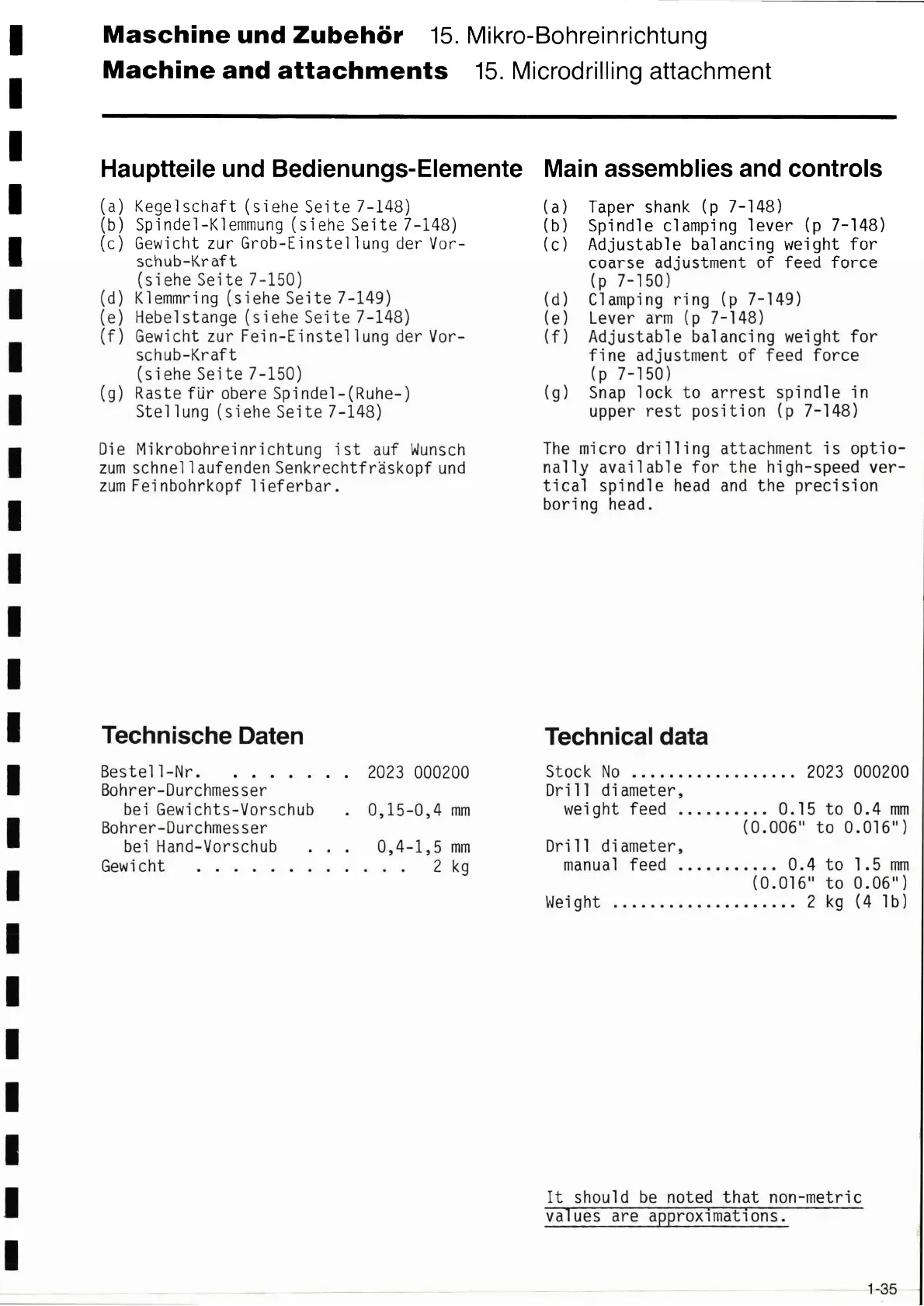

Maschine und Zubehör 15. Mikro-Bohreinrichtung
Machine and attachments 15. Microdrilling attachment
Hauptteile und Bedíenungs-Elemente
(a) Kegelschaft (siehe Seite 7-148)
(b) Spindel-Klemmung (síehc Seite 7-148)
(c) Gewicht zur Grob-Einstellung der Vor-
schub-Kraft
(siehe Seite 7-150)
(d) Klemmring (siehe Seite 7-149)
(e) Hebelstange (siehe Seite 7-148)
(f) Gewicht zur Fein-Einstellung der Vor-
schub-Kraft
(siehe Seite 7-150)
(g) Rastefür obere Spindel-(Ruhe-)
Stellung (siehe Seite 7-148)
Díe Mikrobohreínrichtung ist auf Wunsch
zum schnellaufenden Senkrechtfräskopf und
zum Feinbohrkopf líeferbar.
Technísche Daten
Bestell-Nr. ....... 2023 000200
Bohrer-Durchmesser
bei Gewíchts-Vorschub . 0,15-0,4 mm
Bohrer-Durchmesser
beí Hand-Vorschub ... 0,4-1,5 mm
Gewi cht ............ 2 kg
Maín assemblies and controls
(a) Taper shank (p 7-148)
(Ь) Spíndle clamping lever (p 7-148)
(c) Adjustable balancíng weight for
coarse adjustment of feed force
(p 7-150)
(d) Clamping ring (p 7-149)
(e) Lever arm (p 7-148)
(f) Adjustable balancing weight for
fine adjustment of feed force
(p 7-150)
(g) Snap lock to arrest spindle in
upper rest position (p 7-148)
The micro drilling attachment is optio-
na11y avaílable for the high-speed ver-
tical spindle head and the precision
boring head.
Technícal data
Stock No .................. 2023 000200
Dri11 diameter
,
weight feed .......... 0.15 to 0.4 mm
(0.006" to 0.01611)
Dri11 diameter,
manual feed ........... 0.4 to 1.5 mm
(0.016" to 0.06)
Weight .................... 2 kg (4 1Ь)
It should be noted that non-metric
va ues are approxımatıons.
