2.3 Distributeur de vapeur

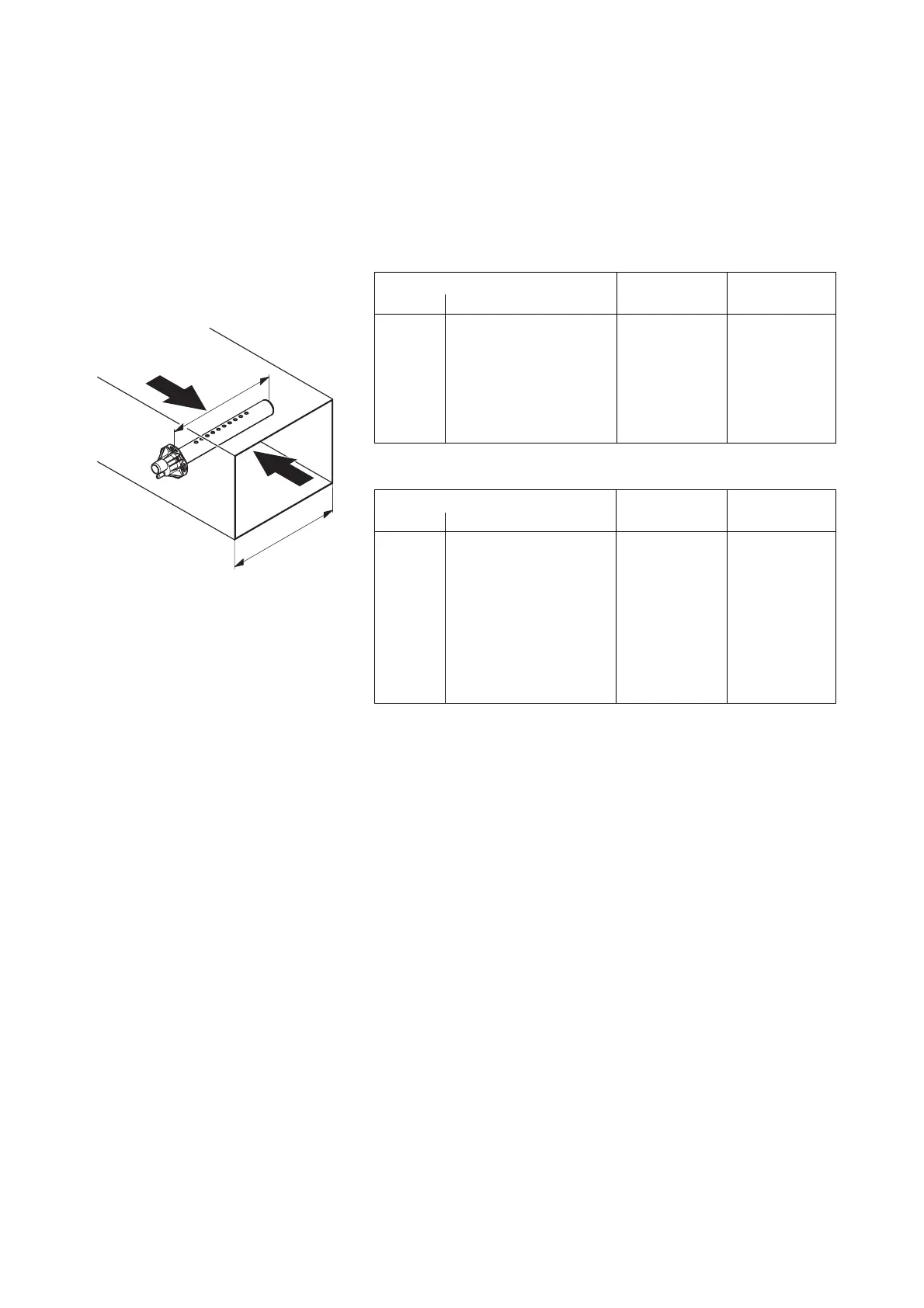

Les distributeurs de vapeur (“81–...”) sont livrables en différentes longueurs. Le
choix des distributeurs de vapeur est déterminé par la largeur de la gaine
(pose horizontale) resp. par la hauteur de la gaine (pose verticale) et par le débit
du distributeur de vapeur.
Important! Choisissez en tous cas le distributeur de vapeur la plus longue possible
(répartition optimale de la distance d’humidification).
Distributeurs de vapeur pour Defensor Mk4 ST 5-.., ST 10-../IT 5-.., IT 10-..
Distributeurs de vapeur Larg. de gaine (B) Débit de vapeur
Type Longueur (L) en mm
1)
en mm max. en kg/h
81-200 200 210…400 10
81-350 350 400…600 30
81-500 500 600…750 30
81-650 650 750…900 50
81-800 800 900…1100 50
81-1000 1000 1100…1300 50
Distributeurs de vapeur pour Defensor Mk4 ST 20-.. à ST 90-../IT 5-.. à IT 90-..
Distributeurs de vapeur Larg. de gaine (B) Débit de vapeur
Type Longueur (L) en mm
1)
en mm max. en kg/h
81-350 350 400…600 30
81-500 500 600…750 30
81-650 650 750…900 50
81-800 800 900…1100 50
81-1000 1000 1100…1300 50
81-1200 1200 1300…1600 50
81-1500 1500 1600…2000 50
81-1800 1800 2000…2400 50
1)
Des distributeurs de vapeur d‘une longueur spécifique au client sont disponibles
sur demande. Le cas échéant veuillez indiquer le type d‘humidificateur à vapeur
et la largeur ou hauteur de la gaine de ventilation.
Indications concernant le distributeur de vapeur Process
(accessoire “Z257“…“Z260“)
Le distributeur de vapeur Process est utilisé pour l‘humidification directe dans le
système d‘humidification Process ou dans les gaines d‘aération dont les conditions
de distances d‘absorption sont difficiles (le distributeur de vapeur Process permet
de réduire la distance d‘absorption d‘environ 30 %). Le distributeur de vapeur est
disponible en diverses longueurs.
Pour le positionnement du distributeur de vapeur Process, veuillez contacter votre
représentant Defensor. Pour ce faire, il est indispensable de définir les carac-
téristiques suivantes:
- quantité de vapeur en kg/h,
- dimensions de la gaine (largeur x hauteur)
Important! La table du chapitre 2.4 pour la détermination de la distance
d’humidification ne peut pas être utilisée pour le distributeur de vapeur Process.
Etendue de la livraison
Sont compris dans la livraison:
- Distributeur de vapeur “81–...” resp.
Distributeur de vapeur “Process” (“Z257” à “Z260”)
- Jeu de fixation
- Instructions de montage
B
L
