2.4 Emplacement des distributeurs de vapeur
L’emplacement des distributeurs de vapeur est à déterminer au cours du position-
nement de l’installation de climatisation. Il s’agit de respecter les consignes
suivantes, afin d’assurer l’humidification correcte de l’air des gaines.
Détermination de la distance d’humidification
Une distance minimale doit être maintenue entre le distributeur de vapeur et les
composants de l’installation afin d’éviter que la vapeur ne se condense pas sur ces
derniers (distance d’humidification “B
n
”).
La détermination de la distance d’humidification “B
n
” est dépendante de plusieurs
facteurs. La table suivante permet une détermination simplifiée de la distance
d’humidification “B
n
”. Les valeurs indicatives de la table ci-dessous sont basées sur
une température de l’air circulant de 10°C à 30°C.
Distance d’humidification B
n
en m
ϕ1 ϕ2
40 50 60 70 80 90
5 0,9 1,1 1,4 1,8 2,3 3,5
10 0,8 1,0 1,3 1,7 2,2 3,4
20 0,7 0,9 1,2 1,5 2,1 3,2
30 0,5 0,8 1,0 1,4 1,9 2,9
40 – 0,5 0,8 1,2 1,7 2,7
50 ––0,6 1,0 1,5 2,4
60 –––0,7 1,2 2,1
70 – –––0,81,7
ϕ1 en %hr: humidité relative de l’air admission en amont de l’humidification, aux
températures de l’air admis les plus basses.
ϕ2 en %hr: humidité relative de l’air admission en aval du distributeur de vapeur,
au débit maximum.
Exemple
Données: ϕ1= 30 %hr, ϕ2= 70 %hr
Distance d’humidification B
n
: 1,4 m
Nota: si, pour raison technique, la distance d’humidification doit être réduite,
répartir la quantité de vapeur par appareil de base sur deux distributeurs de vapeur.
Dans ce cas, contactez votre fournisseur Defensor.

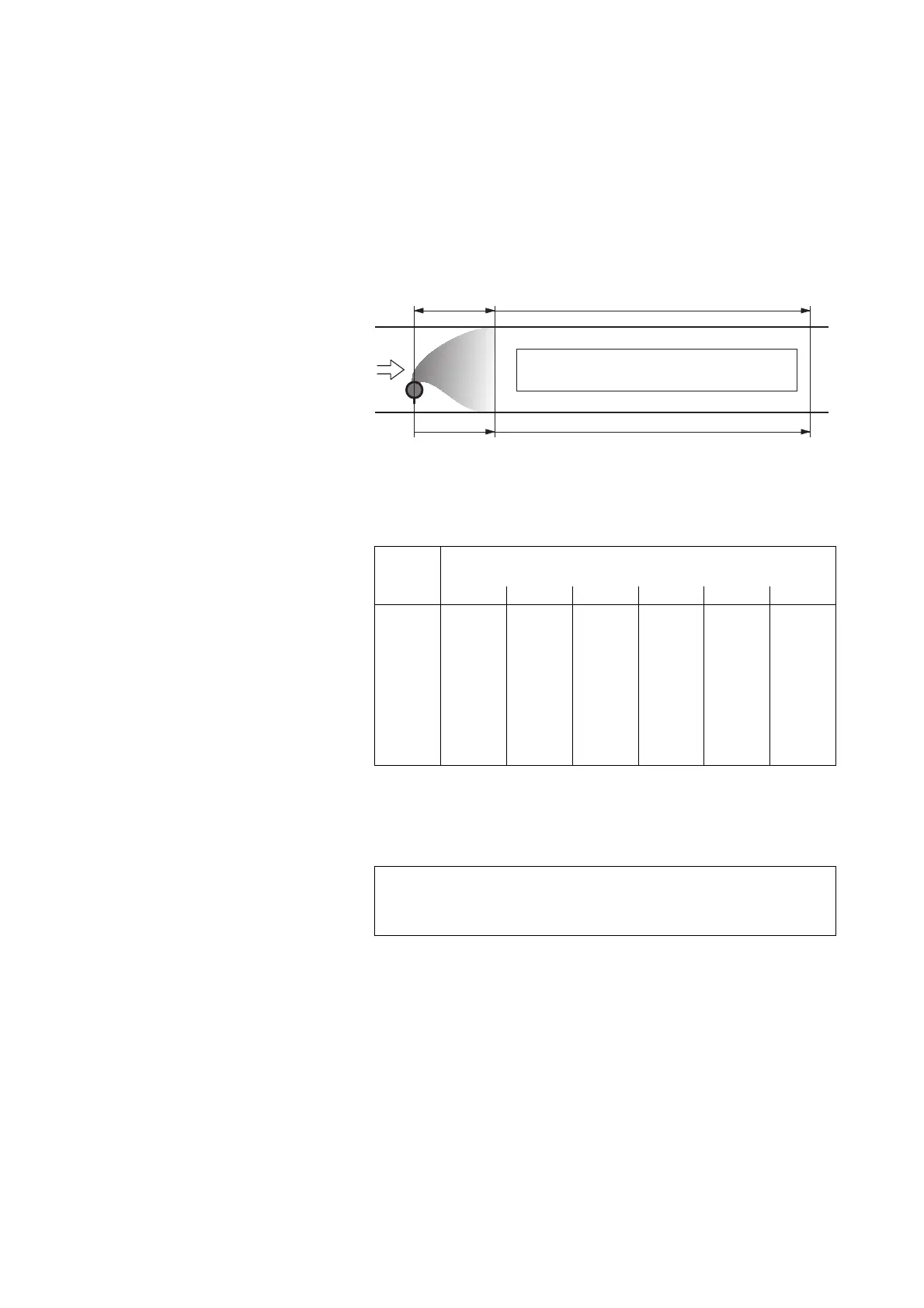

1xB
n
5xB
n
ϕ1 ϕ2
Distance d’humidification
B
n
Zone d’expansion et de mélange
ϕ1:
humidité d’air admission avant humidification
ϕ2:
humidité d’air après humidification
