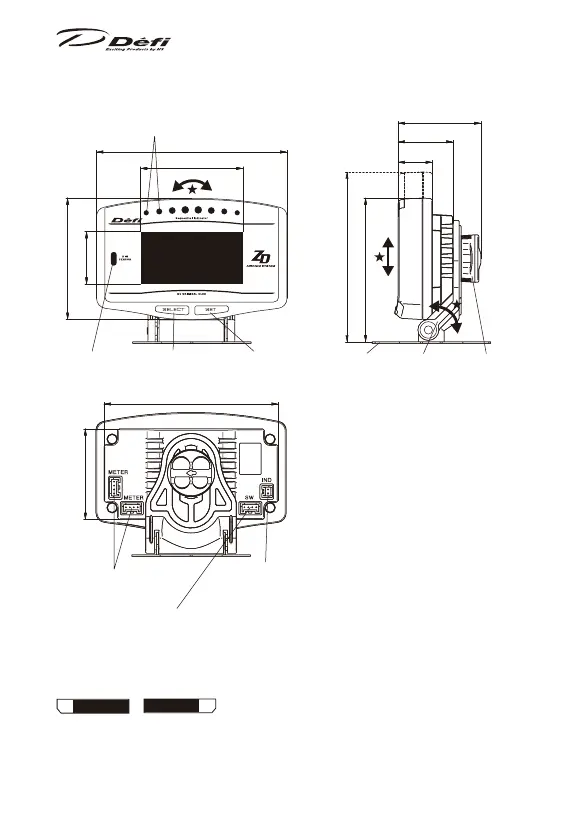

Defi ADVANCE ZD - Component Identification and Dimensions; Button Functions and Layout


      

SELECT
左

SET
右
󱳥


★可動範囲
ZD本体は取付金に対して上下に
可動、前後左右にも傾けることが
できます。可動範囲は取付方に
よって異なります。
73★
86(ZD可動範囲★)
42
96.4
26.7
88.2
45.9
17.3
27.8
51.8
61.5
調光センサー SELECTボタン SETボタン
シーケンシャルインジケーター(8ヶ所)
取付金 取付ステー 取付ノブ
外部スイッチ用コネクター(未使用)
※外部スイッチの販売は未定です。
メーターハーネス用
コネクター
ADVANCEインジケーター用
コネクター(別売)
【前面】
【背面】
【側面】
