19
1

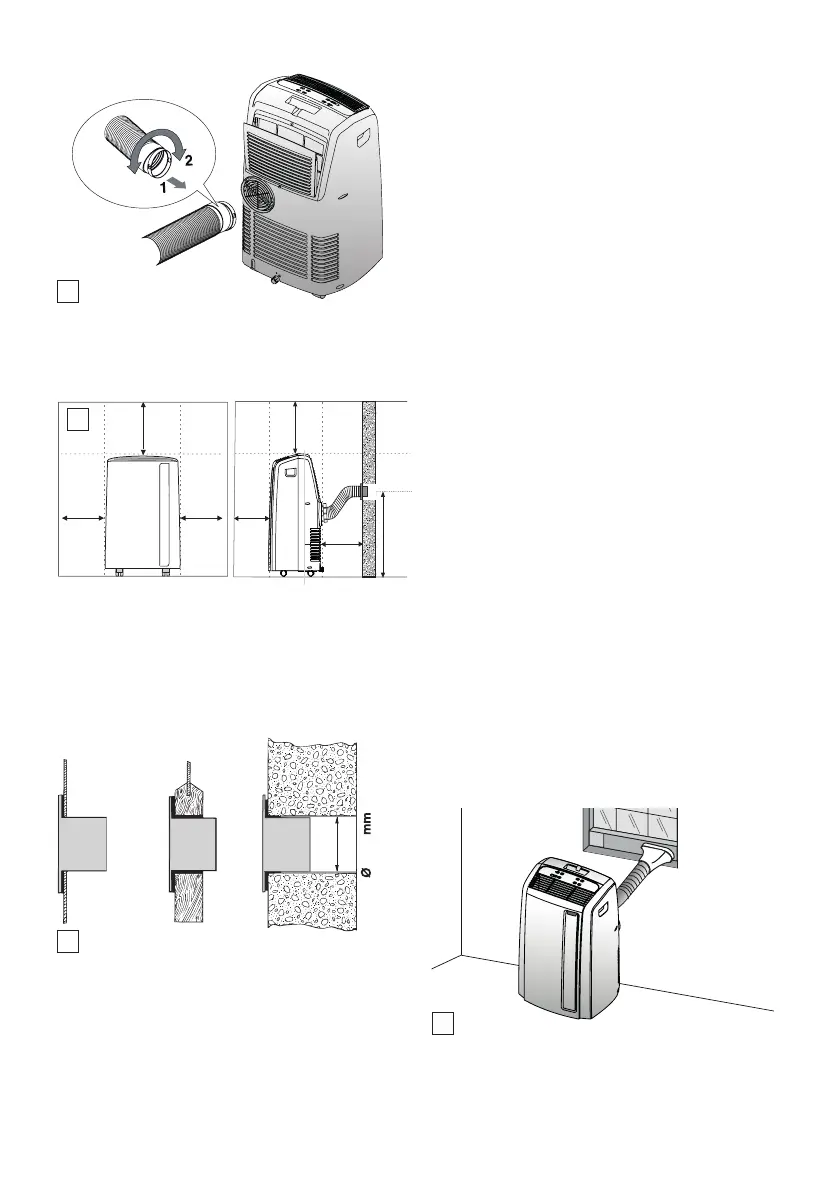

• Respectez les distances indiquées dans la gure 2 ci-des-
sous.
50 cm
19 in
50 cm
19 in
50 cm
19 in
80 cm
50 cm
50 cm
31 in
19 in
19 in
90 cm\35 in
Procédez comme suit:
• Percez un orice de ø 5,25 pouces (134 mm) dans un mur
extérieur ou dans un panneau de fenêtre. (hauteur mini-
mum conseillée: 14 pouces, 35 cm).
Respectez les dimensions et la hauteur de l’orice donné
dans les gures 2 et 3.
134
Ø 5,25 in.
3
dans le
panneau
de la
fenêtre
dans la
planche en bois
d’une fenêtre
française
dans le mur:
Il vaut mieux
Que vous isoliez
la section de mur
à l’aide d’un
matériaux isolant
approprié.
• Introduisez la bride de montage murale B1 dans l’orice.
• Visser l’accessoire de montage mural B4 dans le tuyau B2.
et xez-le à la bride murale B1.
• Lorsque le exible B2 n’est pas connecté, l’orice percé peut
être fermé avec le bouchon de la bride B1.
REMARQUE:
• Du fait que l'installation requiert des outils spé-
ciaux, nous suggérons que vous fassiez installer l’ap-
pareil par du personnel spécialisé.
• Lorsque vous installez le conditionneur d’air, vous devriez
laisser une porte légèrement ouverte, d’environ 1 cm (1/2
pouce) an de garantir une ventilation et une pression cor-
recte dans la pièce.
• Conservez les tuyaux d'air aussi courts et exempts de cour-
bures que possible an d'éviter les étranglements.
CONDITIONNEUR D’AIR SANS INSTALLATION
Vous pouvez également installer l’appareil dans une fe-
nêtre à guillotine:
• Placez le support de fenêtre sur le rebord de fenêtre, éten-
dez le support pleinement à l’intérieur du cadre de la fe-
nêtre, xez le support à l’aide de la goupille, puis abaissez
la fenêtre sur le support. (Si le support de fenêtre est trop
grand pour la fenêtre, le plastique peut être coupé avec une
scie par un professionnel qualié)
• Vissez l’adaptateur du exible B3 sur l’extrémité du exible
B2.
• Montez le exible d'évacuation d'air B2 dans le logement
prévu à cet eet, situé à l’arrière de l'appareil (g. 1).
• Connectez la sortie de fenêtre B7 à l’autre extrémité du
exible d'évacuation.
• Insérez l’extrémité de la sortie de fenêtre du exible d'éva-
cuation dans la fente du support de fenêtre (g. 4).
4
Autres méthodes de montage:
• Grâce aux goupilles de verrouillage, il est possible d’utiliser
le support de fenêtre également pour les fenêtres coulis-
2
