32
1

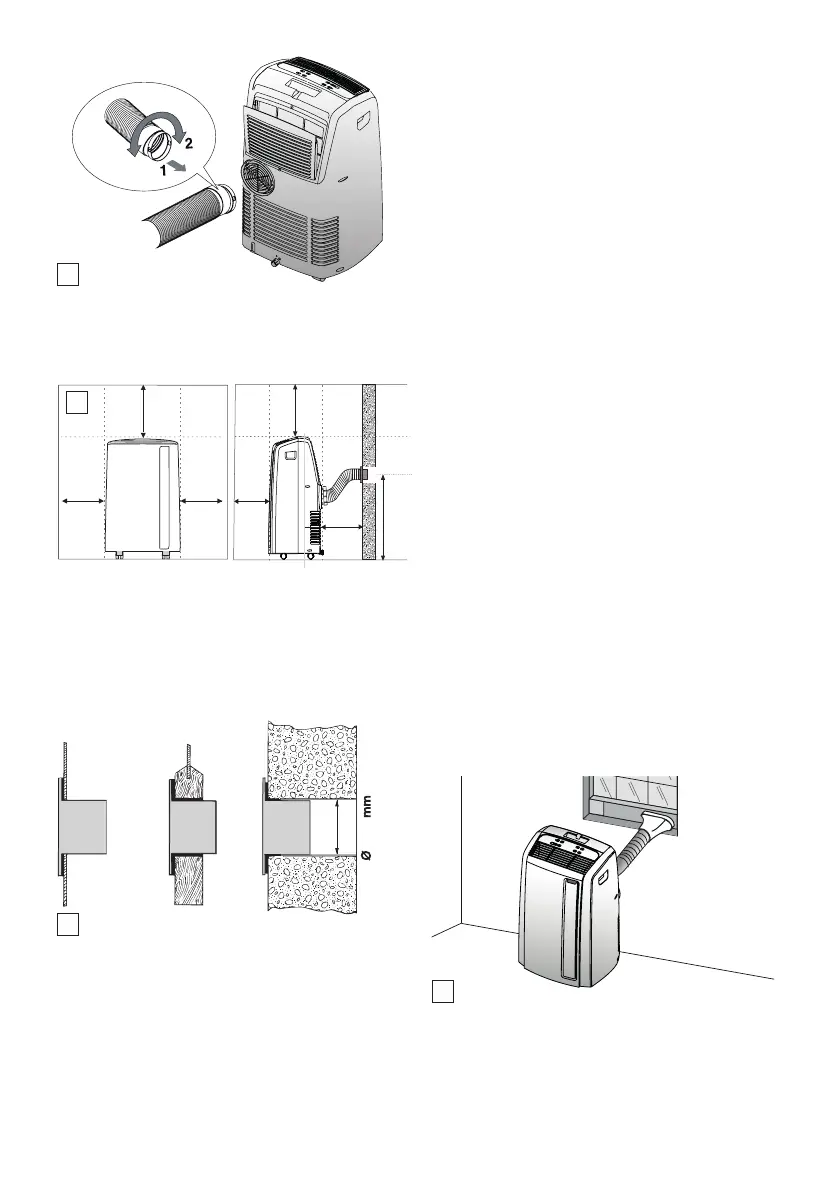

• Respete las distancias dadas en la gura 2 de abajo.
50 cm
19 in
50 cm
19 in
50 cm
19 in
80 cm
50 cm
50 cm
31 in
19 in
19 in
90 cm\35 in
Proceda como sigue:
• Perfore un oricio de ø 5,25 pulgadas (134 mm) en una
pared externa o a través del panel de la ventana. (altura
mínima sugerida 14 pulgadas, 35 cm).
Respete las dimensiones y la altura del oricio de la gura 2
y 3.
134
Ø 5,25 in.
3
En el
panel de la
ventana
En la tabla de
madera de una
puerta ventana
en la pared:
Se
recomienda aislar la
sección de la pared
apta para aislación.
• Coloque la brida de pared B1 en el oricio.
• Atornille el accesorio de montaje en la pared B4 en la man-
guera B2. y encájelo en la brida de la pared B1.
• Cuando la manguera B2 no está conectada, el oricio pue-
de ser cerrado con el tapón de brida B1.
NOTA:
• Como se requieren herramientas especiales para su
instalación, sugerimos que el aparato sea instalado
por personal especializado.
• Al instalar el aire acondicionado, usted debe dejar una
puerta ligeramente abierta apenas 1/2“(1 cm) para garan-
tizar la correcta ventilación y presión en la habitación.
• Mantenga las mangueras de aire tan cortas y libres de cur-
vas como sea posible para evitar constricciones.
AIRE ACONDICIONADO SIN INSTALACIÓN
También se puede congurar en una ventana doble:
• Coloque el soporte de ventana en el alféizar de la ventana,
extienda el soporte completamente dentro del marco de la
ventana, je el soporte utilizando el pasador y luego bajar
el cristal en el soporte. (Si el soporte de la ventana es de-
masiado grande para la ventana, un profesional calicado
puede cortar el plástico con una sierra)
• Enroscar el adaptador de manguera B3 al extremo de la
manguera B2.
• Colocar la manguera de escape de aire B2 en el receptáculo
correspondiente situado en la parte posterior del aparato
(g. 1).
• Conecte la salida de la ventana B7 en el otro extremo de la
manguera de escape.
• Inserte la salida de la ventana del tubo de escape en la ra-
nura del soporte de ventana (g. 4).
4
Otros métodos de conguración:
• Gracias a los pasadores de bloqueo, es posible utilizar el
soporte de la ventana también para ventanas deslizantes.
Posicione el oricio de la brida para permitir la correcta ins-
2
