基本檢測
檢測項目 檢測內容
一般檢測
定期檢查人機介面與設備連接處的螺絲是否有鬆動。
排氣孔應避免油、水或金屬粉等異物侵入，且應防止電鑽的切削粉落入人機介
面內。
人機介面若設置於有害氣體或多粉塵的場所，應防止有害氣體與粉塵的侵入。
操作前檢測
（未供應控制電源）
配線端子的接續部請實施絕緣處理。
通訊配線應正確，否則可能發生異常動作。
檢查螺絲或金屬片等導電性物體、可燃性物體是否存在人機介面內。
人機介面附近使用的電子儀器受到電磁干擾時，請使用儀器調校以降低電磁干
擾。
請確定人機介面的供應電源電壓準位是否正確。
運轉前檢測
（已供應控制電源）
電源指示燈是否顯示。
與各設備之間通訊動作是否正常。
人機介面若有異常現象，請與廠商聯絡。

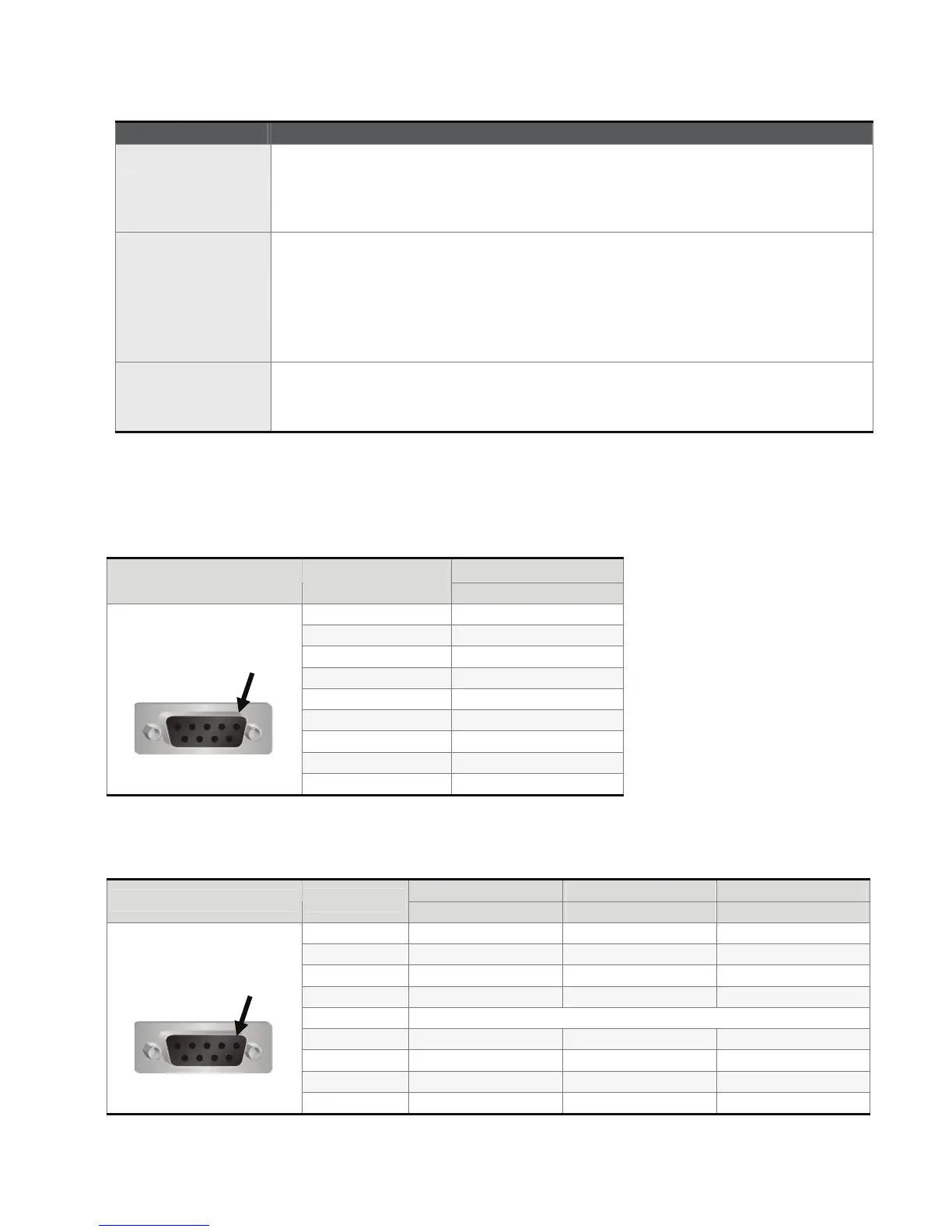

通訊腳位定義
COM1 定義【適用 A、AE、AS57BSTD 系列】
說明
COM Port 示意圖 腳位
RS-232
1
2 RXD
3 TXD
4
5 GND
6
7 RTS
8 CTS
9
註：空白＝不需連接
COM2 定義【適用 A 系列】
MODE1 MODE2 MODE3
COM Port 示意圖 腳位
RS-232 RS-422 RS-485
1 RXD- D-
2 RXD RXD+ D+
3 TXD TXD+ D+
4 TXD- D-
5 GND
6 RTS-
7 RTS RTS+
8 CTS CTS+
9 CTS-
註 1：空白＝不需連接
註 2：使用 Mode3 時，D+為 Pin2、Pin3 短路，D-為 Pin1、Pin4 短路
Pin
Pin
