繁中-5

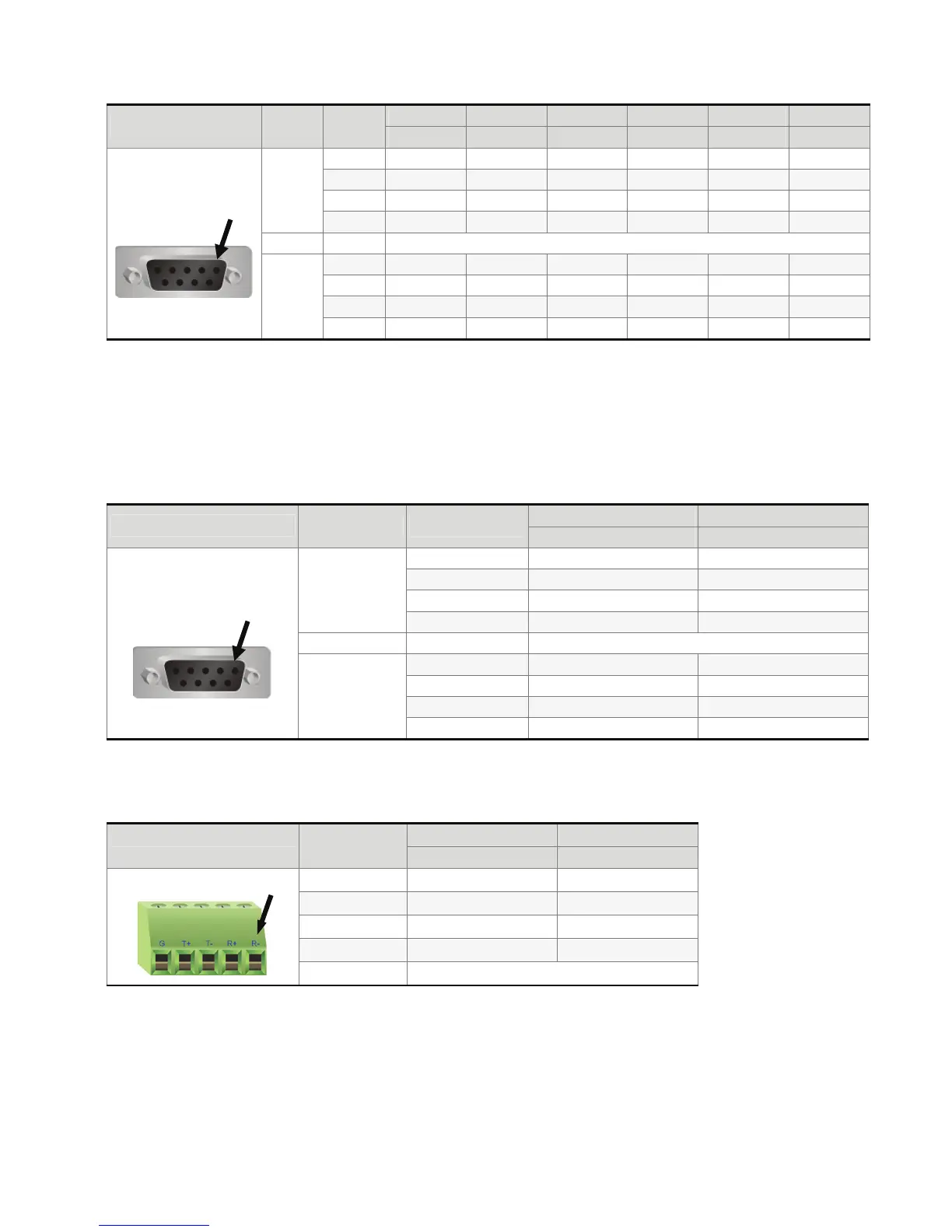

COM2、COM3 定義【適用 AE、A80THTD1、A10THTD1 系列】
MODE1 MODE2 MODE3 MODE4 MODE5 MODE6
COM Port 示意圖
COM
Port
腳位
RS-232 RS-422 RS-485 RS-232*2 RS-422*2 RS-485*2
1 RXD- D- RXD1- D1-
2 RXD RXD+ D+ RXD1 RXD1+ D1+
3 TXD TXD+ D+ TXD1 TXD1+ D1+
COM2
4 TXD- D- TXD1- D1-
5 GND
6 RTS- TXD2- D2-
7 RTS RTS+ TXD2 TXD2+ D2+
8 CTS CTS+ RXD2 RXD2+ D2+
COM3
9 CTS- RXD2- D2-
註 1：空白＝不需連接
註 2：使用 Mode3 時，D+為 Pin2、Pin3 短路，D-為 Pin1、Pin4 短路
使用 Mode6 時，D1+為 Pin2、Pin3 短路，D1-為 Pin1、Pin4 短路，D2+為 Pin7、Pin8 短路，D2-
為 Pin6、Pin9 短路
COM1、COM3 定義【適用 AS38BSTD 系列】
MODE1 MODE2
COM Port 示意圖
COM Port
腳位
RS-232 RS-232*2
1
2 RXD RXD1
3 TXD TXD1
COM1
4
5 GND
6
7 RTS TXD2
8 CTS RXD2
COM3
9
註：空白＝不需連接
COM2 定義【適用 AS38BSTD 系列】
MODE1 MODE2
COM Port 示意圖
腳位
RS-422 RS-485
R- RXD- D-
R+ RXD+ D+
T- TXD- D-
T+ TXD+ D+
G GND
註 1：使用 Mode2 時，D+為 R+、T+短路，D-為 R-、T-短路
Pin
R-
Pin
