Delta Electronics IFD9506 Instruction Sheet

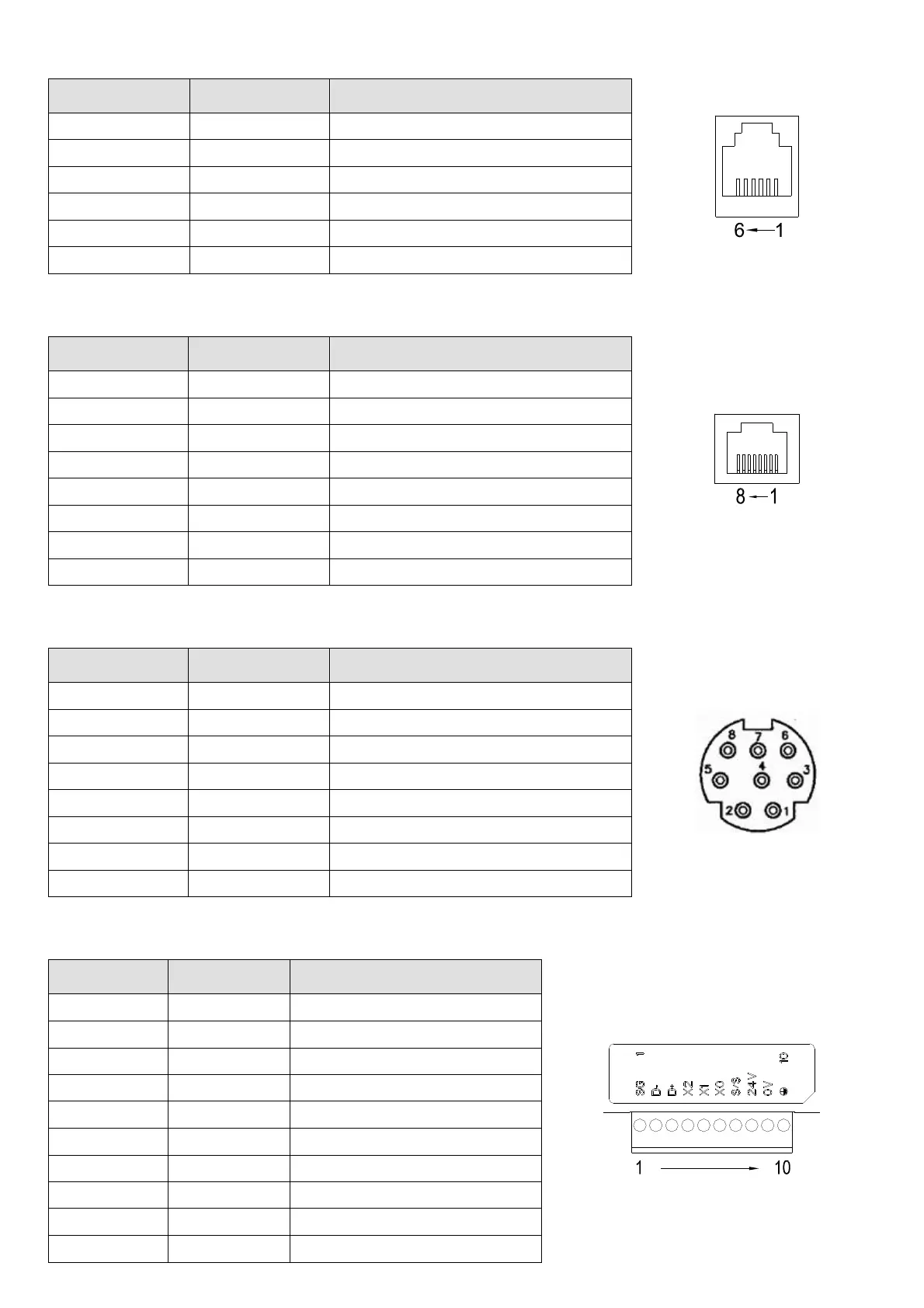

 RJ-11 PIN Açıklaması
PIN Sinyal Açıklama
1 -- N/C
2 -- N/C
3 D+ Data için pozitif kutup
4 D- Data için negatif kutup
5 GND Toprak
6 -- N/C
 RJ-45 PIN Açıklaması
PIN Sinyal Açıklama
1 Tx+ Data gönderimi için pozitif kutup
2 Tx- Data gönderimi için negatif kutup
3 Rx+ Data alımı için pozitif kutup
4 -- N/C
5 -- N/C
6 Rx- Data alımı için negatif kutup
7 -- N/C
8 -- N/C
 RS-232 PIN Açıklaması
PIN Sinyal Açıklama
1 -- N/C
2 -- N/C
3 -- N/C
4 Rx Data Alma
5 Tx Data Gönderme
6 -- N/C
7 -- N/C
8 GND Ground


 Feed-through Terminal PIN Açıklaması
PIN Sinyal Açıklama
1 SG Sinyal Ground
2 D- Data-
3 D+ Data+
4 X2 Dijital giriş 2
5 X1 Dijital giriş 1
6 X0 Dijital giriş 0
7 S/S Dijital giriş ground
8 24V +24V
9 0V 0V
10 Earth ground

Delta Electronics IFD9506 Specifications

General

Brand	Delta Electronics
Model	IFD9506
Category	Control Unit
Language	English
