90875 Rev. B
2
A.
Remove tube from end slot (1) and fully unwind tube. Repeat
for other side and then move handles to the off position.
1 2
A.
B.
A.
B.
A.

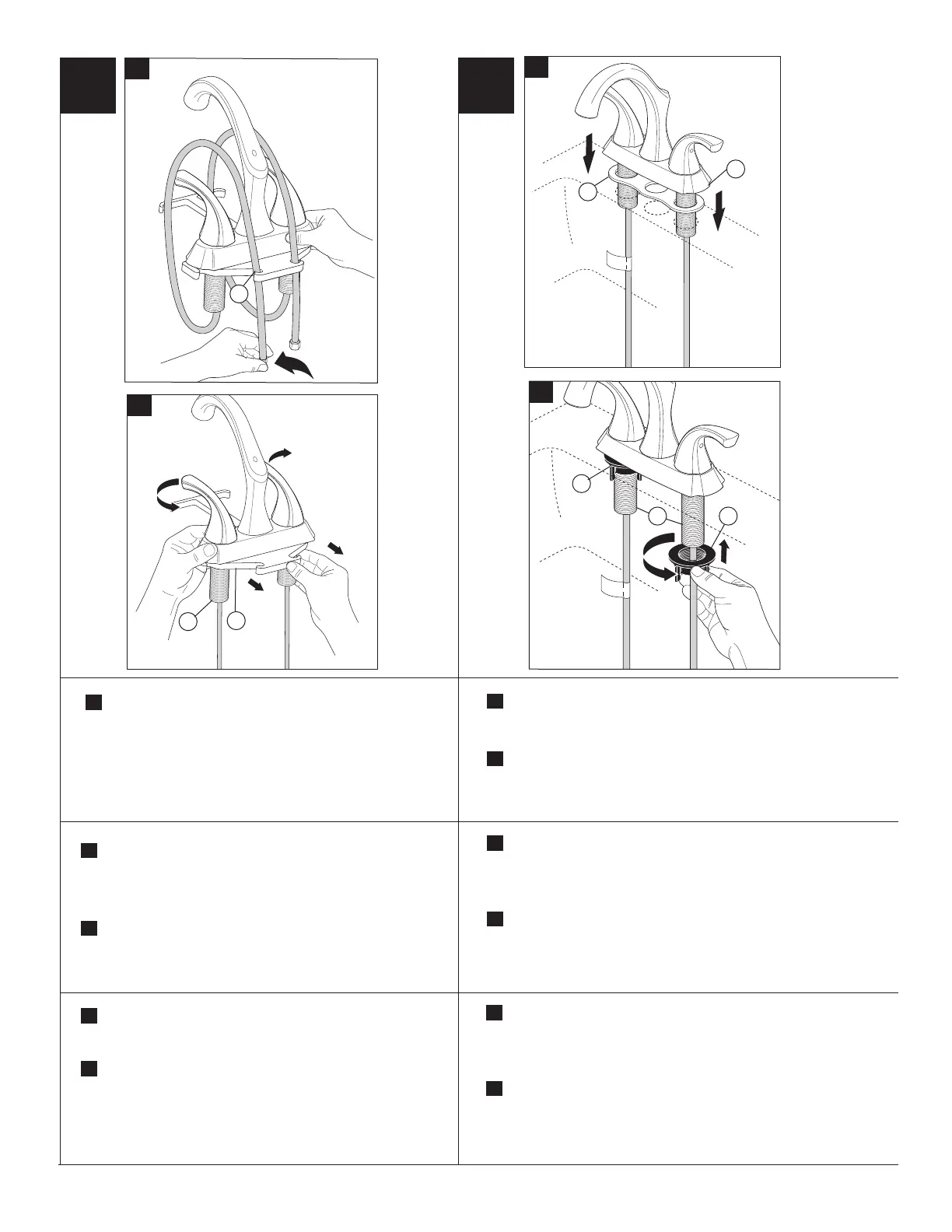

Slide gasket (1) up over tubes and mounting shanks. Install under
faucet body (2). Place tubes through mounting holes and slide
faucet down until it rests on mounting surface. Note: If mounting
surface is uneven,
use silicone under the gasket.
B.
Align faucet so it is parallel to the sink edge, then, thread locknuts
(1) onto mounting shanks (2). Hand tighten.
1
1
2
1
2
1
12
A.
Deslice el empaque (1) a lo largo de los tubos y espigas de montaje.
Instale por debajo del cuerpo de la llave de agua (grifo) (2). Coloque los
tubos a través de los agujeros de montaje y deslice hacia abajo la llave
de agua hasta que quede sobre la superficie de montaje. Nota: Si la
superficie de montaje está desnivelada, use silicón debajo del
empaque.
B.
Alinee la llave de agua (grifo) de manera que quede paralela al
borde del lavamanos, a continuación, atornille las contra-tuercas (1)
sobre las espigas de montaje (2). Apriete a mano.
A.
Retire el tubo de la ranura al extremo final (1) y desenrosque
totalmente el tubo. Repita en el otro lado y luego mueva las
manijas a la posición cerrada.
B.
Deslice el gancho del tubo (1) de las espigas de montaje (2).
Descarte o recicle el gancho del tubo.
A.
Retirez le tube de la rainure à l’extrémité (1) et déroulez-le
complètement. Répétez l’opération pour l’autre côté, puis
placez les manettes en position de fermeture.
B.
Glissez l’agrafe du tube (1) pour l’écarter des manchons de
montage (2). Jetez ou recyclez l’agrafe du tube.
A.
Glissez le joint vers le haut (1) sur les tubes et les tiges de
montage. Placez-le sous le corps du robinet (2). Introduisez les
tubes dans les trous de montage et abaissez le robinet jusqu’à ce
qu’il s’appuie sur la surface de montage. Note : Si la surface de
montage est inégale, appliquer du composé d’étanchéité à la
silicone sous le joint.
B.
Placez le robinet de manière qu’il soit parallèle au bord de
l’évier. Vissez ensuite les écrous freinés (1) sur les tiges de mon-
tage (2). Serrez-les à la main.
