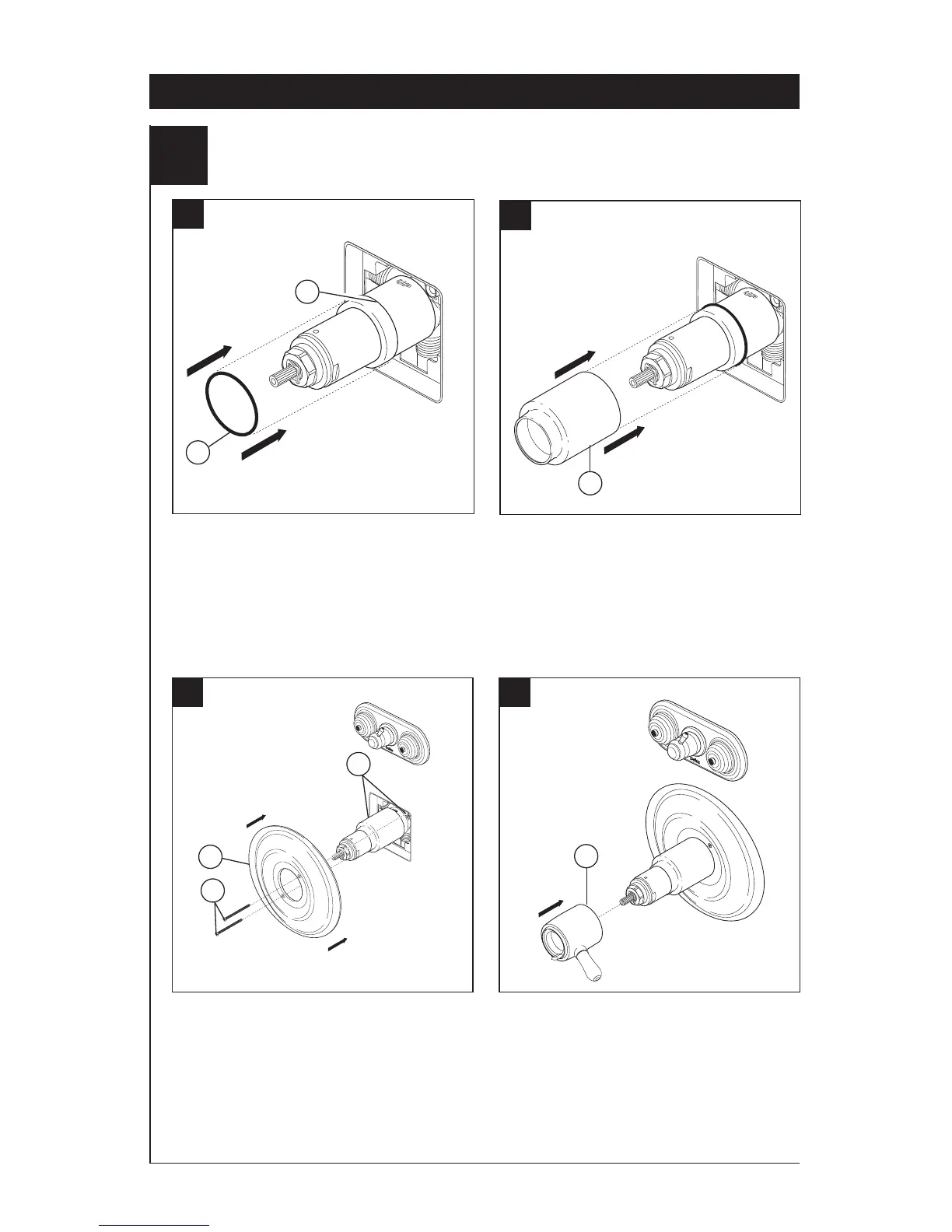

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique.
Faites glisser le manchon (1) sur la
cartouche, le corps et le joint torique.
Fixez la rosace (1) sur le support (2) à
l’aide des 2 vis fournies (3). Prenez garde
de serrer les vis de la rosace excessive-
ment.
Installez la manette de réglage de débit
(1) de manière qu’elle pointe vers la droite,
puis placez-la en position d’ouverture. NE
LA FIXEZ PAS AVEC LA VIS.
Installation – Série 18T
3
Installation des pièces de finition
1
2
1
1
2
1
18
3
