4
86600 Rev. G
3
SILICONE
A.
C. D.
B.
1
1
7
2
5
4
3
6
8
3
4
2
3
4
5
1
2
4
5
2
1
6
3

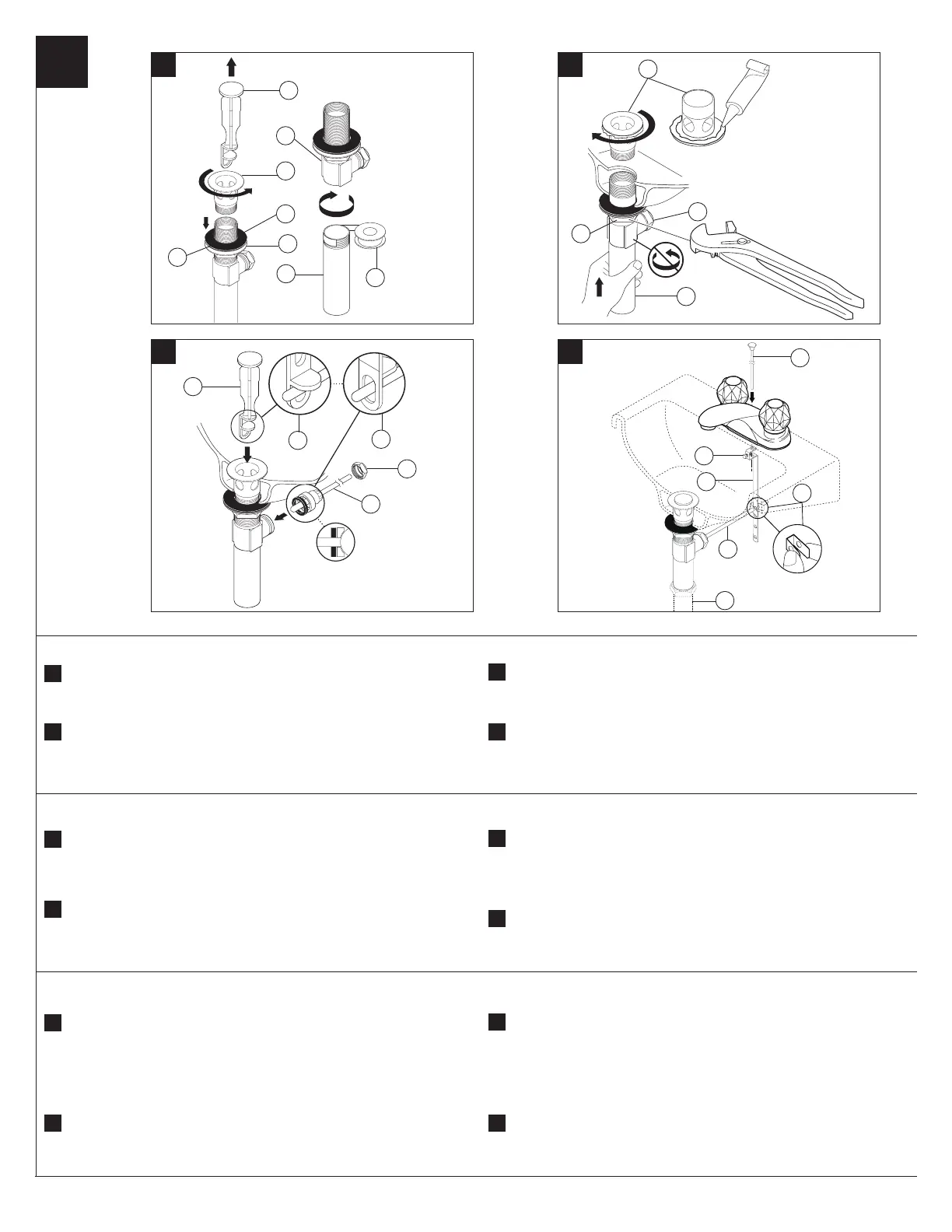

Metal Pop-Up installation
Remove stopper (1) and ange (2). Screw nut (3) all the way down. B.
Push washer (4) and gasket (5) down. Remove tailpiece (6) from
body (7), add Plumber tape (8), replace tailpiece.
Apply silicone to underside of ange (1). Insert body (2) into sink.
Screw ange (1) into body (2). Pivot hole (3) must face faucet. Pull
assembly down rmly and hold in place. DO NOT TWIST. Tighten
nut, washer & gasket (4), clean o excess silicone.
Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as
removable (4) or non-removable (5). Hand tighten pivot nut (1).
A
.
B
.
C
.
D
.
Attach horizontal rod (1) to strap (2) using clip (3). Insert lift rod (4)
into strap and tighten screw (5). Connect assembly to drain (6).
Desagüe Automático de Metal instalación
Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) B.
completamente hasta abajo. Empuje la arandela/ roldana (4) y
el (5) hacia abajo. Quite el tubo de cola (6) del cuerpo (7),
aplique cinta para plomero (8), coloque otra vez el tubo de cola.
Aplique silicón a la parte interior del reborde (1). Inserte el cuerpo (2)
en el lavamanos. Atornille el reborde (1) en el cuerpo (2). El pivote
(3) debe de estar de frente a la llave. Hale el ensamble hacia abajo
rmemente y sujételo en sitio. NO LO GIRE. Apriete la tuerca/
arandela/empaque (4), limpie el exceso de silicón.
Enlevez l’écrou du pivot (1). Installez la tige horizontale (2) et la
bonde (3) de manière que la bonde soit amovible (4) ou non
amovible (5). Serrez l’écrou (1) du pivot à la main.
A
.
B
.
C
.
D
.
Attach horizontal rod (1) to strap (2) using clip (3). Insert lift rod (4)
into strap and tighten screw (5). Connect assembly to drain (6).
Renvoi Mécanique en Métal installez
Enlevez la bonde (1) et la collerette (2). Serrez l’écrou (3) pour le B.
faire descendre complètement. Poussez la rondelle (4) et le joint (5)
vers le bas. Enlevez le raccord droit de vidange (6) du corps (7),
appliquez du ruban de plomberie (8), puis remettez raccord droit
en place.
Appliquez du composé à la silicone sous la collerette (1). Introduisez
le corps (2) dans le lavabo, puis vissez la collerette (1) dans le corps
(2). Le pivot (3) doit faire face au robinet. Tirez l’ensemble vers le
bas fermement et maintenez-le en place. PRENEZ GARDE DE LE
TORDRE. Serrez l’écrou contre la rondelle et le joint, puis enlevez le
surplus de composé à la silicone (4).
Enlevez l’écrou du pivot (1). Installez la tige horizontale (2) et la
bonde (3) de manière que la bonde soit amovible (4) ou non
amovible (5). Serrez l’écrou (1) du pivot à la main.
A
.
B
.
C
.
D
.
Fixez la tige horizontale (1) au feuillard (2) à l’aide de l’agrafe
(3). Installez la tige de manoeuvre (4) et serrez la vis (5). Fixez
l’ensemble au renvoi (6).
