65591 Rev. D
6
4
5
3
1
2
7
6

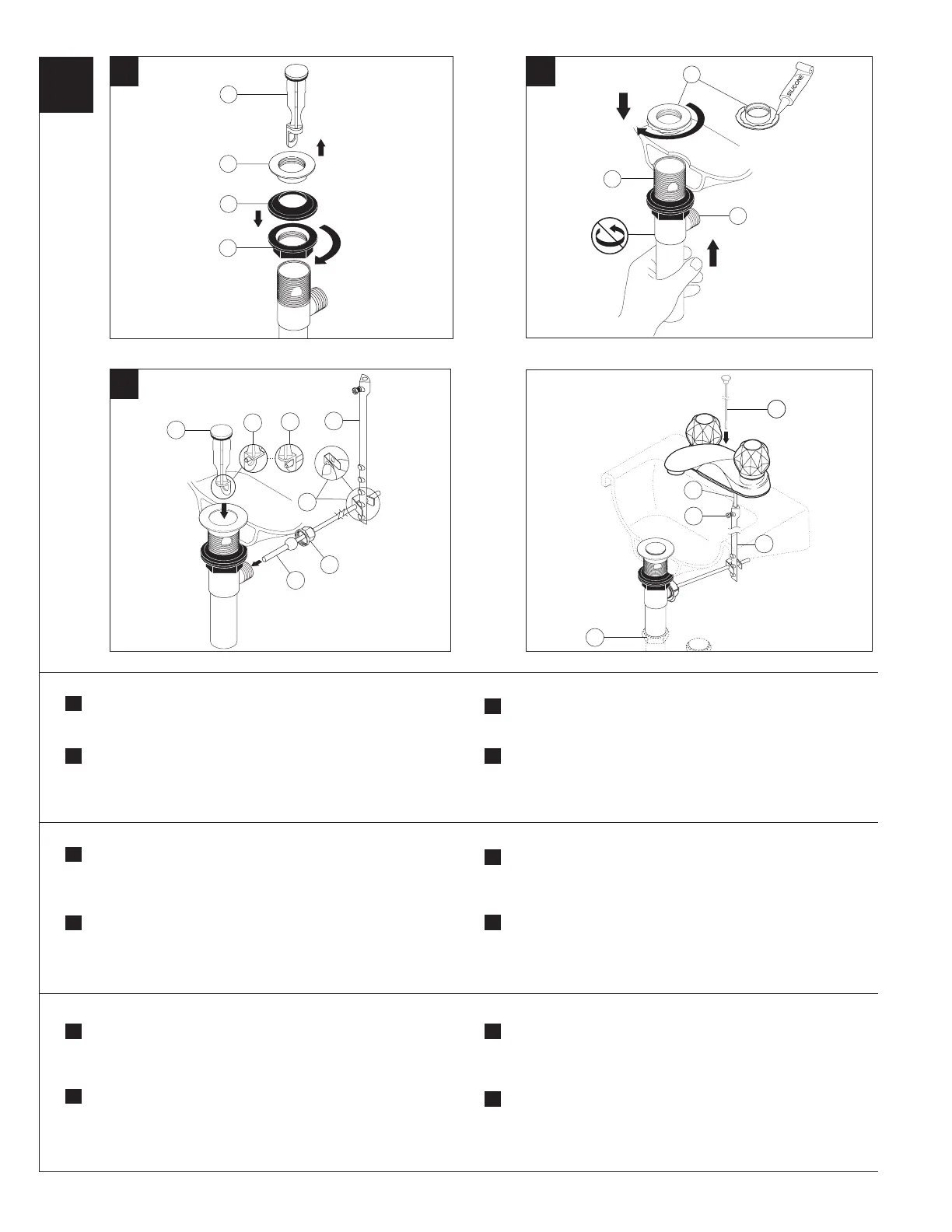

Insert lift rod (1) through faucet and into strap (2). Tighten screw (3).
Connect assembly to drain (4).
D.
Apply silicone to underside of flange (1). Insert body (2) into sink.
Screw flange onto body. Pivot hole (3) must face back of sink.
Tighten nut/gasket, clean excess silicone.
B.
Remove stopper (1) and flange (2). Screw nut (3) all the way down.
Push black gasket (4) down.
A.
Introduzca la barre de alzar (1) a través de la llave y dentro en la barra
chata (2). Apriete el tornillo (3). Conecte el ensamble al desagüe (4).
D.
Aplique silicón a la parte interior del reborde (1). Inserte el cuerpo (2)
en el lavamanos. Atornille el reborde encima del cuerpo. El hoyo del
pivote (3) debe de estar de la parte a la llave. Apriete la tuerca/empaque,
limpie el exceso de silicón.
B.
Quite el tapón (1) y el reborde (2). Atornille la tuerca (3) completamente
hasta abajo. Empuje el empaque negro (4) Poussez le joint noir (4)
vers le bas.
A.
Introduisez la tirette (1) dans le robinet et le feuillard (2). Serrez la vis (3).
Raccordez l’ensemble au renvoi (4).
D.
Appliquez du composé d’étanchéité à la silicone sous la collerette (1).
Introduisez le corps (2) du renvoi dans l’évier. Vissez la collerette sur le
corps. Le trou du pivot (3) doit faire face à l’arrière de l’évier. Serrez
l’écrou contre le joint et enlevez le surplus de composé d’étanchéité.
B.
Enlevez la bonde (1) et la collerette (2). Vissez l’écrou (3) à fond.
Poussez le joint noir (4) vers le bas.
A.
A.
C.
B.
4
C.
Remove pivot nut (1). Install horizontal rod (2) and stopper (3) as
removable (4) or non-removable (5). Hand tighten pivot nut. Attach
horizontal rod to strap (6) using clip (7).
C.
Quite la tuerca del pivote (1). Instale la barra horizontal (2) y el tapón (3)
como desmontable (4) o fijo (5). Apriete a mano la tuerca del pivote.
Una la barra horizontal a la barra chata (6) utilizando el gancho (7).
C.
Enlevez l’écrou de pivot (1). Installez la tige horizontale (2) et la
bonde (3) pour qu’elle soit amovible (4) ou non amovible (5). Serrez
l’écrou de pivot à la main. Fixez la tige horizontale au feuillare (6) à
l’aide de l’agrafe(7).
1
3
4
2
3
1
2
1
4
2
1
3
Plastic Pop-Up installation
Desagüe Automático Plástico instalación
Renvoi Mécanique en Plastique installez
