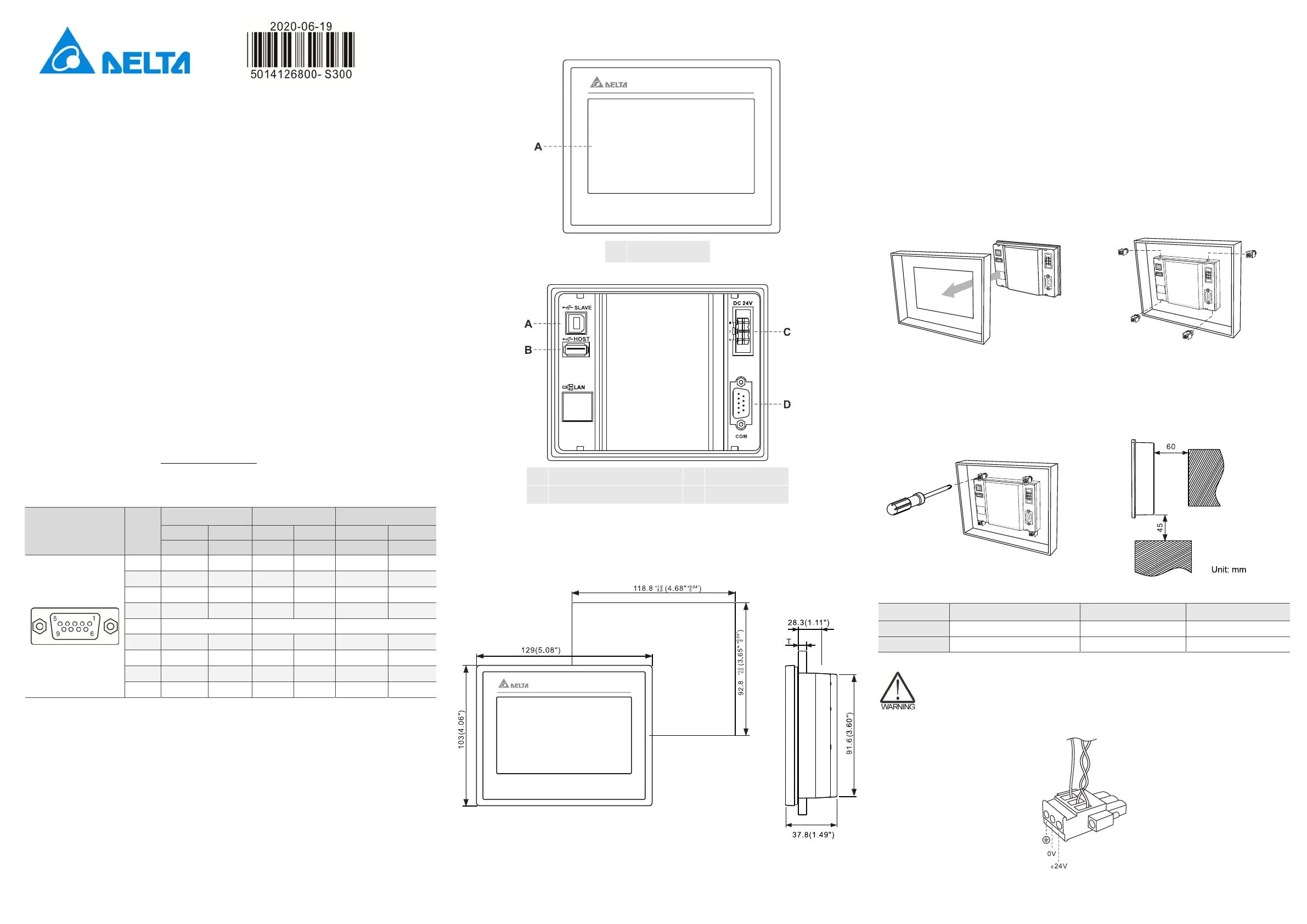

DOP-
103SQ
高彩‧寬螢幕‧友善人機介面
Delta Electronics Inc,
No.18, Xinglong Rd., Taoyuan City
33068, Taiwan
安裝說明
(1) 一般注意事項
感謝您使用本產品，本人機介面安裝說明書提供 DOP-103SQ 系列人機介面的相關資訊。在使用之前，請
您詳讀本說明書以確保正確使用本產品。此外，請妥善將本說明書放置在明顯的地點，以便隨時查閱。在
您尚未讀完本說明書前，請務必遵守下列事項：
安裝的環境必須為沒有水氣，腐蝕性氣體及可燃性氣體之室內安裝環境 (indoor use only)。
接線時，請依接線圖說明施工。
接地工程必須確實實施，接地時須遵照國家現行相關電工法規之規定施行 (請參考 NFPA 70:
National Electrical Code, 2005 Ed.)。
在通電時，請勿拆解人機介面或更改配線。
在通電運作時，請勿接觸電源處，以免觸電。
當程式顯示電量不足須更換電池時，請聯絡台達電子或當地經銷商，請勿自行更換。
此產品適用於工業自動化設備，請詳細閱讀此說明，並依指示安裝避免產生危險。
清潔方式：請以乾布擦拭清潔。
適用之海拔高度為 2000 米以下。
若使用本設備時未遵循製造商所訂定之規格，將導致本設備所提供的保護功能受損。
如需維修，請聯絡：台達電子工業股份有限公司，台灣桃園市興隆路 18 號，TEL: 03-3626301。
如果您在使用上仍有問題，請洽詢經銷商或者本公司客服中心。當內容規格有所修正時，本公司恕不另行
通知，請洽詢代理商或至台達網站(http://www.deltaww.com)下載最新版本。
(2) 通訊腳位定義
DOP-103SQ COM 定義
COM Port 示意圖 腳位
MODE1 MODE2 MODE3
COM1 COM2 COM1 COM2 COM1 COM2
RS-232 RS-485 RS-485 RS-485 RS-232 RS-422
1 - - D+ - - TXD+
2 RXD - - - RXD -
3 TXD - - - TXD -
4 - D+ - D+ - RXD+
5 GND GND GND
6 - - D- - - TXD-
7 RTS - - - RTS -
8 CTS - - - CTS -
9 - D- - D- - RXD-
註：未標示處不需連接。
(3) 各部位說明
DOP-103SQ (正面)
A
操作／顯示區域
DOP-103SQ (背面)
A USB Slave B USB Host
C
電源輸入端子 (24AWG wire min.)
D COM1
(4) 開孔尺寸
DOP-103SQ
Note: T = 1.6 mm ~ 3 mm (0.063" ~ 0.12")
Unit: mm (inches)
(5) 安裝與配線
注意事項：
安裝方向必須依規定，否則會造成故障。
為了使冷卻循環效果良好，安裝人機介面時，其上下左右與相鄰的物品和擋板(牆)必須保持足夠的
空間，否則會造成散熱不良。
使用於 Type 4X 室內用等級之外殼平面。
安裝面板最大板厚請勿超過 5 mm。
請用銅製導線。
安裝示意圖：
步驟一：
請確實將防水墊圈裝入，然後再安裝人機介面。
步驟二：
請確實將固定片螺絲組裝入內，然後下方鉤住前蓋螺
絲頭頂住控制箱內側。
步驟三：
請以 0.5 N-m / 0.7 N-m 扭力鎖緊，切記不可超過
此扭力，否則將造成塑膠外殼損壞。
DOP-103SQ 扭力：4.41 lb-inch (0.5 N-m)
步驟四：
安裝時，請於人機後方及下方預留 60 mm 與 45 mm
的散熱空間。
配線：
種類 電源配線(AWG) 剝線長度 扭力
單芯線
24 ~ 12 7 ~ 8 mm 5 kg-cm (4.3 lb-in)
多芯線
24 ~ 12 7 ~ 8 mm 5 kg-cm (4.3 lb-in)
請參考下圖電源接頭端子進行配線，安裝與配線要求至少使用耐溫等級 75°C 以上：
