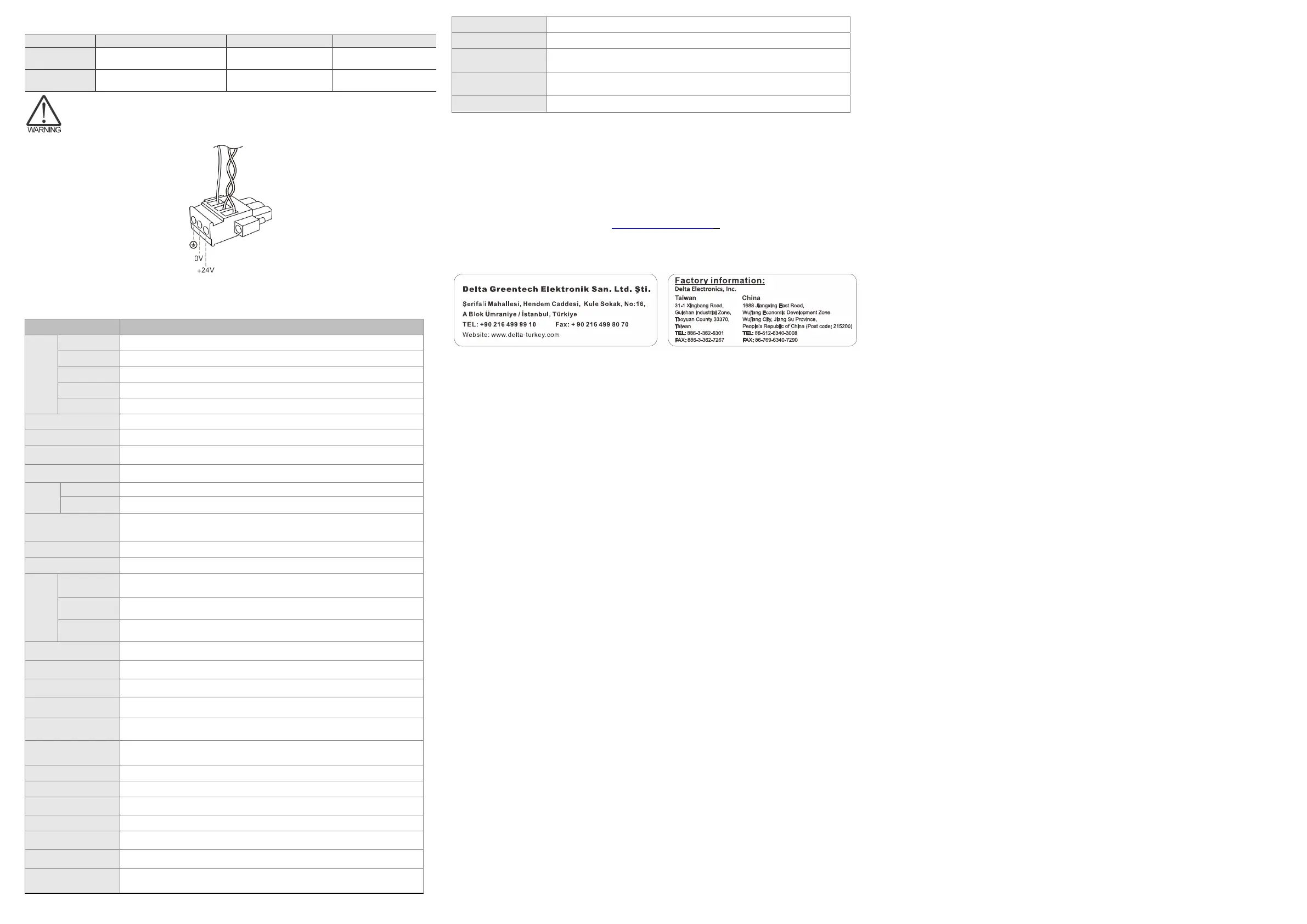

Kablolama:
Tip
Kablo Ölçüsü (AWG) Soyma Uzunluğu Tork
Tek Damarlı
24 - 12
7 - 8 mm
(0.28 - 0.31 inç)
5 kg-cm (4.3 lb-in)
Çok Damarlı
24 - 12
7 - 8 mm
(0.28 - 0.31 inç)
5 kg-cm (4.3 lb-in)
Besleme konektörü bağlantısının aşağıdaki şekilde gösterildiği gibi yapıldığına emin
olunuz. Kablo sıcaklık dayanım derecesi 75°C (167°F)’den yüksek olmalıdır.
(6) Özellikler
Model DOP-110IG
Ekran
Panel Tipi 10.4” TFT LCD (65536 Renk)
Çözünürlük 800 x 600 piksel
Aydınlatma LED Aydınlatma (Yarım ömürde 25
o
C’de 10,000 saatten az)
*1
Ekran Ölçüsü
211.2 x 158.4 mm
Parlaklık 300 cd / m² (Tipik)
CPU
ARM Cortex-A8 (800 MHz)
Flash ROM 256 Mbytes
RAM 256 Mbytes
Dokunmatik 4 kablolu Rezistif Dokunmatik Ekran > 10,000,000 dokunma
Ses
Efekt
Çıkışı
Buzzer Multi-Tone Frekans (2 - 4 KHz) / 80 dB
AUX Stereo çıkış
Ethernet Arabirim
1-port 10/100 Mbps auto-detection
(Dahili Güç devresi izolasyonlu)
*2
USB
1 USB Slave Ver. 2.0; 1 USB Host Ver. 2.0
SD
SD * 1 (SDHC destekler)
Seri
COM
Port
COM1 RS-232 (Flow Control destekler)
*2
COM2
RS-232／RS-422／RS-485
COM3
RS-232／RS-422／RS-485
Fonksiyon Tuşları Yok
Takvim Dâhili
Soğutma Metodu Doğal Soğutma
Sertifikalar
CE / UL (Lütfen ekranlı Ethernet kablosu ve 300 ohm / 100 MHz filtre ile
manyetik halka kullanınız)
Su Geçirmezlik
Seviyesi
IP65 / NEMA4 (İç Mekan kullanımı içindir)
Çalışma Voltajı
*2
DC +24V (-15% ~ +15%) (Lütfen dâhili filtreli güç kaynağı kullanınız.)
SELV ile beslenir. (Şebeke hattından çift yalıtım ile izole edilmiştir)
Kaçak Akım Dayanımı
1 dakika için 500 V
AC
(DC24V terminal ve FG terminalleri arası)
Güç Tüketimi
*2
9.6 W (Maks)
*3
Yedekleme Pili 3V lityum pil CR2032 × 1
Yedekleme Pil Ömrü
Normal koşullarda 25
o
C’de 3 yıl veya daha fazla.
Çalışma Sıcaklığı 0°C ~ 50°C (32°F ~ 122°F)
Depolama Sıcaklığı -20°C ~ +60°C (-4°F ~ 140°F)
Çalışma Ortamı
10% ~ 90% RH [0°C ~ 40°C], 10% ~ 55% RH [41°C ~ 50°C];
Kirlenme Derecesi: 2
Titreşim Direnci IEC61131-2 ile uyumlu; Sürekli: 5 Hz - 8.3 Hz 3.5 mm, 8.3 Hz - 150 Hz 1 G
Şok Direnci IEC60068-2-27 ile uyumlu: 11 ms, 15 G Pik, X, Y, Z yönünde 6 kere
Ölçüleri
(G) x (Y) x (D) mm
299 x 224 x 46.8
Kesim Ölçüleri
(G) x (Y) mm
285.2 x 210.2
Ağırlık Yaklaşık 1600 g
Not:
1. Arka ışık yarı-ömrü maksimum besleme akımı HMI'ya uygulandığında orijinal parlaklığın %50
oranında azaltılmış olması olarak tanımlanır. Burada gösterilen LED aydınlatma ömrü 25°C
(77°F)
normal sıcaklık ve nem koşullarında tahmini bir değerdir.
2. İzoleli güç devresi dayanma voltajı 1 dakika için 1500 V pik.
3. HMI güç tüketimi herhangi bir cihaza bağlı değil iken tükettiği güçtür. Normal çalışma için tavsiye
edilen güç kaynağı tüketilen gücün 1.5 ~ 2 katıdır.
4. İzoleli güç kaynağı kullanılması tavsiye edilir.
5. DOP-100 serisi ürünlerin program editörü olan DOPSoft programı ve kullanıcı manuel’i web
sayfamızdan indirilebilirsiniz. http://www.delta.com.tw/ia.
6. DOP-100 serisi endüstriyel otomasyon donanımı olarak kullanılabilir. Tehlikeleri önlemek için bu bilgi
dokümanını dikkatlice okuyun ve belirtilen direktiflere göre kurulumu gerçekleştirin.
