Delta DOP-A - Page 44

简中-3
步骤三：
请以 0.7N-M 扭力锁紧，切记不可超过此扭力，否则将造成塑胶外壳的损坏。
扭力：6.17lb-inch（0.7N-M）。

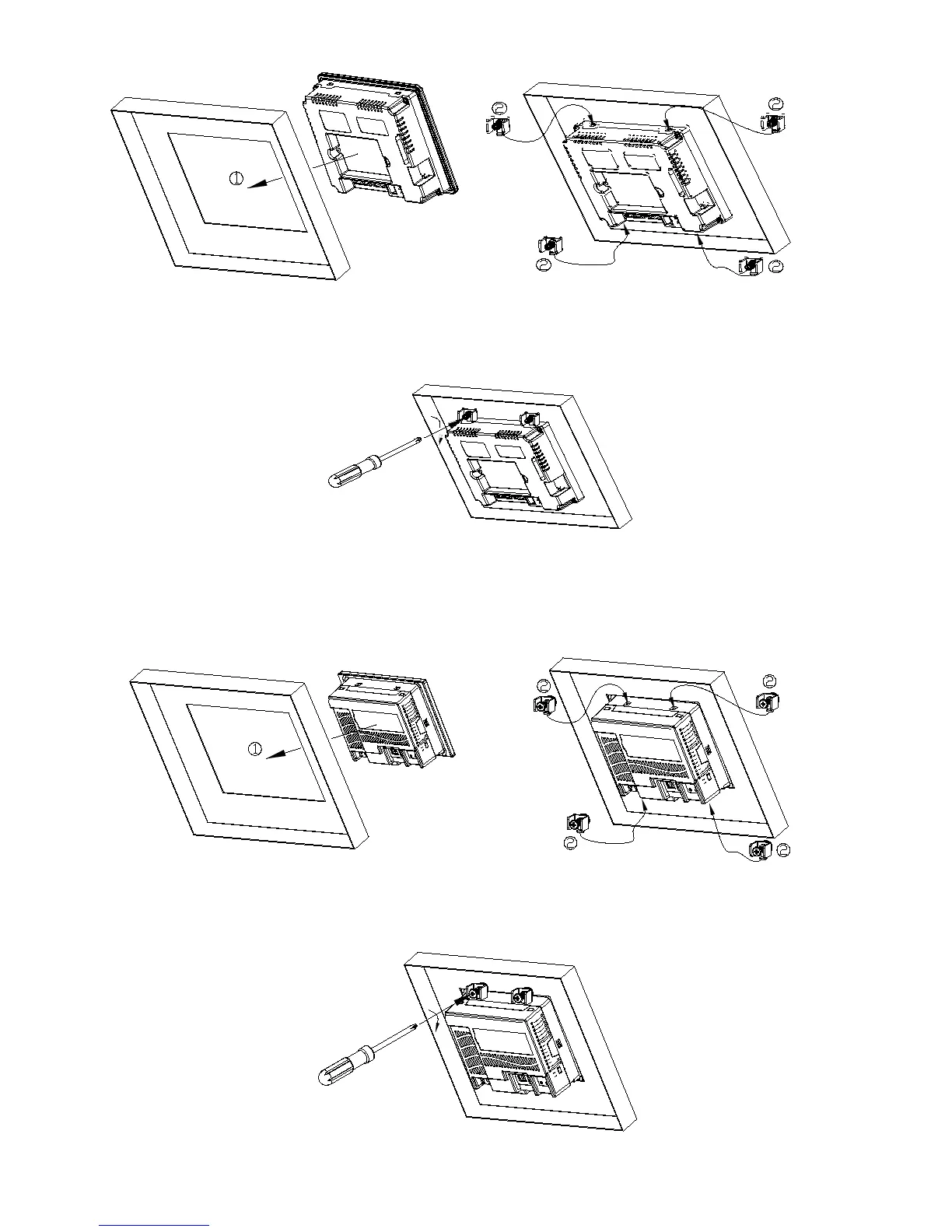

安装示意图【适用 AS 系列】：
步骤一：
请确实将防水垫圈装入，然后再安装人机接口
步骤二：
请确实将固定片螺丝组装入内，然后下方钩住前盖
螺丝头顶住控制箱内侧
步骤三：
请以 0.7N-M 扭力锁紧，切记不可超过此扭力，否则将造成塑胶外壳的损坏。
扭力：6.17lb-inch（0.7N-M）。
配線
电源端子配线信息如下：
种类 电源配线（AWG） 剥线长度 扭力
单芯线 28 ~ 12 7 ~ 8 mm
5 kg-cm（4.3 lb-in）
多芯线 30 ~ 12 7 ~ 8 mm
5 kg-cm（4.3 lb-in）
AS 系列通讯端子配线信息如下：
种类 电源配线（AWG） 剥线长度 扭力
单芯线 30 ~ 16 5 ~ 6 mm
2 kg-cm（1.7 lb-in）
多芯线 30 ~ 16 5 ~ 6 mm
2 kg-cm（1.7 lb-in）
